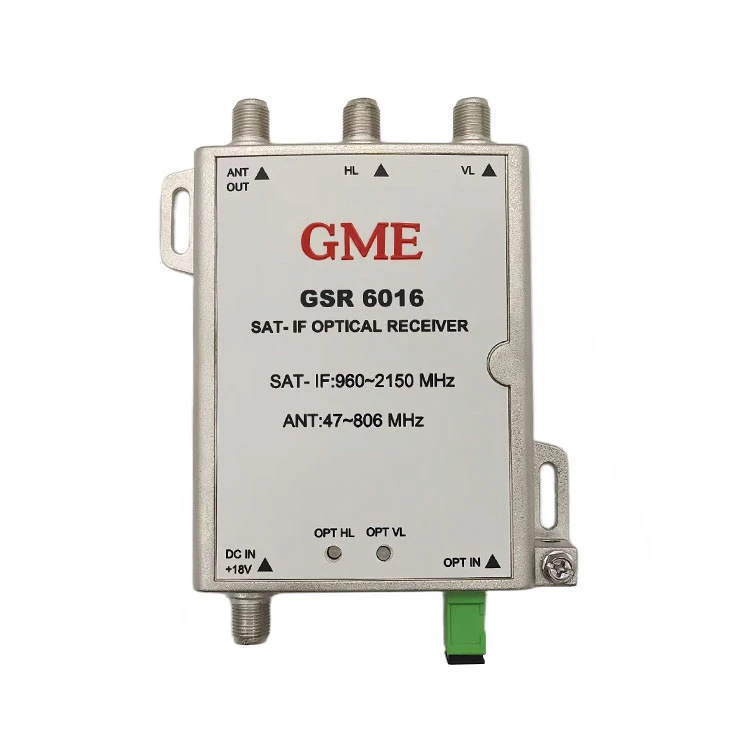

Funkcijas
- Paredzēts satelītu optiskajai sistēmai
- Plašs darbības frekvenču diapazons: 45-2150MHz
- Lieliska linearitāte un līdzenums
- Plašs optiskās ievades jaudas diapazons
- Izmantojot 1-kodola vienmoda šķiedras lielu atdeves zudumu
- Izmantojot GaAs pastiprinātāja aktīvās ierīces
- Īpaši zema trokšņa līmeņa tehnoloģija
- Iebūvēt{0}}CWDM, izmantojot augstu lineāro PD
- Iebūvēta{0}}optiskā AGC funkcija
Specifikācija
|
Optiskais parametrs |
TERR+SAT-IF parametrs |
||
|
Atsaucība (A/W) |
Lielāks vai vienāds ar 0,9 |
Frekvenču diapazons |
45 ~ 2150 MHz |
|
Saņem optisko jaudu |
-18-+3 -10-0 (AGC) |
Plakanums |
±1.5 |
|
Optiskā atgriešanās zudums |
Lielāks vai vienāds ar 45 |
Izvades līmenis (AGC) |
Lielāks vai vienāds ar 80@TERR Lielāks vai vienāds ar 78@SAT-IF |
|
Saņemšanas viļņa garums (nm) |
1510-1570 |
CNR |
Lielāks vai vienāds ar 50 |
|
Optiskais savienotājs |
SC/APC |
CSO |
Lielāks vai vienāds ar 65 |
|
Cits parametrs |
CTB |
Lielāks par vai vienāds ar 62 |
|
|
Barošanas avots |
DC-18V |
Atgriešanās zaudējums |
Lielāks par vai vienāds ar 12 |
|
Enerģijas patēriņš (W) |
<6 |
AGC stabilitāte |
±1 |
|
Izmēri (mm) |
143x110x28.8 |
Izejas pretestība |
75Ω |
