Funkcijas
- Paredzēts satelītu optiskajai sistēmai
- Plašs darbības frekvenču diapazons: 45-2150MHz
- Lieliska linearitāte un līdzenums
- Plašs optiskās ievades jaudas diapazons
- Izmantojot 1-kodola vienmoda šķiedras lielu atdeves zudumu
- Izmantojot GaAs pastiprinātāja aktīvās ierīces
- Īpaši zema trokšņa līmeņa tehnoloģija
- Iebūvēt{0}}CWDM, izmantojot augstu lineāro PD
- Iebūvēta{0}}optiskā AGC funkcija
Specifikācija
|
Optiskais parametrs |
TERR+SAT-IF parametrs |
||
|
Atsaucība (A/W) |
Lielāks vai vienāds ar 0,9 |
Frekvenču diapazons |
45 ~ 2150 MHz |
|
Saņem optisko jaudu |
-18-+3 -10-0 (AGC) |
Plakanums |
±1.5 |
|
Optiskā atgriešanās zudums |
Lielāks vai vienāds ar 45 |
Izolācijas krusta polarizācija
|
-25dB min (950 ~ 2150 MHz) |
|
Saņemšanas viļņa garums (nm) |
1510-1570 |
Izolācija no ārpuses |
-28 dB min (950 ~ 2150 MHz) -14 dB min (40 ~ 806 MHz) |
|
Optiskais savienotājs |
SC/APC |
Apturēt joslas vājināšanos |
15dB min Ant ports@950MHz 15dB min Sat ports@806MHz |
|
Cits parametrs |
LHCP/RHCP |
14,0 ~ 15,0 V līdzstrāva |
|
|
Barošanas avots |
DC-24V |
Izmēri |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Enerģijas patēriņš (W) |
<6 |
Strāvas padeve |
110 ~ 240 V maiņstrāva 50/60 Hz |
|
Izmēri (mm) |
143x110x28.8 |
Izejas pretestība |
75Ω |

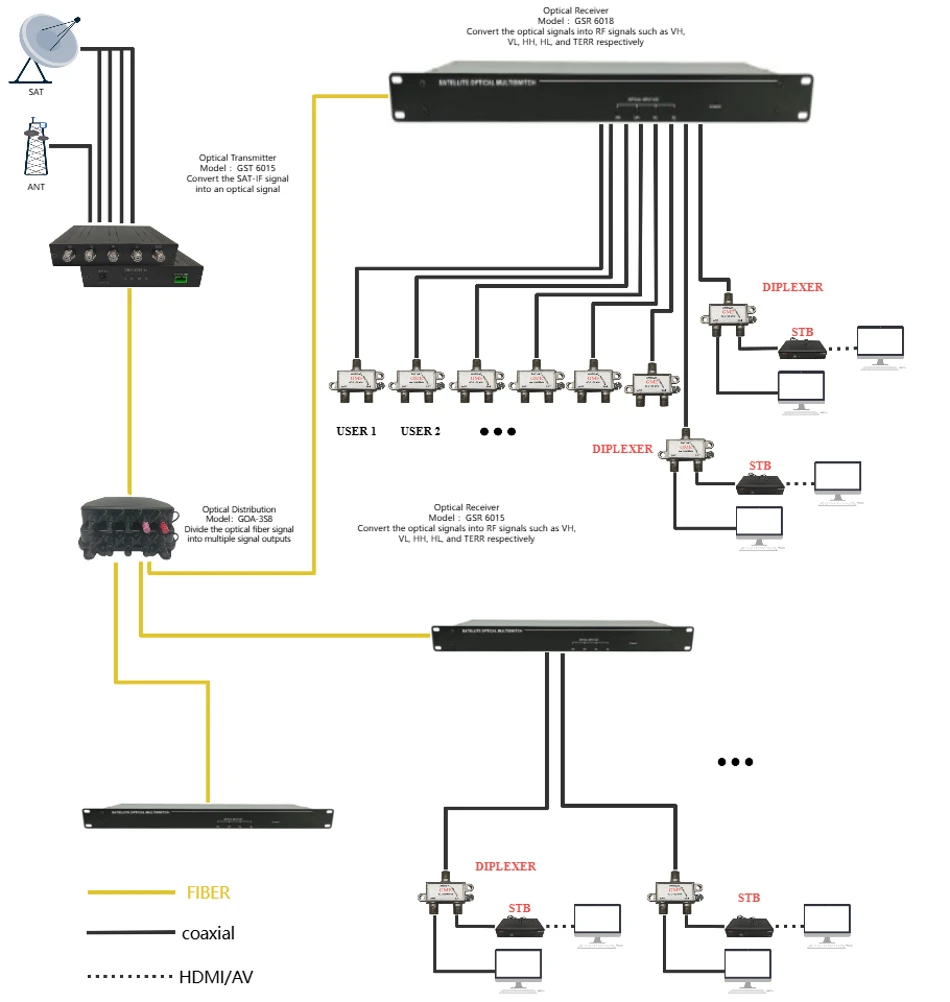

FTTB Multiswitch

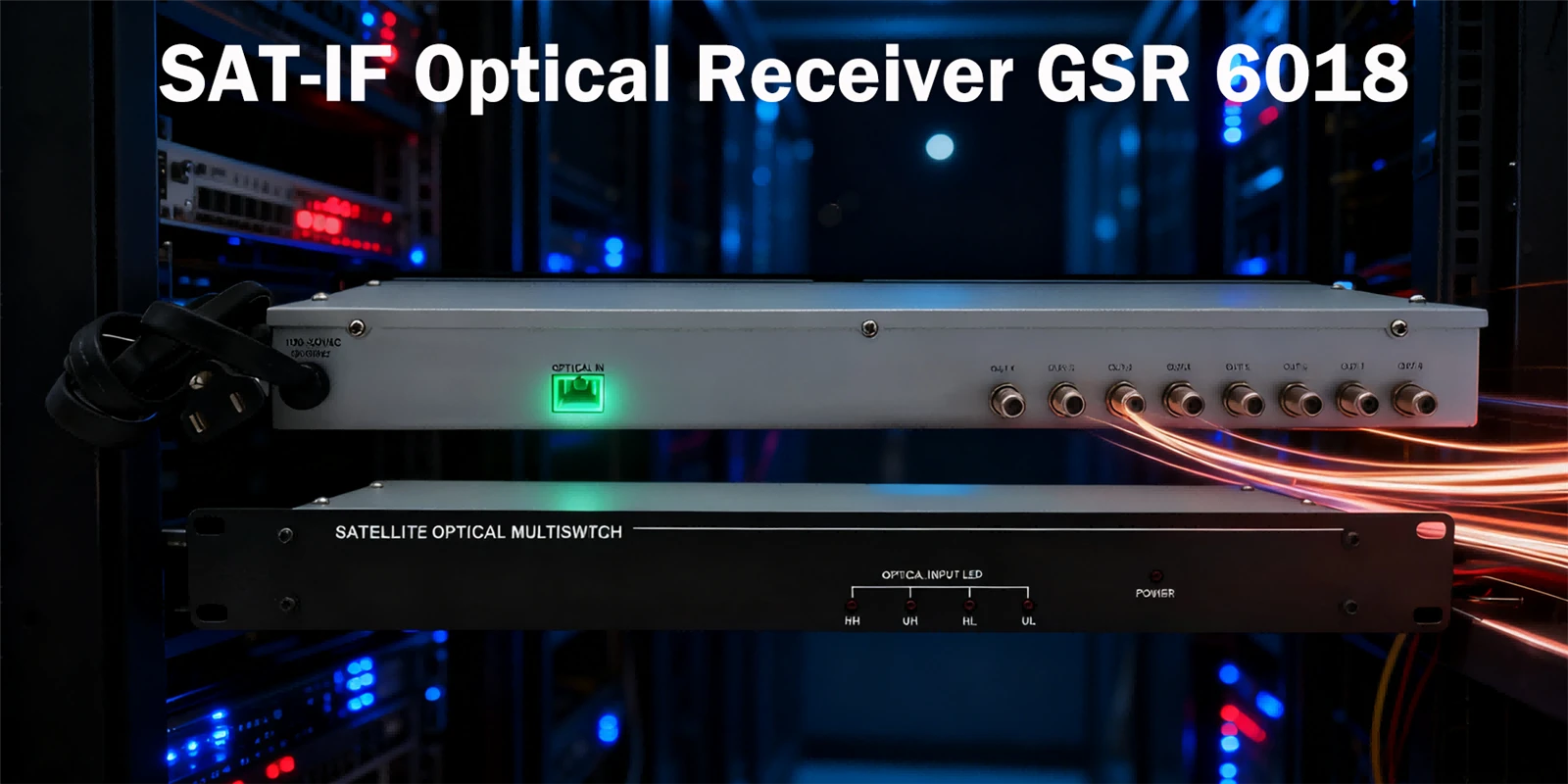

SAT{0}}IF optiskais uztvērējs ir satelītu sakaru sistēmu galvenā ierīce, kas paredzēta optisko signālu uztveršanai un pārveidošanai satelīta vidējas frekvences elektriskos signālos.
Pieteikums
