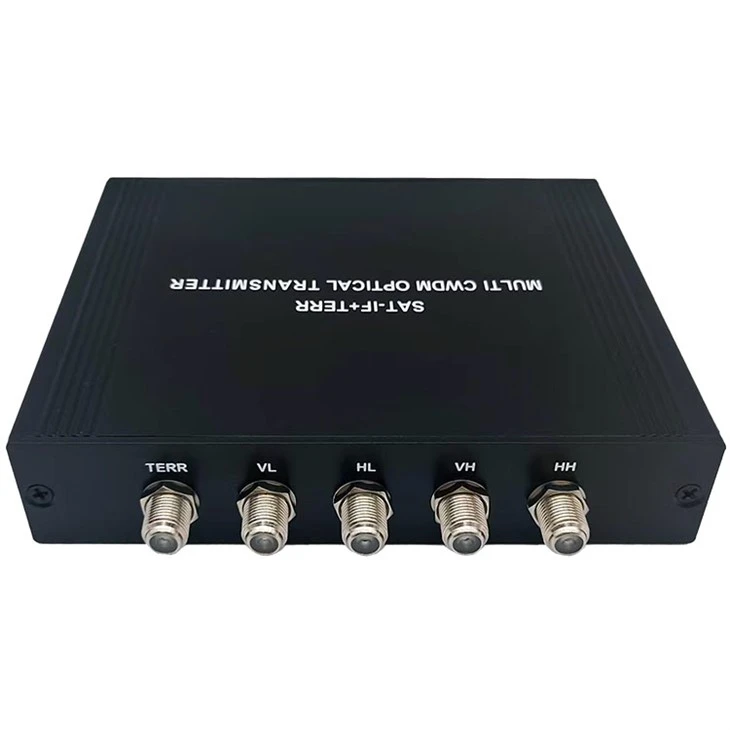

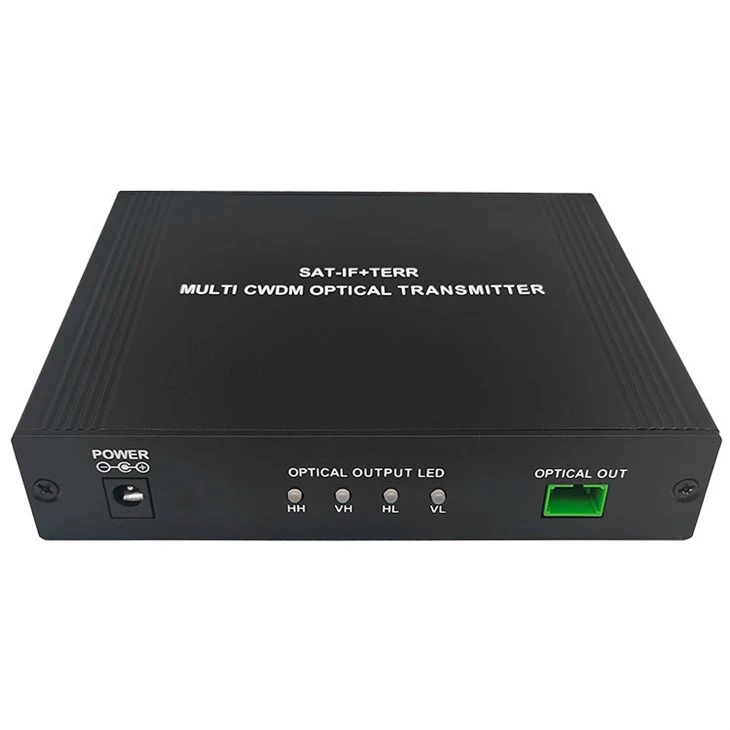

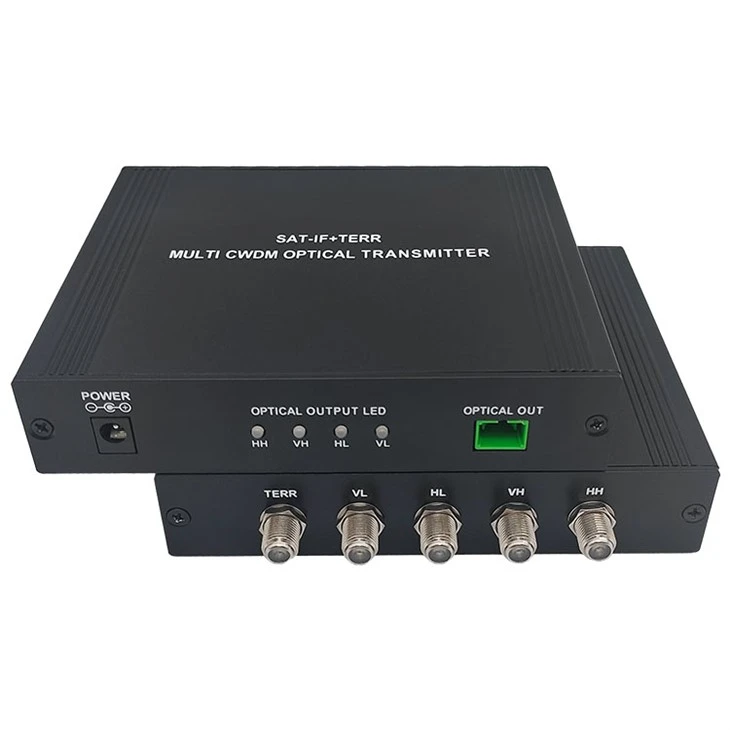

Optiskais raidītājsir optisko sakaru sistēmu galvenā sastāvdaļa, kas ir atbildīga par elektrisko signālu pārveidošanu optiskajos signālos un pārraidi caur optiskajām šķiedrām.
Funkcijas
- Paredzēts satelītu optiskajai sistēmai
- Plašs darbības frekvenču diapazons: 45-2150MHz
- Lieliska linearitāte un līdzenums
- Izmantojot 1-kodola vienmoda šķiedras lielu atdeves zudumu
- Izmantojot GaAs pastiprinātāja aktīvās ierīces
- Īpaši zema trokšņa līmeņa tehnoloģija
- Iebūvēt{0}}CWDM, izmantojot DFB koaksiālo mazpakešu lāzeru
- Izejas 13/18V,0/22KHz LNB darbam
- Sadalījums līdz 32 optiskajiem mezgliem
Specifikācija
|
Optiskais parametrs |
TERR+SAT-IF parametrs |
||
|
Optiskā atgriešanās zudums |
Lielāks vai vienāds ar 45 |
Frekvenču diapazons |
45 ~ 2150 MHz |
|
Izejas optiskā jauda |
4x+3dBm |
Plakanums |
±1.5 |
|
Optiskais savienotājs |
SC/APC |
Izvades līmenis (AGC) |
Lielāks vai vienāds ar 80±5@TERR Lielāks vai vienāds ar 78±10@SAT-IF |
|
Izejas optiskais viļņa garums (nm) |
1510-1570 |
C/R |
Lielāks par vai vienāds ar 52 |
|
Cits parametrs |
CSO |
Lielāks vai vienāds ar 65 |
|
|
RF savienotājs |
F-sieviete |
CTB |
Lielāks vai vienāds ar 62 |
|
Barošanas avots |
DC-24V |
Atgriešanās zaudējums |
Lielāks par vai vienāds ar 12 |
|
Enerģijas patēriņš (W) |
<6 |
22KHz precizitāte |
22±4 |
|
Izmēri (mm) |
143x110x28.8 |
LNB Barošanas avots |
13/18 |
