Ievads:
Optiskais uztvērējs ir paredzēts digitālajam televīzijai, šķiedra mājām. Šī mašīna pieņem augstas jutības optiskās uztveršanas caurulīti. Elastīga lietojumprogrammu integrācija, šķiedrvielu pielietojums mājas tīklā.
Tas ir iebūvēts CWDM, piemērots vienas šķiedras trīskāršo viļņu garuma sistēmai, CATV darbības viļņa garums 1550nm, caurlaides viļņa garums 1270\/1310\/1490\/1577nm, var ērti savienot EPON, gpon.xg (s) Pon.
- Līdz 20km pārraides attālumam
- Īpaši zems troksnis
- Plaša dinamiska uztveršanas optiskā jaudas diapazons: tapa =-16, mer lielāks vai vienāds ar 36dB
- Piemērojamie XG (S) PON, GPON, EPON, saderīgi ar jebkuru FTTX PON tehnoloģiju
- Var ietaupīt lielu skaitu optiskās jaudas resursu, ievērojami samazinot tīkla konfigurācijas izmaksas
- 47 ~ 1000MHz joslas platuma robežās ar izcilu plakanuma pazīmi (FL mazāks vai vienāds ar ± 1dB)
- Metāla korpuss, piedāvājiet aizsargu optoelektroniskām jutīgām ierīcēm
- Augstu izvades līmeni, var izmantot daudzi lietotāji
- Mazjaudas patēriņš, augstas veiktspējas, augstas izmaksu veiktspēja
- 6kV pārsprieguma aizsardzība visās ostās
- Atbalstiet 4 rf out max
Specifikācija
|
CATV viļņa garums |
1550 ± 10nm |
Izejas RF pretestība |
75Ω |
|
|
Pona viļņa garums |
1270\/1310\/1490\/1577nm |
Izejas atgriešanās zaudējums |
Mazāks vai vienāds ar 14dB |
|
|
Optiskā ieejas jauda |
-18-+2 dbm |
Optiskā atgriešanās zaudējums |
Lielāks vai vienāds ar 55dB |
-9 DBM optiskā ieejas jauda, 60 PAL kanāli |
|
Optiskais AGC diapazons |
-12--2 dbm |
C\/CSO |
Lielāks vai vienāds ar 55dB |
|
|
CATV optiskās ieejas ports |
SC\/APC |
C\/CTB |
Lielāks vai vienāds ar 55dB |
|
|
Pon optiskais atstarošanas ports |
SC\/PC |
Merle |
Lielāks vai vienāds ar 31dB |
-15 DBM optiskā ievades jauda |
|
RF savienotājs |
Imperial f tips |
Ieejas spriegums |
+12V |
|
|
Biežums |
47-1000 mHz |
Jaudas izkliede |
Mazāks vai vienāds ar 2W |
|
|
Līdzenums |
Mazāks vai vienāds ar ± 1,25dB |
Temperatūra |
-10-+50 grāds |
|
|
RF izejas līmenis (AGC diapazonā) |
Lielāks vai vienāds ar 80dbuv |
Dimensija |
73 × 60 × 23 (l × w × h) mm |
|
Modeļu saraksti
|
Veidot |
Caurlaides viļņa garums |
Atspoguļo viļņa garumu |
Caurlaides saskarne |
RF Out interfeiss |
Līdzdalībnieks |
|

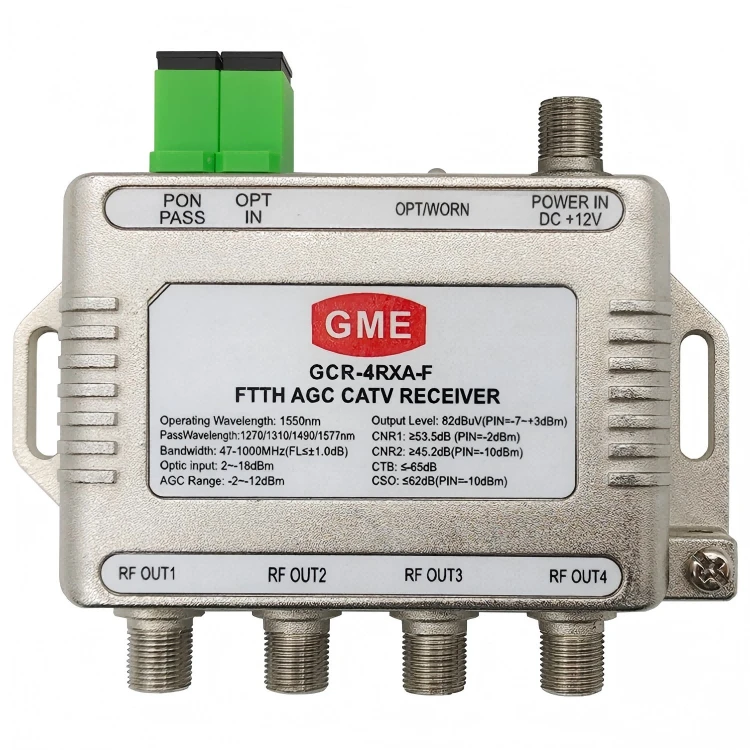

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
4 |
F-sieviešu: 12v 300mA |
|

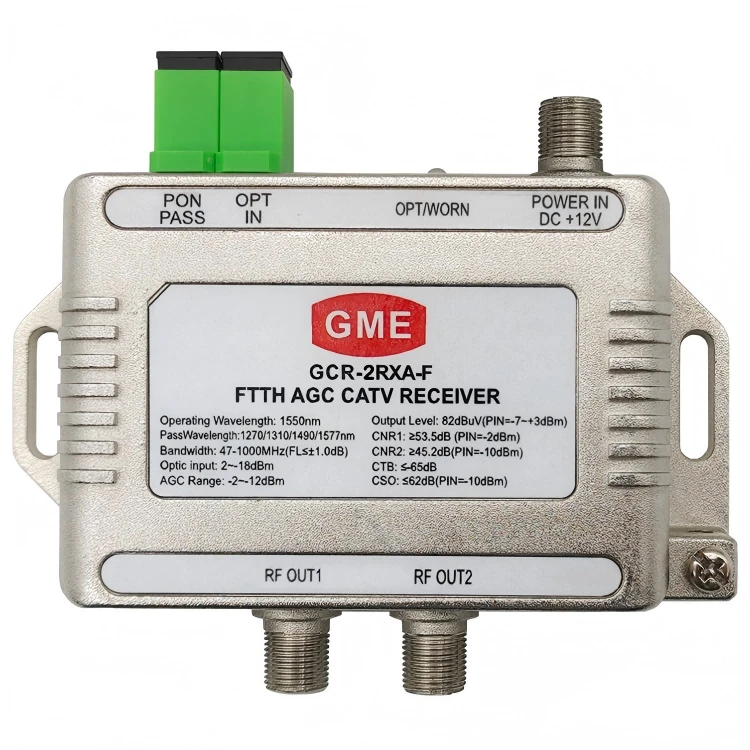

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
2 |
F-sieviešu: 12v 300mA |
|

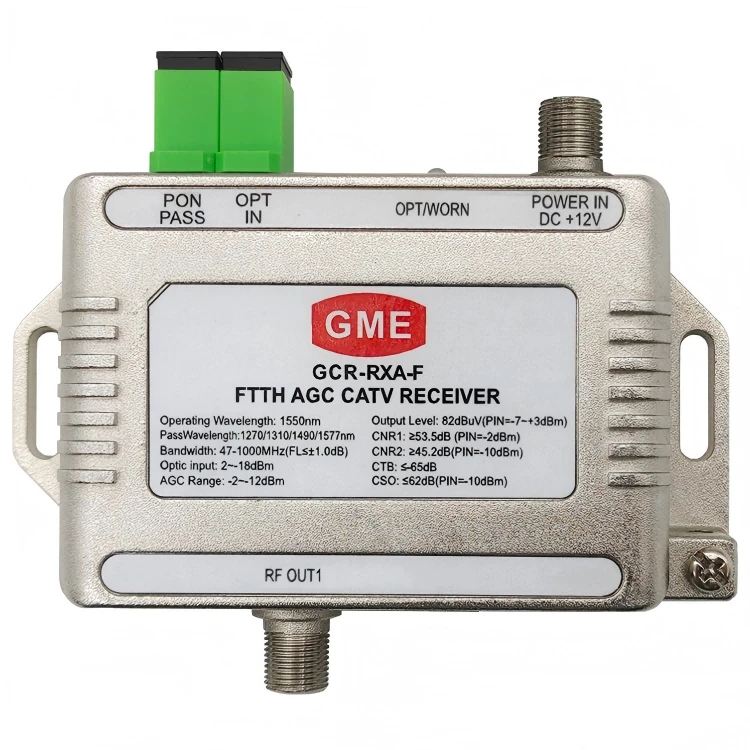

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
1 |
F-sieviešu: 12v 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
4 |
F-sieviešu: 12v 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
2 |
F-sieviešu: 12v 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
1 |
F-sieviešu: 12v 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
2 |
DC -005: 12v 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
1 |
DC -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
4 |
DC -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
2 |
DC -005: 12v 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
1 |
DC -005: 12v 300mA |
