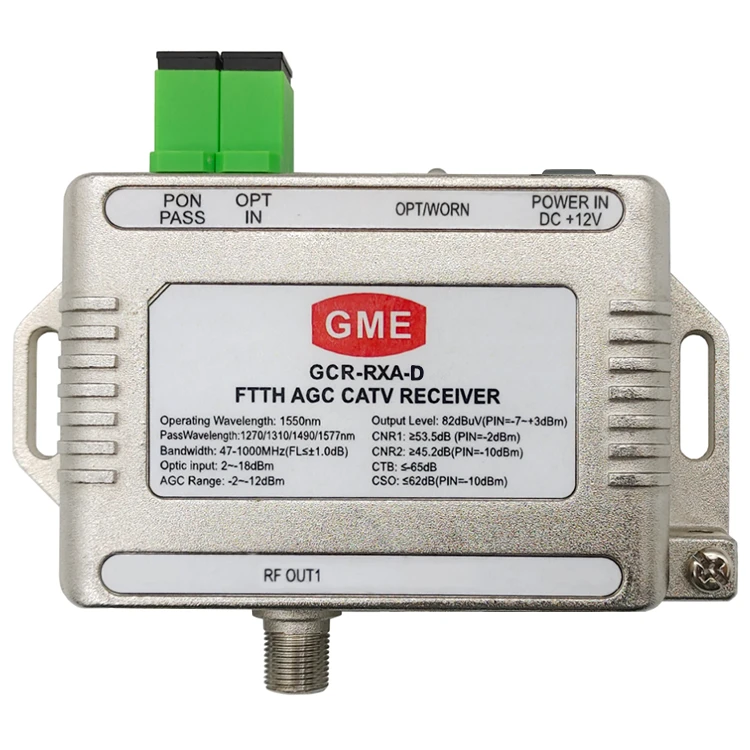

Optiskais uztvērējs ir paredzēts digitālajai televīzijai, šķiedru uz mājām. Šī iekārta izmanto augstas jutības optisko uztveršanas cauruli. Elastīga lietojumprogrammu integrācija, šķiedru pielietošana mājas tīklā. Tā ir iebūvēta-CWDM, piemērota viena-šķiedras trīsviļņu garuma sistēmai, CATV darbības viļņa garums 1550 nm, caurlaides viļņa garums 1270/1310/1490, 7 ON/15 nm. GPON.XG(S)PON
Funkcijas
Specifikācija
|
CATV viļņa garums |
1550±10nm |
Izejas RF pretestība |
75Ω |
|
|
PON Viļņa garums |
1270/1310/1490/1577nm |
Izejas atdeves zudums |
Mazāks vai vienāds ar 14 dB |
|
|
Optiskā ievades jauda |
-18-+2dBm |
Optiskā atgriešanās zudums |
Lielāks vai vienāds ar 55 dB |
-9dBm Optiskā ievades jauda, 60 PAL kanāli |
|
Optiskais AGC diapazons |
-12--2dBm |
C/CSO |
Lielāks vai vienāds ar 55 dB |
|
|
CATV optiskā ievades ports |
SC/APC |
C/CTB |
Lielāks vai vienāds ar 55 dB |
|
|
PON optiskais atstarojuma ports |
SC/PC |
MER |
Lielāks vai vienāds ar 31 dB |
-15dBm Optiskā ieejas jauda |
|
RF savienotājs |
Imperial F tips |
Ieejas spriegums |
+12V |
|
|
Biežums |
47-1000MHz |
Jaudas izkliede |
Mazāks vai vienāds ar 2W |
|
|
Plakanums |
Mazāks vai vienāds ar ±1,25 dB |
Temperatūra |
-10-+50 grāds |
|
|
RF izvades līmenis (AGC diapazonā) |
Lielāks vai vienāds ar 80 dBuV |
Izmērs |
73 × 60 × 23 (G × P × A) mm |
|
Modeļu saraksti
|
Modelis |
Iziet viļņa garumu |
Atspoguļot viļņa garumu |
Pass Interfeiss |
RF izejas interfeiss |
DC-in |
|
GCR-4RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Sieviete: 12V 300mA |
|
GCR-2RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Sieviete: 12V 300mA |
|
GCR-RXA-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Sieviete: 12V 300mA |
|
GCR-4RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Sieviete: 12V 300mA |
|
GCR-2RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Sieviete: 12V 300mA |
|
GCR-RXU-F |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Sieviete: 12V 300mA |
|
GCR-4RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm±10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC/UPC |
1 |
DC-005:12V 300mA |
