Produkta pārskats

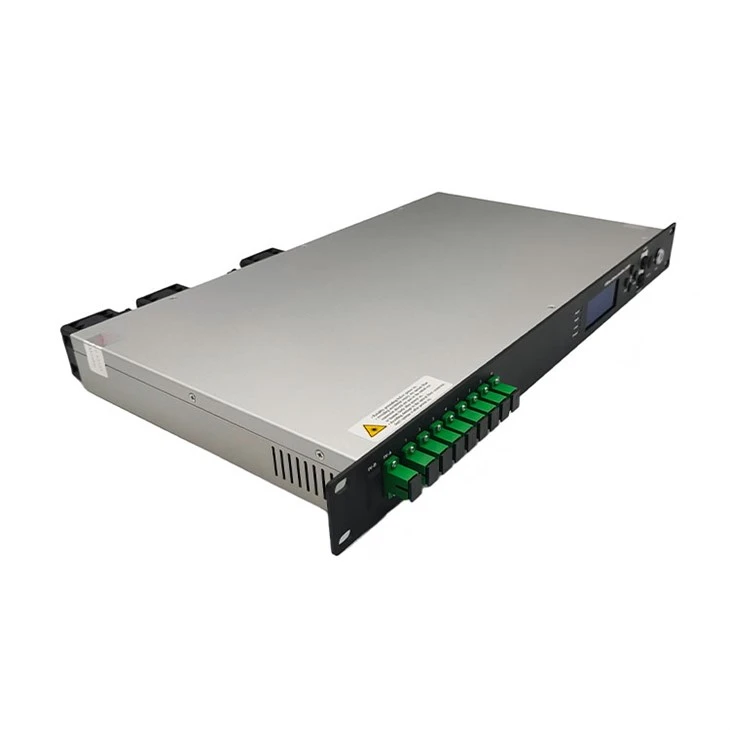

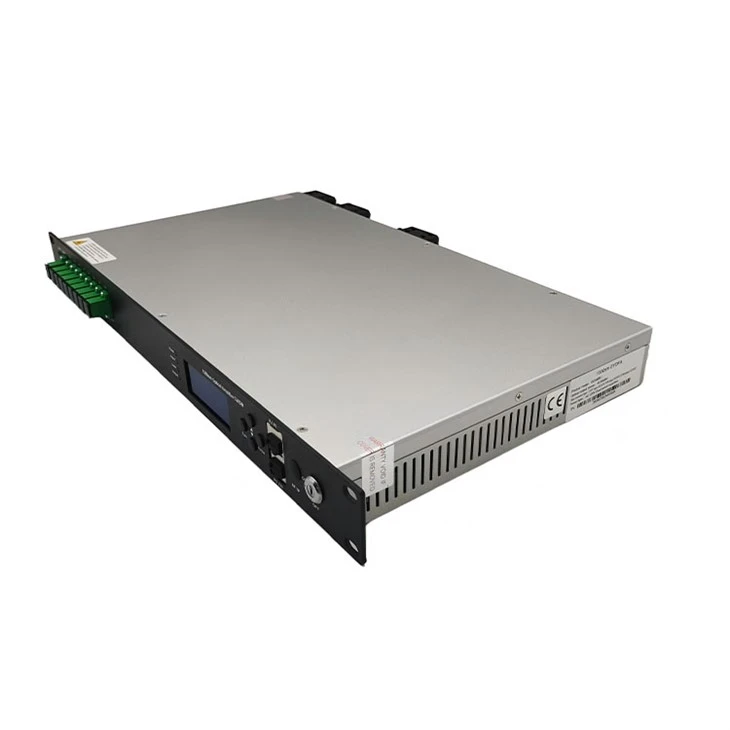

GCA 6051-YZ optiskais pastiprinātājs izmanto labi zināmu-augstas veiktspējas-erbija-iterbija co-leģētu dubulto šķiedru un zema trokšņa līmeņa sūkņa lāzeru. Tam ir uzticams ķēdes dizains un efektīva siltuma izkliedes konstrukcija. Visas iekārtas maksimālā kopējā izejas jauda var sasniegt +36dBm, un tā atbalsta līdz pat 32 izvadiem ar izvēles optisko slēdzi, CWDM un RF noteikšanu. Tas nodrošina SNMP protokola tīkla pārvaldības programmatūru un WEB tīkla pārvaldību, kas piemērota pakārtotā 1550nm optiskā signāla pastiprinātai pārraidei FTTH tīklā.
Bloku diagramma
Tehnikas parametrs
|
Vienums |
Vienība |
Tehnikas parametri |
Piezīme |
|
|
Darbības joslas platums |
nm |
1545 - 1565 |
||
|
Optiskās ieejas jaudas diapazons |
dBm |
-5-+10 |
||
|
Maksimālā optiskā izejas jauda |
dBm |
36 |
||
|
Izejas jaudas stabilitāte |
dBm |
±0.5 |
||
|
Trokšņa figūra |
dB |
Mazāks vai vienāds ar 6,0 |
Optiskās ieejas jauda 0dBm |
|
|
Atdeves zaudējums |
Ievade |
dB |
Lielāks vai vienāds ar 45 |
|
|
Izvade |
dB |
Lielāks vai vienāds ar 45 |
||
|
Optiskā savienotāja tips |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Lielāks vai vienāds ar 50 |
Testa stāvoklis saskaņā ar GT/T 184-2002 |
|
|
C/CTB |
dB |
Lielāks par vai vienāds ar 63 |
||
|
C/CSO |
dB |
Lielāks par vai vienāds ar 63 |
||
|
Barošanas spriegums |
V |
AC160V - 250V(50 Hz), DC48V |
||
|
Enerģijas patēriņš |
W |
Mazāks vai vienāds ar 65 |
|
|
Darba temperatūras diapazons |
grāds |
-10 - +45 |
|
|
Uzglabāšanas temperatūras diapazons |
grāds |
-30 - +70 |
|
|
Maksimālais darba relatīvais mitrums |
% |
Maksimāli 95% bez kondensāta |
|
|
Izmērs |
mm |
437(L)×442(W)×44(H) |

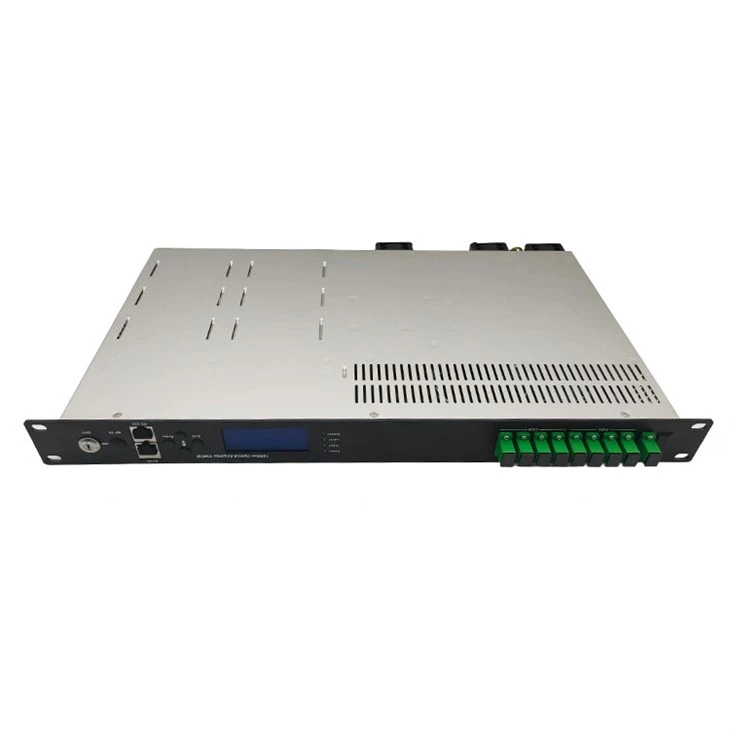

Priekšējā paneļa apraksts
|
1. Strāvas indikators: Darbojas viens komutācijas barošanas avots – dzeltens; darbojas divi komutācijas barošanas avoti – zaļš. |
|
2. Optiskās ievades jaudas indikators: šī gaisma iedegas, ja optiskā ieejas jauda ir > -10 dBm. |
|
3. Sūkņa darba stāvokļa indikators: Sarkanā gaisma nozīmē, ka sūknis nedarbojas, bet mašīnas parametri ir normāli; mirgojoša sarkana gaisma nozīmē, ka iekārta ir sabojājusies, ar to saistīto kļūmes iemeslu skatiet displeja izvēlnes trauksmes izvēlni; zaļā gaisma nozīmē, ka sūknis darbojas normāli |
|
4. Optiskās izejas jaudas indikators: šis indikators iedegas, ja optiskā izejas jauda ir > +10dBm. |
|
5. 160×32 punktu-matricas LCD ekrāns |
|
6. Parādiet iestatīšanas izvēlnes iziešanas vai atcelšanas taustiņu. |
|
7. Parādiet iestatīšanas izvēlnes taustiņu augšup vai palielināšanai. |
|
8. Parādiet iestatīšanas izvēlnes lejupvērsto vai samazināšanas taustiņu. |
|
9. Parādiet iestatīšanas izvēlnes taustiņu Enter. |
|
10. Sūkņa lāzera pārslēgšanas taustiņš: "IESLĒGTS" nozīmē, ka sūkņa lāzers ir atvērts, un "OFF" nozīmē, ka sūkņa lāzers ir aizvērts. Pirms ieslēgšanas pārliecinieties, ka atslēga ir ieslēgta pozīcijā "IZSLĒGTS". Pēc pašpārbaudes-izturēšanas pagrieziet atslēgu pozīcijā "IESLĒGTS" atbilstoši parādītajam ziņojumam. |
|
11. Optiskā signāla ieeja |
|
12. Optiskā signāla izvade |

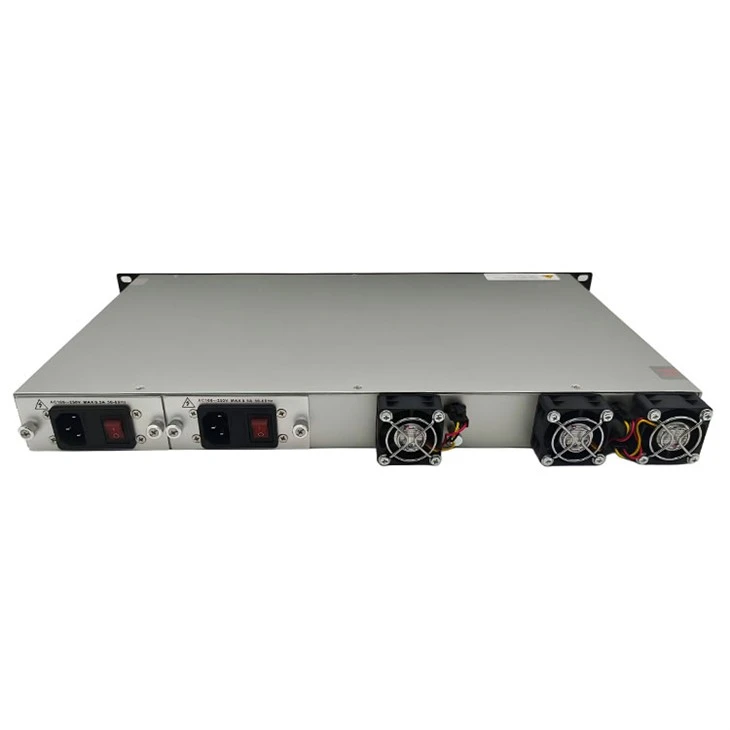

Aizmugurējā paneļa apraksts
|
1. Ventilatora izvads. |
2. RS232 interfeiss. |
|
3. Barošanas avota 220 V maiņstrāvas ievades ports 1. |
4. Barošanas avota drošinātājs 1. |
|
5. Strāvas padeves slēdzis 1. |
6. Strāvas padeves 220 V maiņstrāvas ieejas ports 2. |
|
7. Barošanas avota drošinātājs 2. |
8. Strāvas padeves slēdzis 2. |
|
9. Šasijas zemējuma radze |
10. LAN interfeiss |
