Apraksts

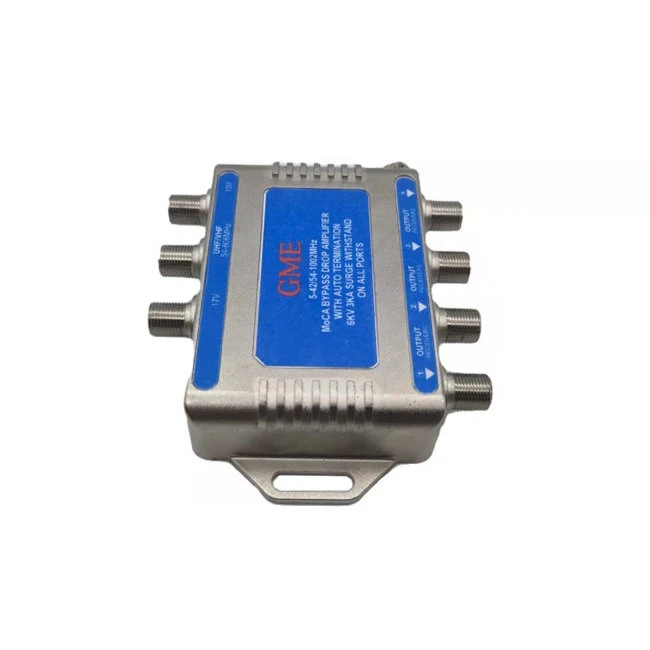

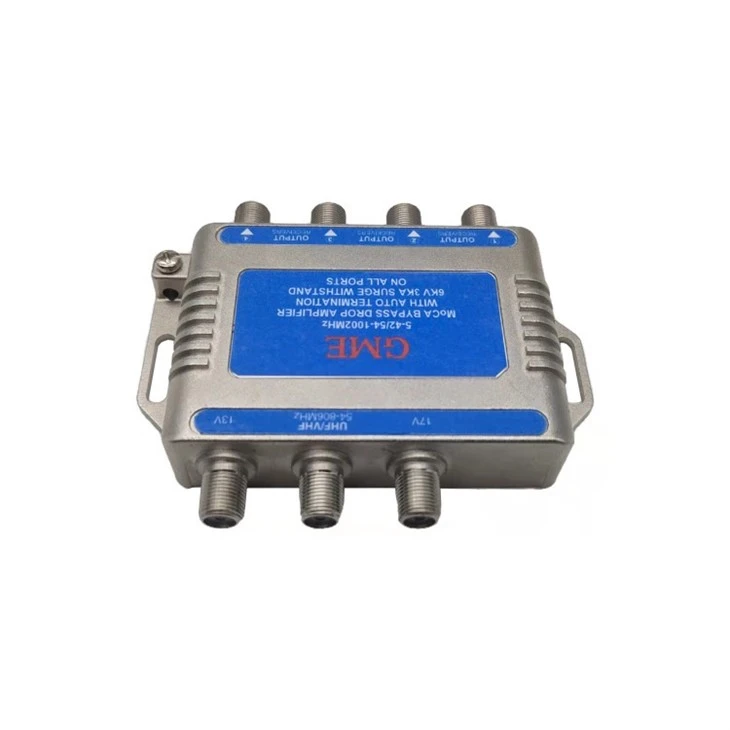

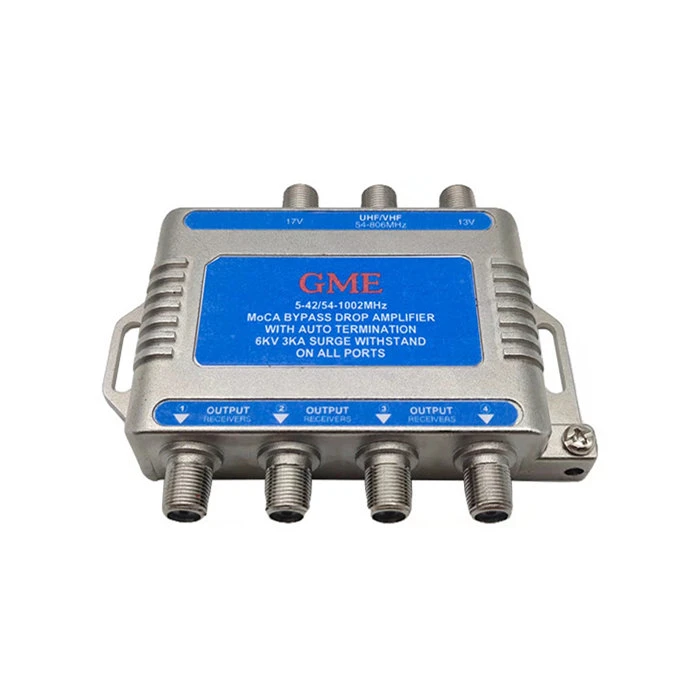

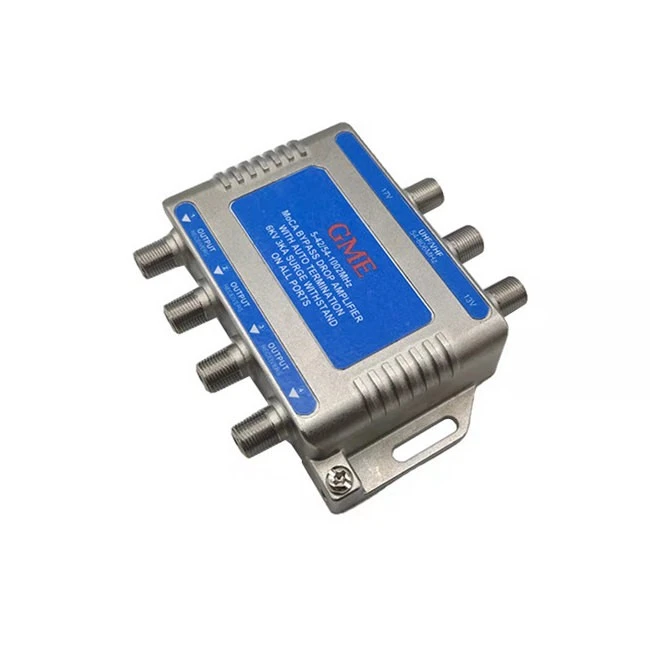

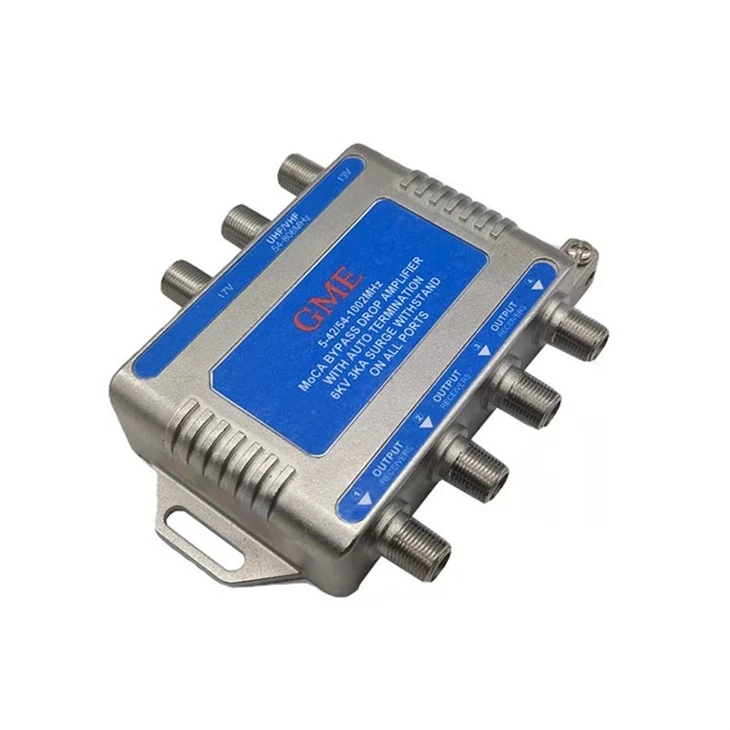

Šis 3306-4P četrvirzienu MOCA pastiprinātājs ir izstrādāts, lai nodrošinātu iespēju izmantot MoCA tehnoloģiju, lai no modema porta sazinātos ar visiem pastiprinātāja izvades portiem, apejot pašu pastiprinātāju. Iebūvētais-tripleksais filtrs ierobežo MoCA signālus mājas tīklam, vienlaikus nodrošinot nepieciešamo MoCA apiešanas savienojumu ap pastiprinātāju, lai iespējotu mājas tīklu starp eMTA, televizora pierīcēm un citām ierīcēm (piemēram, spēļu konsolēm, personālajiem datoriem, klēpjdatoriem, planšetdatoriem utt.). Pasīvā modema apvedceļa ports atbalsta kritiskas lietojumprogrammas, piemēram, telefoniju, kas prasa augstas uzticamības tīklus, lai nodrošinātu nepārtrauktu pakalpojumu pat strāvas padeves pārtraukumu un/vai pastiprinātāja atteices gadījumā.
Lietojumprogrammas
◆ Videoklipu izplatīšana mājā lietošanai ar vairāku{0}}telpu DVR.
◆ Mājas ātrgaitas tīkls.
◆ Ļauj interneta pakalpojumam, videoklipiem un spēlēm koplietot joslas platumu, nezaudējot ātrumu un kvalitāti.
◆ Augstas izšķirtspējas video straumēšana no interneta.
Funkcijas
◆ 4 izejas RF MoCA pastiprinātājs + 1 modema izejas aktīvā atdeve ar vienotu pastiprinājumu
◆ Automātiska pārtraukšana strāvas padeves pārtraukuma gadījumā
◆ Zemākā pieejamā kropļojumu veiktspēja IEEE 6 kV, B3 pārsprieguma izturība visos RF portos
◆ Aizzīmogotie F porti atbilst SCTE standartiem
◆ Integrēts MoCA trīskāršais filtrs: visi porti "runā" – MoCA ierīces apvedceļa portā var sazināties ar visiem pārējiem izvades portiem.
◆ Vienotības pieaugums – augšup un lejup: kompensē sadalītāja zudumus.
◆ Patentēta DSM aizķeršanās tehnoloģija: nodrošina lielāku atsperes noturību labākam virsmas kontaktam.
◆ Pasīvās apvada ports: novērš pakalpojuma zudumu strāvas padeves pārtraukumu vai pastiprinātāja atteices dēļ.
Specifikācija
|
Oriģinālā vieta: Ķīna |
|||
|
MODEĻA NR.: GDMOCA-009 (3306-4P) |
|||
|
APRAKSTS: 4 VEIDU CATV DROP PASTIPRINĀTĀJS AR PASĪVO ATGRIEZU |
|||
|
ITEM |
TIPISKI |
QCLIMIT |
TESTA APSTĀKĻI |
|
Ceļš uz priekšu |
|||
|
Frek. Diapazons |
|
54 ~ 1218 MHz |
|
|
Pastiprinājums (RF no iekšpuses uz āru) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-3,0 dB |
-3,8 dB min |
1003 ~ 1218 MHz |
|
VoIP porta ievietošanas zudums |
-4,8 dB |
-5.5dB maks |
54 ~ 1002 MHz |
|
|
-6,9 dB |
-7,5 dB maks |
1003 ~ 1218 MHz |
|
Atdeves zaudējumi (ieeja/izeja) |
-16 dB |
-15dB Min. |
54 ~ 1218 MHz |
|
Trokšņa attēls (54 ~ 1002 MHz) |
5 dB tipiska ierīce NF (neskaitot sadalītāja shēmu) |
|
|
|
Grupas aizkave |
|
30 ns Maks. |
102 MHz (3,58 MHz diapazonam) |
|
|
|
15 ns Maks. |
108 MHz (3,58 MHz diapazonam) |
|
|
|
5 ns Maks. |
112 MHz un augšup (3,58 MHz diapazons) |
|
Ārpus izolācijas |
-25 dB |
-20dB min |
54 ~ 1218 MHz |
|
RF ekranēšanas efektivitāte |
|
Mazāks par vai vienāds ar -110 dB |
|
|
RF porta un barošanas porta izolācija |
|
100 dBc |
54 ~ 1218 MHz |
|
MOCA ceļš: |
|||
|
Frek. Diapazons |
|
|
1275-1675 MHz |
|
Ievietošanas zudums (voip uz jebkuru izvadi) |
-18 dB |
-19 dBmax |
1275-1300MHz |
|
|
-15 dB |
-17 dBmax |
1301-1675MHz |
|
Izolācija (jebkura izeja uz izvadi) |
-17 dB |
-20 dBmax |
1275-1675 MHz |
|
Atgriešanās zudums (voip/jebkurš izvades ports) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Atgriešanās ceļš: |
|||
|
Frek. Diapazons |
|
5 ~ 85 MHz |
|
|
Iegūt |
-12 dB |
-13dB min |
5 ~ 85 MHz |
|
Atgriešanas zaudējumi (IN/OUT) |
-20 dB |
-18 dB Min. |
5 ~ 85 MHz |
|
VoIP ievietošanas zudums |
-3,5 dB |
-3,8 dB maks. |
5 ~ 85 MHz |
|
Plakanums |
±0,5 dB |
1,5 dB maks. |
5 ~ 85 MHz |
|
Ārpus izolācijas |
-25 dB |
-20dB Min |
5 ~ 85 MHz |
|
Grupas aizkave |
|
20 ns Maks. |
5 ~ 85 MHz, pārsniedzot 1MHz diapazonu |
|
|
|
5 ns Maks. |
10 ~ 80 MHz virs 1MHz diapazona |
|
Izkropļojumi: |
|||
|
Salikts otrais pasūtījums* |
|
-62 dBc maks. |
|
|
Composite Triple Beat* |
|
-75 dBc maks. |
|
|
Cross Modulation* |
|
-75 dBc maks. |
|
|
Hum modulācija |
|
-90 dBc maks. |
|
|
REV: *79 NTSC analogā+33 256/QAM digitālā @4dBmv/ch visi/kanāli plakani |
|||
|
Pārsprieguma izturības spēja: |
|
CAT B3, 6KV, 3KA |
Ievades ports-IEEE C62.41-1991 |
|
|
Kategorija B-3 Kombinētais vilnis, 6kV, 3kA |
||
|
|
Izvades ports-IEEE C62.41-1991 |
||
|
|
Kategorija B-3 Kombinētais vilnis, 6kV, 3kA |
||
|
Jaudas prasības: |
|||
|
Ievade |
|
120 VAC |
|
|
Biežums |
|
60 Hz |
|
|
Izvade |
|
12V DC, 400mA |
|
|
Darba temperatūra: |
|
-40 grādi līdz + 60 grāds |
|
|
MEHĀNISKI |
|||
|
Montāža |
|
Horizontāli/Vertikāli |
|
|
Izmēri |
|
P: 179 mm x D: 71 mm x A: 43 mm |
|
|
Zemes bloku skaits |
|
1 - Divpusējs-virziens |
|
|
Korpusa un pārsega materiāls |
|
A360 alumīnija sakausējums |
|
|
Apdare / pārklājuma veids |
|
Pulverkrāsošana |
|
|
Blīvējums |
|
Blīve 1-mitrums 1 EMI/RFI |
|
|
F porta materiāls |
|
C360 Misiņš |
|
|
F porta pārklājums |
|
Niķelis |
|
|
F porta atstarpe |
|
1,0 collas min. |
|
|
F porta griezes moments |
|
60 collas mārciņas. min |
|
|
F porta tapas saglabāšana (RG-6 centra tapa) |
|
200 grami min. |
|
