Apraksts

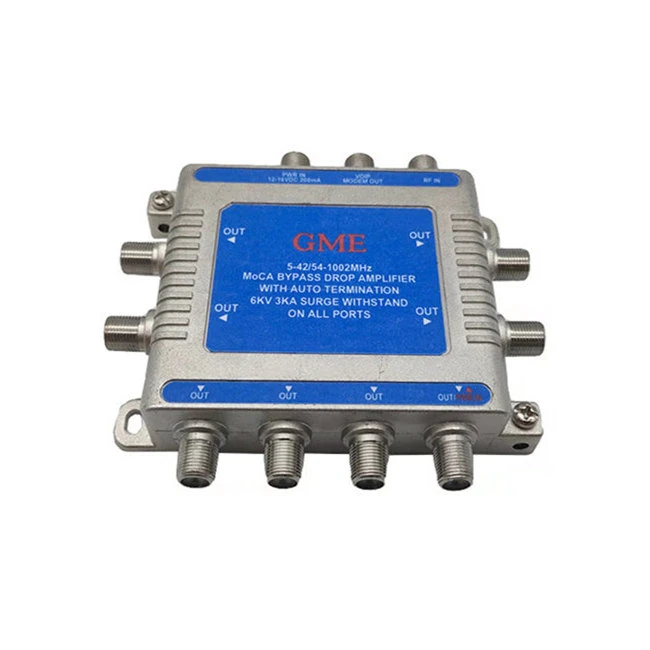

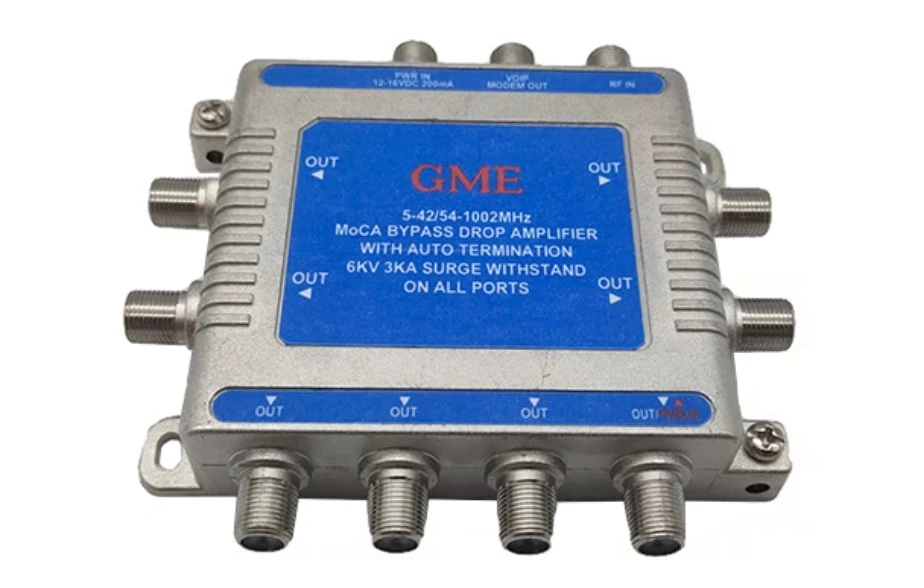

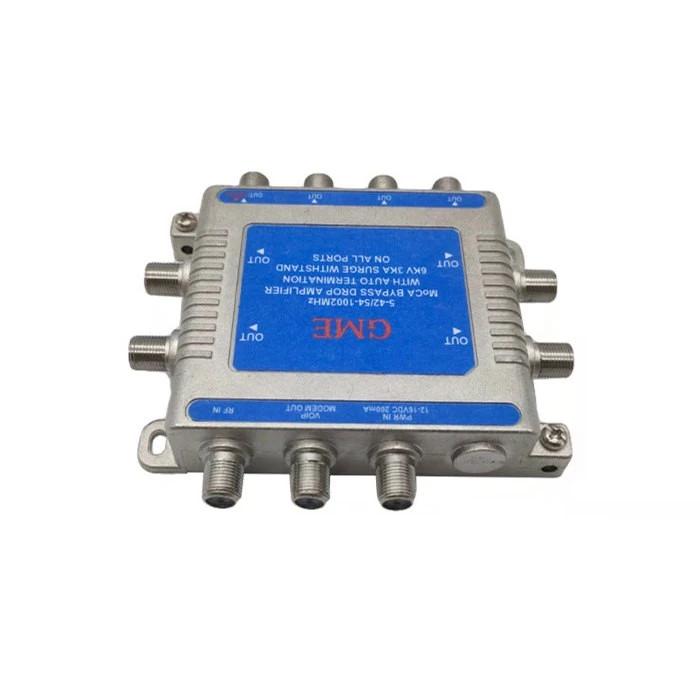

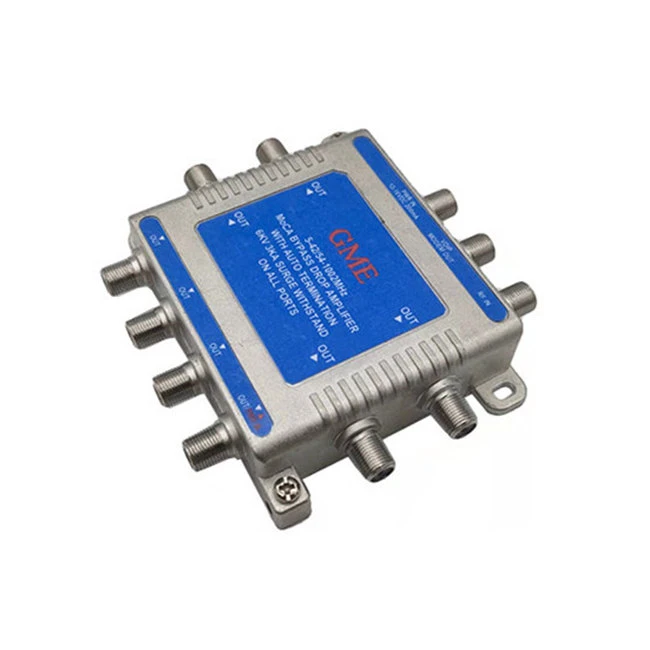

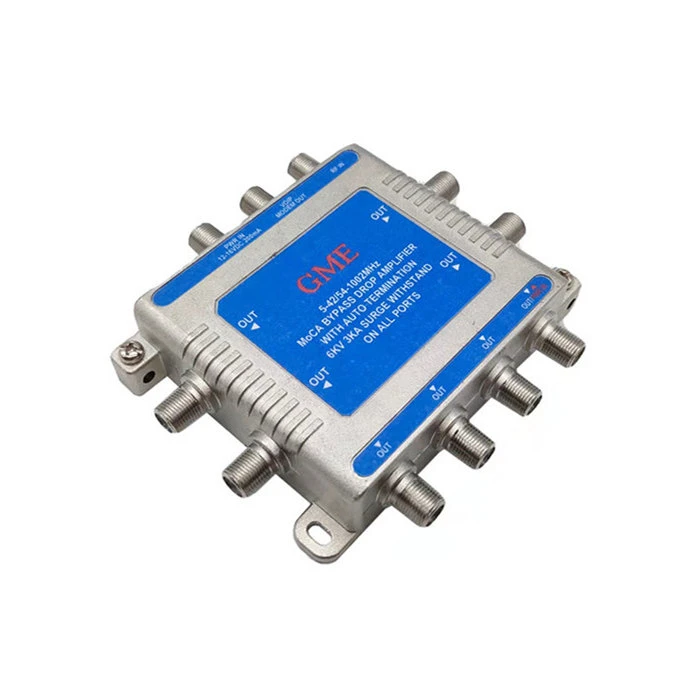

3306-8P 8 ceļu MOCA pastiprinātājs ir paredzēts, lai atbalstītu kritiskas lietojumprogrammas, piemēram, telefoniju, kurām ir nepieciešami augstas uzticamības tīkli, lai vienmēr nodrošinātu nepārtrauktu pakalpojumu. 3306-8P 8 ceļu MOCA pastiprinātājam ir divvirzienu sadalītājs, kas iebūvēts RF ieejā pirms dipleksa filtra, kas nodrošina papildu pieslēgvietu uz korpusa kabeļa modemam vai eMTA savienojumam, kas apiet pastiprinātāja ķēdi. Šī funkcija nodrošina, ka elektroenerģijas padeves pārtraukumi vai pastiprinātāja kļūmes neietekmē kritiskās lietojumprogrammas. PCT pastiprinātājiem ir viegls pulverkrāsots un pret laikapstākļiem aizsargāts korpuss, kas nodrošina izcilu aizsardzību pret koroziju. PCT pastiprinātājiem ir precīzi apstrādāti F porti (atbilst SCTE standartiem), kuriem ir berilija vara konfiskācijas mehānismi, lai nodrošinātu optimālu jūsu RF signālu sadali un pastiprināšanu.
Funkcijas
◆ 8 izejas, 1 GHz RF MoCA pastiprinātājs ar vienotu pastiprinājumu + 1 modema izvadi (-5 dB)
◆ 0 dB uz vienu izeju
◆ Vienotais pastiprinājums, paredzēts platjoslas instalācijām (antenas instalācijām ieteicams izmantot pasīvos atgriešanas ampērus)
◆ Īpašs dizains tīkliem ar 85/102 MHz vidējo -sadalījumu -, kas nav savietojams ar lielāko daļu kabeļtīklu, kas izmanto standarta 42/54 MHz sadalījumu
◆ Apvedceļa funkcija vienmēr nodrošina nepārtrauktu pakalpojumu
◆ Automātiska pārtraukšana strāvas padeves pārtraukuma gadījumā
◆ Pieejamā zemākā veiktspēja ar traucējumiem
◆ IEEE 6 kV, B3 pārsprieguma izturība visos F portos
◆ Berilija vara patentēta DSM® krampju tehnoloģija
◆ Aizzīmogotie F porti atbilst SCTE standartiem
◆ Iekļauts strāvas adapteris SMPS512UTRH
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|||
|
Modeļa numurs: GDMOCA-010 (3306-8P) |
|||
|
APRAKSTS: 8 VEIDU CATV DROP PASTIPRINĀTĀJS AR PASĪVO ATGRIEZI |
|||
|
ITEM |
TIPISKI |
QCLIMIT |
TESTA APSTĀKĻI |
|
Uz priekšu ceļš: |
|||
|
Frek. Diapazons |
|
54 ~ 1218 MHz |
|
|
Pastiprinājums (RF no iekšpuses uz āru) |
0,5 dB |
0dB min |
54 ~ 1002 MHz |
|
|
-7,5 dB |
-8.0dB min |
1003 ~ 1218 MHz |
|
VoIP porta ievietošanas zudums |
-4,8 dB |
-5.5dB maks |
54 ~ 1002 MHz |
|
-7,5 dB |
-8.0dB maks |
1003 ~ 1218 MHz |
|
|
Atdeves zaudējumi (ieeja/izeja) |
-16 dB |
-15dB Min. |
54 ~ 1218 MHz |
|
Trokšņa attēls (54 ~ 1002 MHz) |
5 dB tipiska ierīce NF (neskaitot sadalītāja shēmu) |
||
|
Grupas aizkave |
|
30 ns Maks. |
102 MHz (3,58 MHz diapazonam) |
|
|
15 ns Maks. |
108 MHz (3,58 MHz diapazonam) |
|
|
|
5 ns Maks. |
112 MHz un augšup (3,58 MHz diapazons) |
|
|
Ārpus izolācijas |
-25 dB |
-20dB min |
54 ~ 1218 MHz |
|
RF ekranēšanas efektivitāte |
|
Mazāks par vai vienāds ar -110 dB |
|
|
RF porta un barošanas porta izolācija |
|
100 dBc |
54 ~ 1218 MHz |
|
MOCA ceļš: |
|||
|
Frek. Diapazons |
|
|
1275-1675 MHz |
|
Ievietošanas zudums (voip uz jebkuru izvadi) |
-25 dB |
-28dBmax |
1275-1300MHz |
|
-23 dB |
-25 dBmax |
1301-1675MHz |
|
|
Izolācija (jebkura izeja uz izvadi) |
-28dB |
-30 dBmax |
1275-1675 MHz |
|
Atgriešanās zudums (voip/jebkurš izvades ports) |
-10 dB |
-5dB min. |
1275-1675 MHz |
|
Atgriešanās ceļš: |
|||
|
Frek. Diapazons |
|
5 ~ 85 MHz |
|
|
Iegūt |
-15 dB |
-16dB min |
5 ~ 85 MHz |
|
Atgriešanas zaudējumi (IN/OUT) |
-20 dB |
-18 dB Min. |
5 ~ 85 MHz |
|
VoIP ievietošanas zudums |
-3,5 dB |
-3,8 dB maks. |
5 ~ 85 MHz |
|
Plakanums |
±0,5 dB |
1,5 dB maks. |
5 ~ 85 MHz |
|
Ārpus izolācijas |
-25 dB |
-20dB Min |
5 ~ 85 MHz |
|
Grupas aizkave |
|
20 ns Maks. |
5 ~ 85 MHz, pārsniedzot 1MHz diapazonu |
|
|
5 ns Maks. |
10 ~ 80 MHz virs 1MHz diapazona |
|
|
Izkropļojumi: |
|||
|
Salikts otrais pasūtījums* |
|
-62 dBc maks. |
|
|
Composite Triple Beat* |
|
-75 dBc maks. |
|
|
Cross Modulation* |
|
-75 dBc maks. |
|
|
Hum modulācija |
|
-90 dBc maks. |
|
|
REV : *79 NTSC analogā+33 256/QAM digitālā @4dBmv/ch visi/kanāli plakani |
|||
|
Pārsprieguma izturības spēja: |
|
CAT B3, 6KV, 3KA |
Ievades ports-IEEE C62.41-1991, B-3 kategorijas kombinētais vilnis, 6kV, 3kA |
|
|
Izvades ports-IEEE C62.41-1991 |
||
|
Kategorija B-3 Kombinētais vilnis, 6kV, 3kA |
|||
|
Jaudas prasības: |
|||
|
Ievade |
|
120 VAC |
|
|
Biežums |
|
60 Hz |
|
|
Izvade |
|
12V DC, 400mA |
|
|
Darba temperatūra: |
|
-40 grādi līdz + 60 grāds |
|
|
MEHĀNISKI |
|||
|
Montāža |
|
Horizontāli/Vertikāli |
|
|
Izmēri |
|
P: 179 mm x D: 71 mm x A: 43 mm |
|
|
Zemes bloku skaits |
|
1 - Divpusējs-virziens |
|
|
Korpusa un pārsega materiāls |
|
A360 alumīnija sakausējums |
|
|
Apdare / pārklājuma veids |
|
Pulverkrāsošana |
|
|
Blīvējums |
|
Blīve 1-mitrums 1 EMI/RFI |
|
|
F porta materiāls |
|
C360 Misiņš |
|
|
F porta pārklājums |
|
Niķelis |
|
|
F porta atstarpe |
|
1,0 collas min. |
|
|
F porta griezes moments |
|
60 collas mārciņas. min |
|
|
F porta tapas saglabāšana (RG-6 centra tapa) |
|
200 grami min. |
|

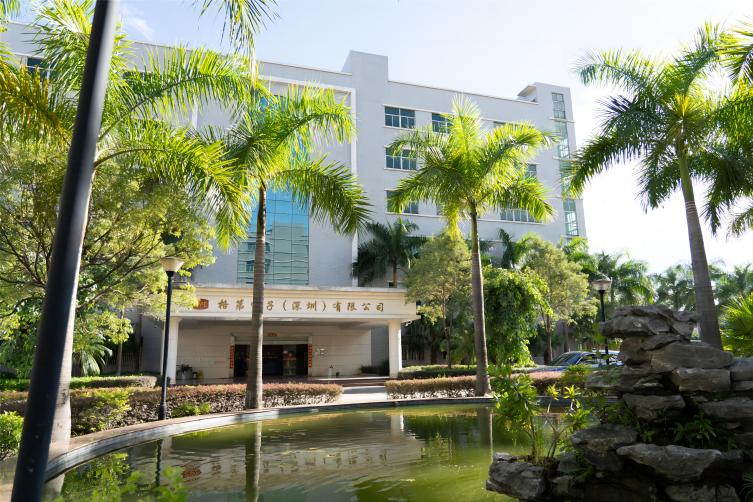

Uzņēmums Goodmind Electronics (Shenzhen) Co., Ltd. tika dibināts 1992. gadā ar pamatkapitālu 18 miljonu ASV dolāru apmērā. Tā rūpnīca atrodas Šenžeņā, un tajā strādā vairāk nekā 1000 darbinieku. Tas ir augsto{9}}tehnoloģiju uzņēmums, kas integrē pētniecību un izstrādi, ražošanu, pārdošanu un servisu. Uzņēmums specializējas antenu / tīkla sakaru / Bluetooth / AV piederumu / viedās mājas / automašīnu piederumu profesionālajā ražošanas uzņēmumā. Rūpnīca ir vertikāli integrēta. Rūpnīcā ir plastmasas apstrāde, metāla štancēšana, cinka liešana, SMT, DIP un montāžas centrs. Uzņēmumam ir spēcīga finansiālā spēja, profesionāla pētniecības un izstrādes komanda, izcilas ražošanas iekārtas un ekonomiska ražošana, un tas ir apņēmies klientiem radīt augstas kvalitātes{13}}produktus.
8-ceļu MoCA (Multimedia over Coax Alliance) pastiprinātājs ir ierīce, ko izmanto MoCA{3}}bāzētos tīklos, lai pastiprinātu un izplatītu MoCA signālus pa koaksiālo kabeļu līnijām. MoCA tehnoloģija ļauj pārsūtīt ātrdarbīgus datus, piemēram, interneta vai multivides saturu, izmantojot esošo koaksiālo kabeļu infrastruktūru, kas parasti atrodas mājās vai ēkās.
Kas ir MoCA pastiprinātājs?
MoCA pastiprinātājs ir ierīce, ko izmanto MoCA tīklos, lai pastiprinātu un izplatītu MoCA signālus pa koaksiālo kabeļu līnijām. Tas pastiprina signālus, lai nodrošinātu optimālu veiktspēju un uzticamību visā tīklā.
Kas ir MoCA tehnoloģija?
MoCA (Multimedia over Coax Alliance) ir tīkla tehnoloģija, kas nodrošina liela ātruma{0}}datu, piemēram, interneta, video un cita multivides satura, pārsūtīšanu, izmantojot esošo koaksiālo kabeļu infrastruktūru mājās vai ēkā.
Kā tiek uzstādīts 8 virzienu MoCA pastiprinātājs?
Instalēšana ietver MoCA pastiprinātāja ievades porta pievienošanu MoCA signāla avotam, piemēram, maršrutētājam vai modemam ar iespējotu MoCA{0}}. Pastiprinātie MoCA signāli pēc tam tiek izplatīti dažādās vietās vai ierīcēs, izmantojot pastiprinātāja izejas portus.

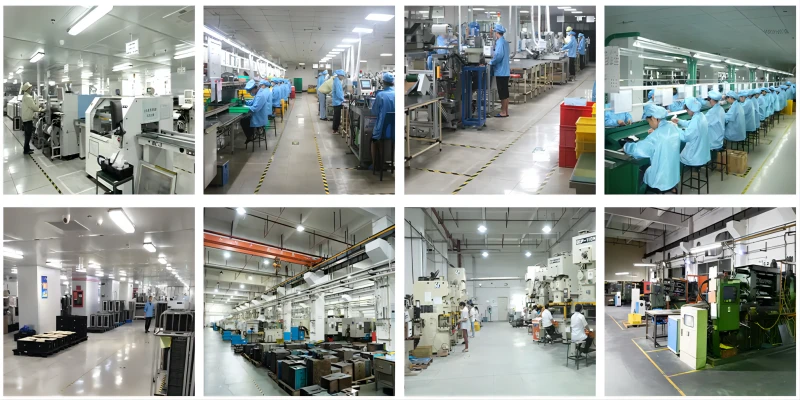

Mūsu ražošanas cehs
Mūsu sertifikāts
FAQ
J: Kāds ir 8 virzienu MoCA pastiprinātāja mērķis?
A: 8 virzienu MoCA pastiprinātāja galvenais mērķis ir pastiprināt un izplatīt MoCA signālus uz vairākām vietām vai ierīcēm MoCA tīklā. Tas nodrošina, ka MoCA signāli saglabā savu stiprumu un kvalitāti visā tīklā.
J: Cik izejas portu ir 8 virzienu MoCA pastiprinātājam?
A: Kā norāda nosaukums, 8 virzienu MoCA pastiprinātājam parasti ir astoņi izejas porti, kas ļauj izplatīt pastiprinātos MoCA signālus līdz astoņām atsevišķām vietām vai ierīcēm tīklā.
J: Kā tiek uzstādīts 8 virzienu MoCA pastiprinātājs?
A. Instalēšana ietver MoCA pastiprinātāja ievades porta pievienošanu MoCA signāla avotam, piemēram, maršrutētājam vai modemam ar iespējotu MoCA{0}}. Pastiprinātie MoCA signāli pēc tam tiek izplatīti dažādās vietās vai ierīcēs, izmantojot pastiprinātāja izejas portus.
J: Vai 8 virzienu MoCA pastiprinātāju var izmantot kopā ar citām MoCA ierīcēm?
A: Jā, 8-ceļu MoCA pastiprinātāju var izmantot kopā ar citām MoCA ierīcēm, piemēram, ar MoCA-iespējotiem maršrutētājiem, modemiem vai MoCA adapteriem, lai izveidotu stabilu un ātrdarbīgu MoCA tīklu.
