Apraksts

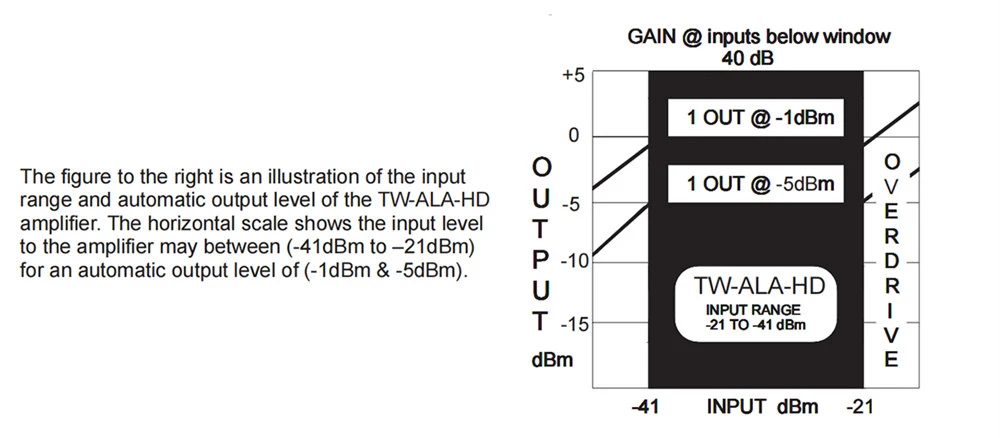

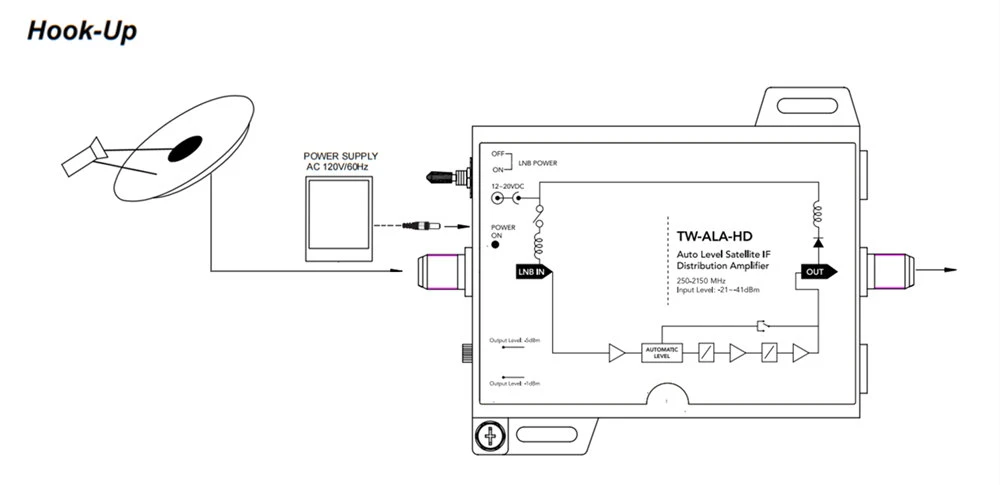

TW{0}}ALA-HD pastiprinātāji apstrādā DBS transponderus koaksiālā kabeļa sadalei. Automātiskā līmeņa vadības shēma nodrošina nemainīgu -1 dBm un - 5 dBm izejas jaudu 20 dB ieejas diapazonā. Ievades diapazons kompensē uzstādīšanas mainīgos lielumus, piemēram, krāna vērtību un kabeļa attālumu. -1dBm un -5dBm izejas līmenis labi darbojas pastiprinātāju kaskādēs. Pastiprinājums tiek papildināts ar 10 dB slīpuma kompensāciju. Modelis TW-ALA-HD automātiskā līmeņa satelīta IF sadales pastiprinātājs ietver barošanas avotu, iekšējo diplekseri, lai darbinātu LNB. IESLĒGŠANAS/IZSLĒGŠANAS slēdzis kontrolē LNB jaudu no RF ievades porta. Gaismas diode norāda, ka LNB jābaro no RF ieejas. Diodes vadītā barošana ļauj nodrošināt pastiprinātāju barošanu no strāvas savienotāja vai ieejas vai izejas "F" savienotāja.
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|||
|
Modeļa numurs: GDAMP-020 (TW-ALA-HD) |
|||
|
ITEM |
TIPISKI |
QC LIMIT |
TESTA APSTĀKĻI |
|
FREKVU DARBALS |
250 -2150 MHz |
|
|
|
GAIN |
|
|
|
|
@INPUTS ZEMĀK ALC ROBEŽA |
31 dB |
28 dB MIN |
|
|
|
34 dB |
33 dB MIN |
|
|
|
39 dB |
38 dB MIN |
|
|
|
43 dB |
41 dB MIN |
|
|
|
± 0,1 dB |
± 0,2 dB |
|
|
LĪDZUMS |
|
|
|
|
ATGRIEŠANAS ZAUDĒJUMS |
|
|
|
|
IEVADE |
- 10 dB |
- 8 dB MIN |
|
|
IZEJA |
- 12 dB |
- 10 dB MIN |
|
|
TROKŠŅA FIGŪRA |
6 dB |
7 dB MAX |
|
|
IZDEVUMU LĪMENIS |
|
-1 dBm un -5 dBm |
32 TRANSPONDERI |
|
IEVADES LĪMENIS |
|
-21 ~ -41 dBm |
@ -1 dBm & -5 dBm OUT |
|
JAUDAS SPECIFIKĀCIJAS |
|
|
|
|
SPRIEGUMS |
|
18VDC |
|
|
PAŠREIZĒJĀ |
|
600mA |
|
|
SAVIENOTĀJS |
|
"F" TIPS |
VISAS OSTAS |
|
IMEDANCE |
|
75 OHM |
VISAS OSTAS |
|
DARBĪBAS TEMPERATŪRA |
|
-20 grādi LĪDZ +50 grādiem |
|
|

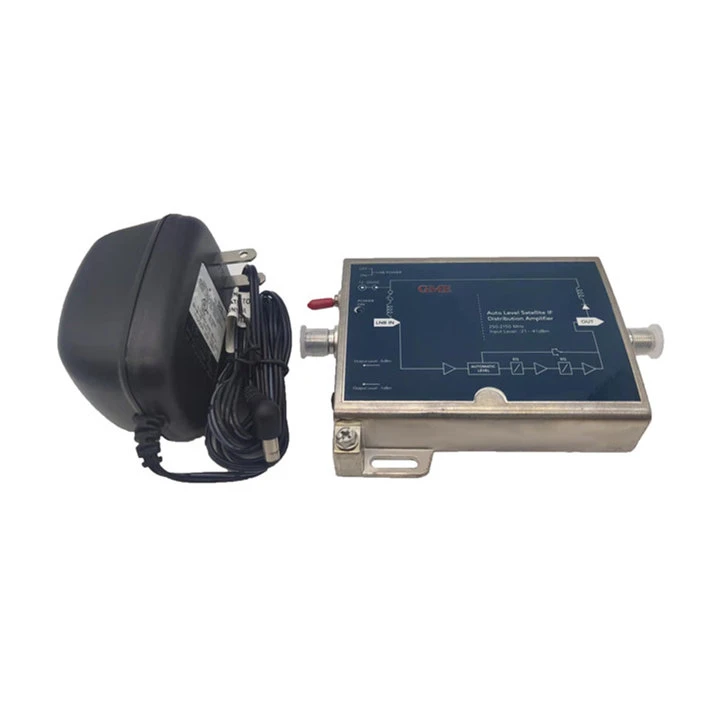

STRĀVAS ADAPTERS |
|
|
|
|
IEVADE |
|
120VAC/60Hz |
|
|
IZEJA |
|
18VDC / 600mA |
|
