Apraksts
54 līdz 2150 MHz DBS, OTA, CATV līnijas barošanas pastiprinātājs ar 14 dB uz priekšu pastiprinājumu un pasīvo apakšjoslas atgriešanos.
SITUĀCIJA
DBS un CATV vai Over The Air signāli ir nepieciešami vairākās vietās, kas savienotas, izmantojot koaksiālo kabeli.
RISINĀJUMS

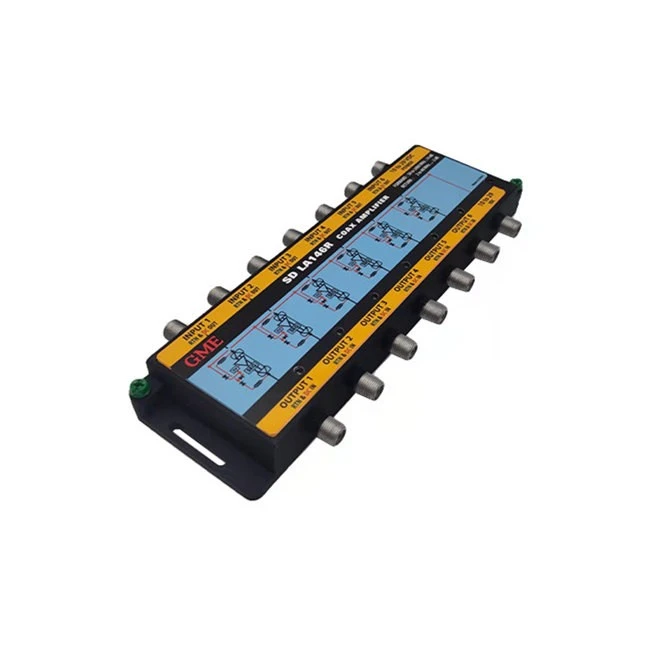

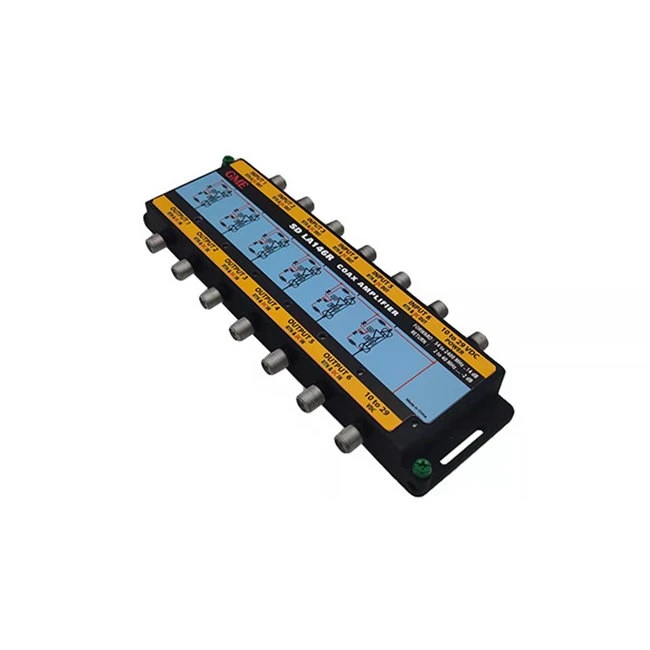

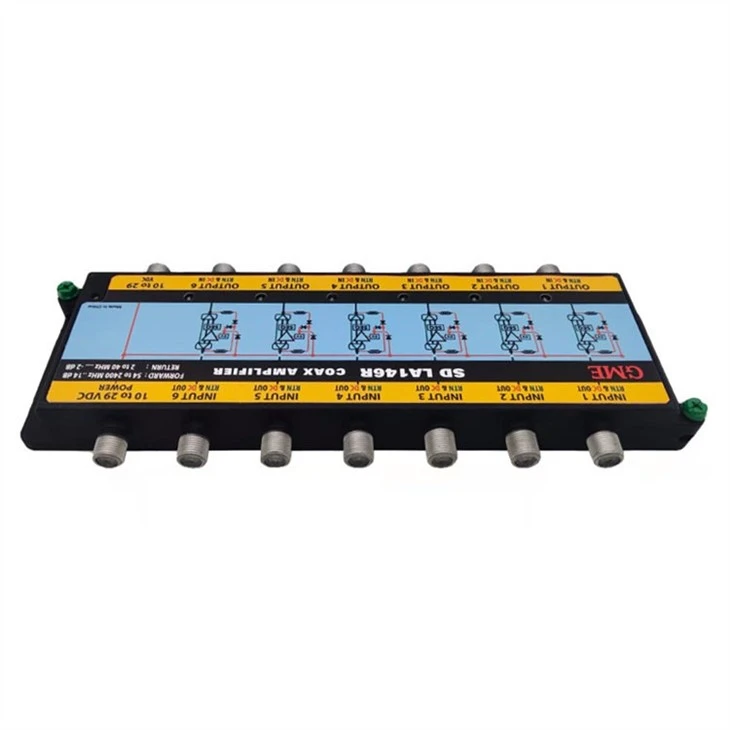

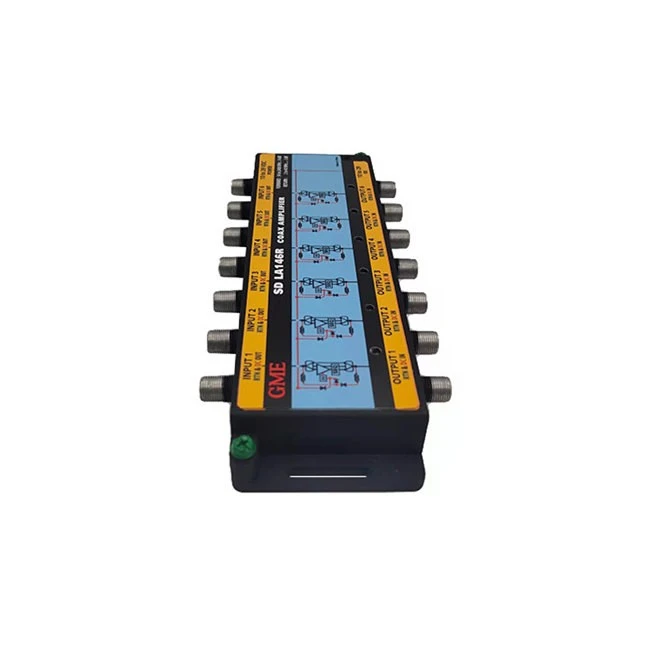

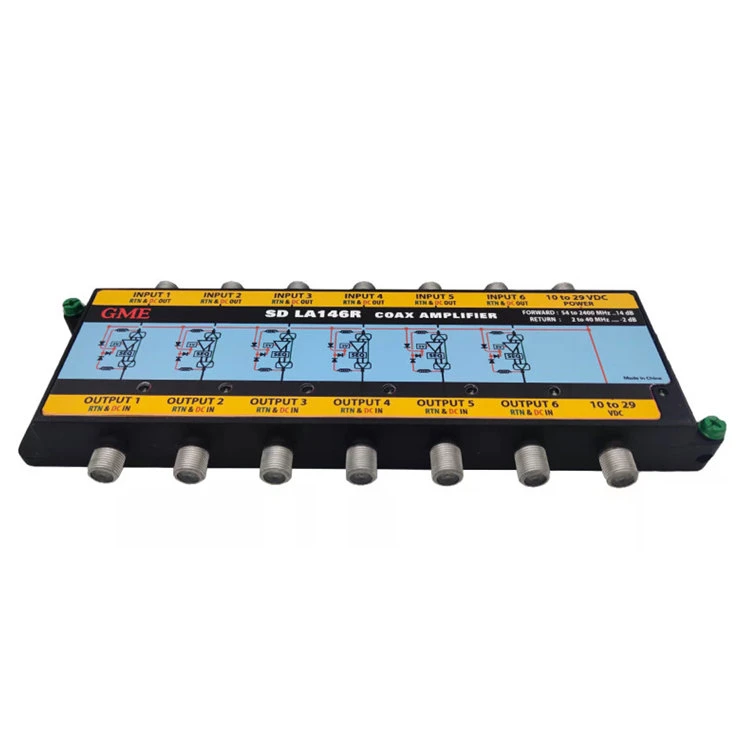

Modeļa LA146R 6 ieejas koaksiālais pastiprinātājs ar atgriešanas ceļu var tikt darbināts ar koaksiālo līniju no katra RF izejas savienotāja. Modelis LA146R-T ietver ārēju barošanas avotu tiešai barošanai. Enerģijas taupīšanas funkcija ļauj pastiprinātājam efektīvi darboties pie 12 līdz 29 voltiem.
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|||||
|
Modeļa numurs: GDAMP-038 (LA146R) |
|||||
|
Vienums |
Min |
Tip |
Maks |
Vienība |
Stāvoklis |
|
Ievadu skaits |
|
6 |
|
|
SAT 1 līdz SAT 6 |
|
Izvadu skaits |
|
6 |
|
|
OUT 1 līdz OUT 6 |
|
Ievades frekvenču diapazons |
250 |
|
2150 |
MHz |
|
|
Ieguvums pie 2150 |
13 |
|
15 |
dB |
|
|
Slīpums 250 līdz 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominālā pretestība |
|
75 |
|
Ω |
|
|
Atdeves zudums (ievade un izvade) |
|
|
-10 |
dB |
250–2150 MHz |
|
Izolācija |
30 |
|
|
dB |
Ar signālu, kas tiek piemērots jebkurai ieejai un izejai kā atsaucei; visiem pārējiem izvadiem izmērītā izolācija būs lielāka par |
|
SPĒKS |
|
|
|
|
|
|
Barošanas avoti |
|
|
|
|
Divas 20 voltu 1 A barošanas |
|
Izejas savienotājiem pievadīts spriegums |
10 |
|
28 |
Vdc |
Katrs atsevišķs pastiprinātājs darbosies atbilstoši specifikācijai, kad katram pastiprinātāja izejas savienotājam tiks pievienots spriegums un tiks |
|
Spriegums ievades savienotājos |
10 |
|
28 |
Vdc |
Katrs atsevišķs pastiprinātājs darbosies atbilstoši specifikācijai, kad ieejas savienotājam tiks pievienots spriegums. Spriegums neparādīsies |
|
20 volti tiek pieslēgti līdzstrāvas LNB portam |
|
20 |
|
|
Šis spriegums darbinās visus sešus pastiprinātājus, un 20 volti būs katra pastiprinātāja ieejas savienotājā. Nav sprieguma |
|
20 volti tiek pieslēgti līdzstrāvas AMP portam |
|
|
|
|
Šis spriegums darbinās visus sešus pastiprinātājus. Pastiprinātāju ieejā vai izejā nebūs sprieguma |
|
20 volti tiek pieslēgti līdzstrāvas LNB portam |
|
20 |
|
Vdc |
20 volti, kas tiek pievienoti DCLNB portam, tiks pārsūtīti uz līdzstrāvas portu |
|
DC AMP ports uz līdzstrāvas porta strāvu |
1.5 |
|
|
A |
|
|
Maksimālais pielietotais spriegums |
|
|
28 |
Vdc |
Jāizdzīvo, ja tiek lietots jebkurā vai visās pieslēgvietās mazāk nekā 24 stundas. |
|
Līdzstrāvas strāvas caurlaides diapazons |
0 |
|
1.5 |
A |
|
|
Līdzstrāvas pretestība |
|
|
0.2 |
omi |
Neattiecas uz kabeli |
|
Līdzstrāvas sprieguma kritums |
|
|
0.4 |
Vdc |
Neattiecas uz kabeli |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvenču diapazons |
17.6 |
22 |
26.4 |
kHz |
Jāiztur bez degradācijas vai izkropļojumiem. |
|
Atsauce uz Eutelsat DiSEqC 2.0 Spec. |
|||||
|
DiSEqC ierīces pretestība |
1000 |
|
|
Ω |
Ierīces pretestība attiecībā pret zemi. Visā DiSEqC frekvenču diapazonā |
|
DiSEqC caur pretestību |
|
|
1 |
Ω |
The impedance the device has in the pass through path. Across the DiSEqC Frequency Range. |
|
ETC vadības vārdi 13/18 pārslēgšanai |
|
|
|
|
Jāiztur bez degradācijas vai izkropļojumiem. To klātbūtne nedrīkst ietekmēt RF veiktspēju. |
|
Skatiet EchoStar 13/18 slēdžu kārbas funkcijas specifikāciju. |
|||||
