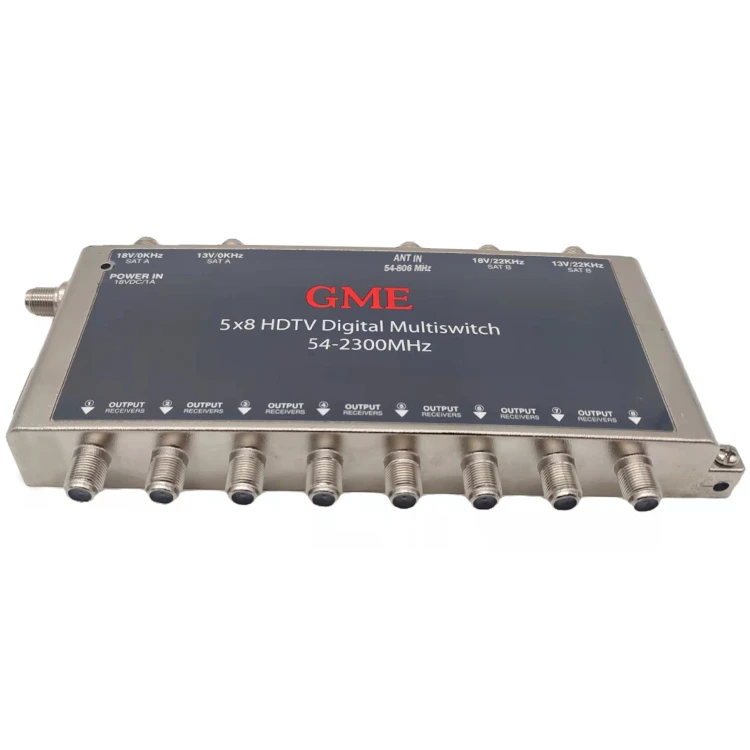

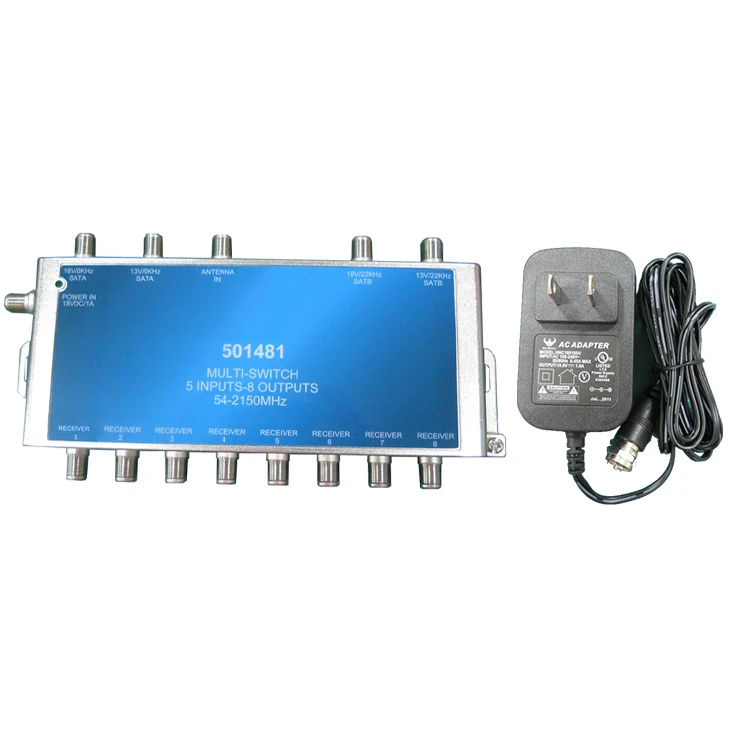

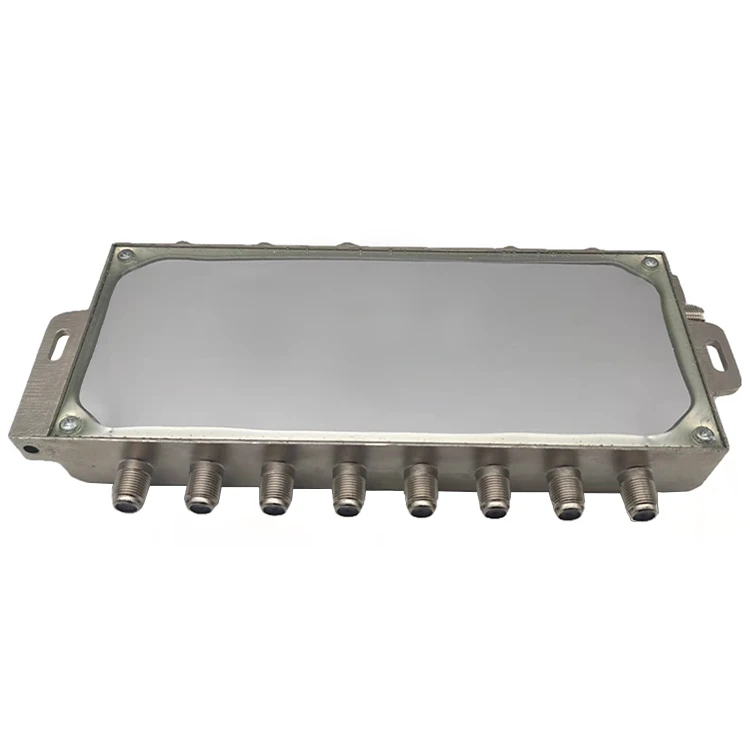

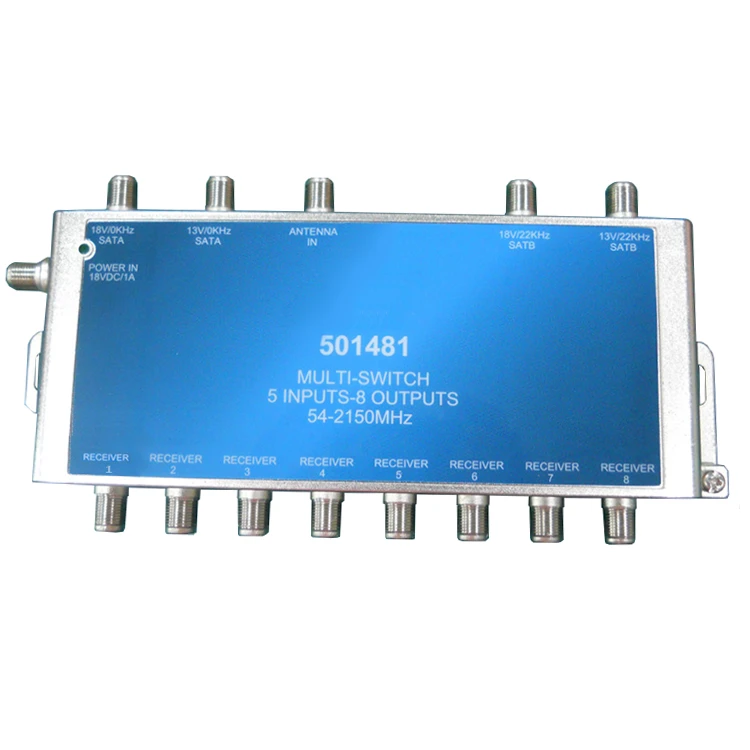

5 × 8 HDTV digitālais multislēdis (5-ieejas × 8 izeju augstas izšķirtspējas digitālās matricas slēdzis)ir profesionāla audio{0}}video signālu izplatīšanas ierīce. Tas elastīgi novirza 5 augstas -izšķirtspējas ievades avotus (piemēram, televizora-pierīces, Blu-ray atskaņotājus, datorus utt.) uz 8 displeja ierīcēm (piemēram, televizoriem, projektoriem, monitoriem).
Funkcijas
- 5 ieejas un 8 izejas
- Katru LNB var darbināt, izmantojot Multiswitch, izmantojot strāvas adapteri, kas savienots ar vairāku slēdzi.
- Katrs pievienotais satelīta uztvērējs var atlasīt programmas vertikālā vai horizontālā polaritātē, izmantojot katrā atsevišķajā uztvērējā iebūvēto polaritātes izvēles iespēju, kas ir IESLĒGTA/IZSLĒGTA 13V/18V un 22KHz.
Specifikācijas
| specifikācija/modelis | 4058/4058-MN | 4058-22KHz |
| Ievades frekvences diapazons (ANTIn) | 40-806 MHz | 40-806 MHz |
| Ievades frekvences diapazons (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Izvade | 40-2150 MHz | 40-2150 MHz |
| Ievietošanas zudums 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Plakanums 40-216 MHz | ±2 dB | ±2 dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Izolācija Sat In Sat 950-2150 MHz | -35 dB | -35 dB |
| Izolācija Out-Out 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Šķērspolarizācija 950-1750 MHz | 35 dB | 35 dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Izolācija B/W 950MHz&860MHz Sat Port | -25 dB | -25 dB |
| 860MHz un 950MHz Ant ports | ||
| Return Loss Ant In 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Izeja 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Ievades jauda 1dB kompresijas antports CH3 ieeja |
103 dBμV | 103 dBμV |
| Ievades jauda 1dB kompresijas satelīta ports 950 MHz ieeja |
96 dB μV | 96 dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Savienotāji (visi porti) | F-Sieviete | F-Sieviete |
| Slēdža spriegums LNBA (18V/OKHz) | 15,5 V līdzstrāva-19,5 V līdzstrāva | 15,5 V līdzstrāva-19,5 V līdzstrāva |
| LNB B (18 V/22 KHz) | 15,5 V līdzstrāva-19,5 V līdzstrāva | 15,5 V līdzstrāva-19,5 V līdzstrāva |
| LNB C (14 V/22 KHz) | 12,5 V līdzstrāva-14,0 V līdzstrāva | 12,5 V līdzstrāva-14,0 V līdzstrāva |
| LNBD (14 V/OKHz) | 12,5 V līdzstrāva-14,0 V līdzstrāva | 12,5 V līdzstrāva-14,0 V līdzstrāva |
| Adaptera barošanas ieeja | 120VAC/60Hz | 120VAC/60Hz |
| Adaptera jaudas izvade | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz signāla varde un pastiprināts LNB Ieeja 22KHz ieslēgta |
22±4KHz 650±250 mVp-lpp |
