Apraksts

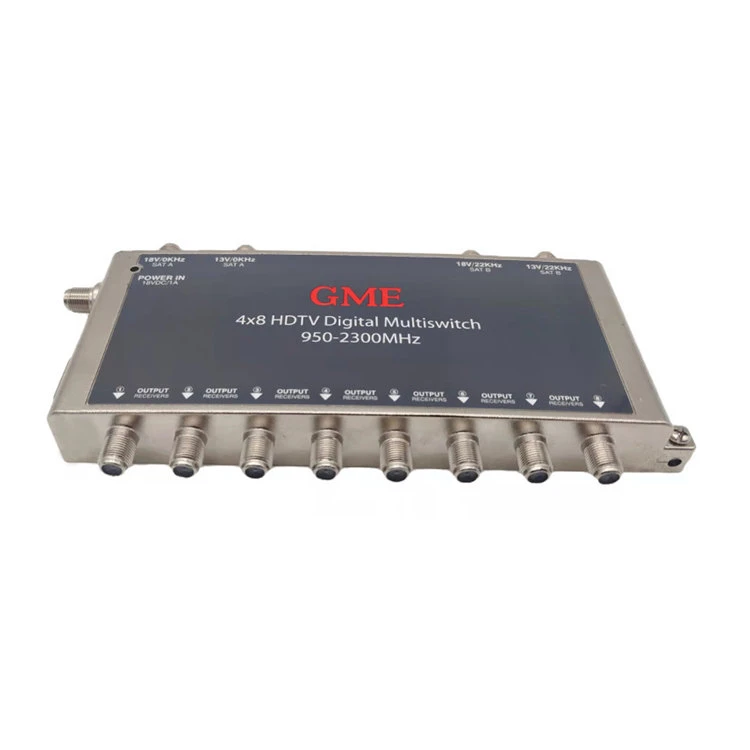

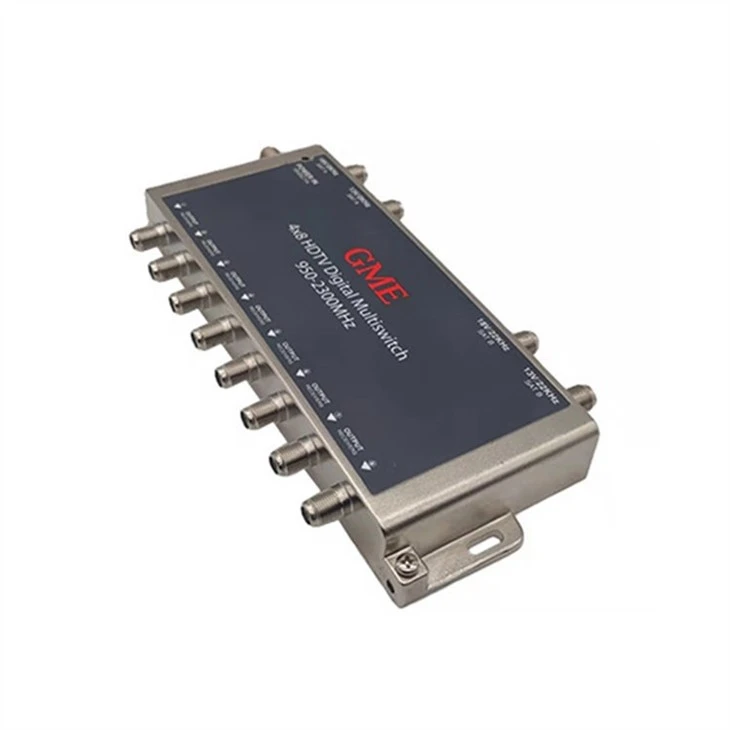

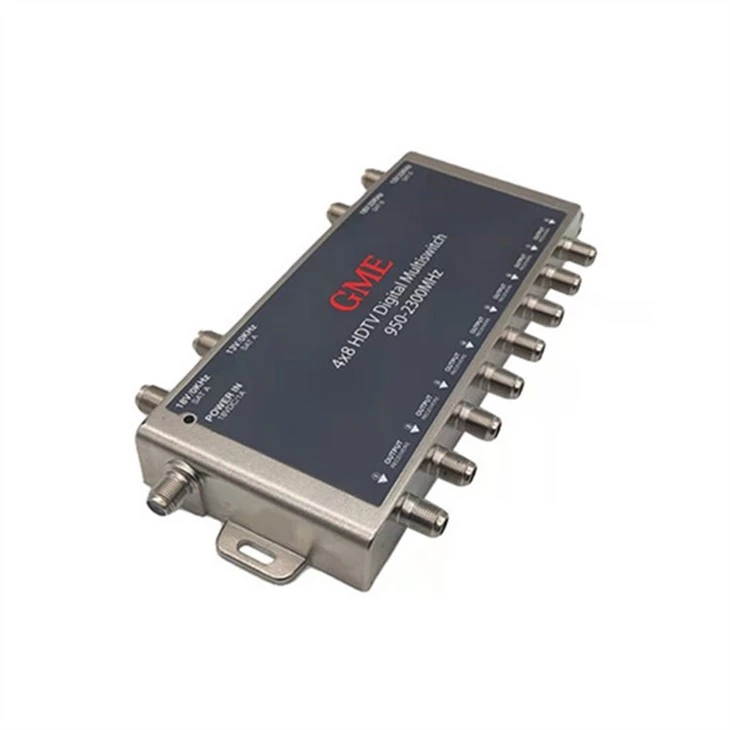

• 4x8 HDTV digitālais daudzslēdzis ir noslēgts, lai to varētu izmantot gan iekštelpās, gan ārā. Tas darbojas ekstremālās temperatūras diapazonā no -34 grādiem līdz +60 grādiem. Tajā ir ieslēgšanas{7}}indikators, kas atvieglo instalēšanu vai problēmu novēršanu.

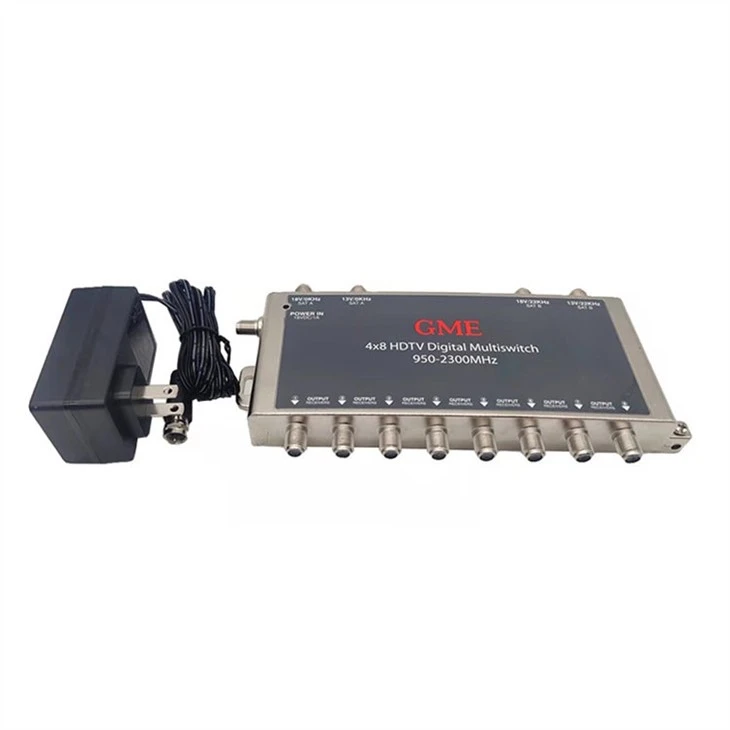

• Maiņstrāvas/līdzstrāvas modulis ir aprīkots ar-atiestatāmu termisko automātisko slēdzi, lai aizsargātu pret bojājumiem, ko var izraisīt īssavienojums uzstādīšanas laikā.

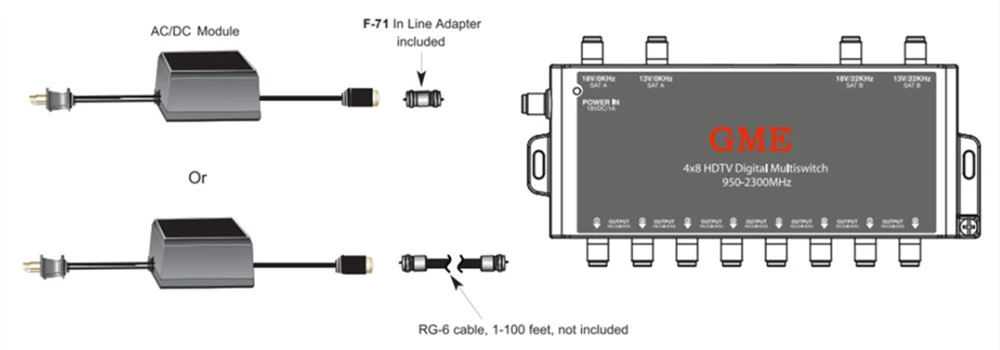

• Maiņstrāvas/līdzstrāvas modulis ir paredzēts savienojumam ar 4048 Multiswitch tieši vai attālināti, izmantojot plaši pieejamu RG-6 kabeli līdz 100 pēdām. Iekļauts F-71 FF adapteris.
Šis slēdzis ļauj esošajai Shaw Direct satelītantenai pievienot 5-8 uztvērējus.
Savienojiet līdz pat astoņiem Shaw Direct vai FTA satelīta uztvērējiem savā mājā, izmantojot 4x8 HDTV digitālo daudzslēdzi.
Ievietojiet televizoru visās savās iecienītākajās telpās, izmantojot šo augstas kvalitātes multislēdzi, kas apstiprināts lietošanai ar Shaw Direct satelītu sistēmām.

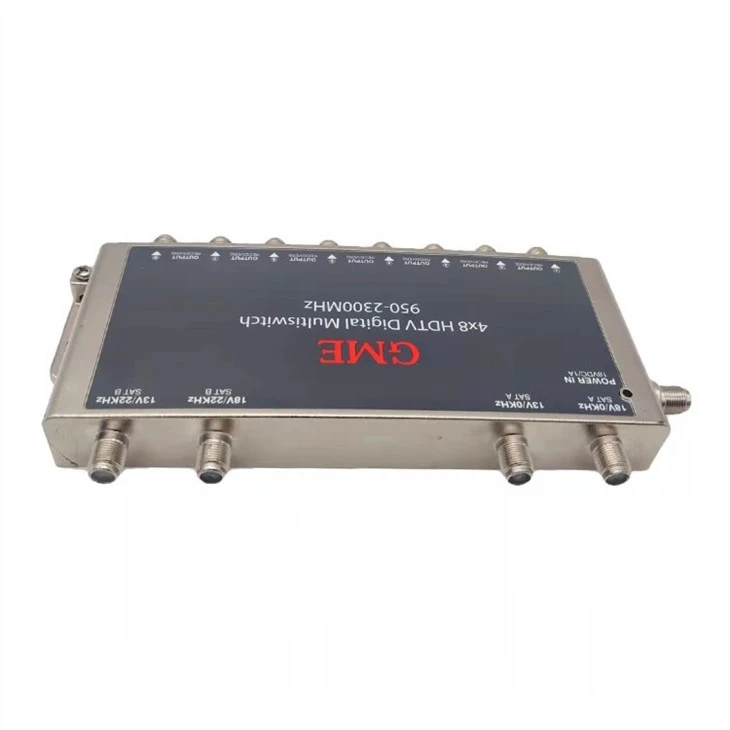

- Savienojiet līdz pat astoņiem satelīta uztvērējiem savai vienai vairāku{1}}satelītantena ar četru LNBF vai diviem atsevišķiem satelītantena ar diviem izvadiem LNBF.
- F-savienojuma barošanas avots.

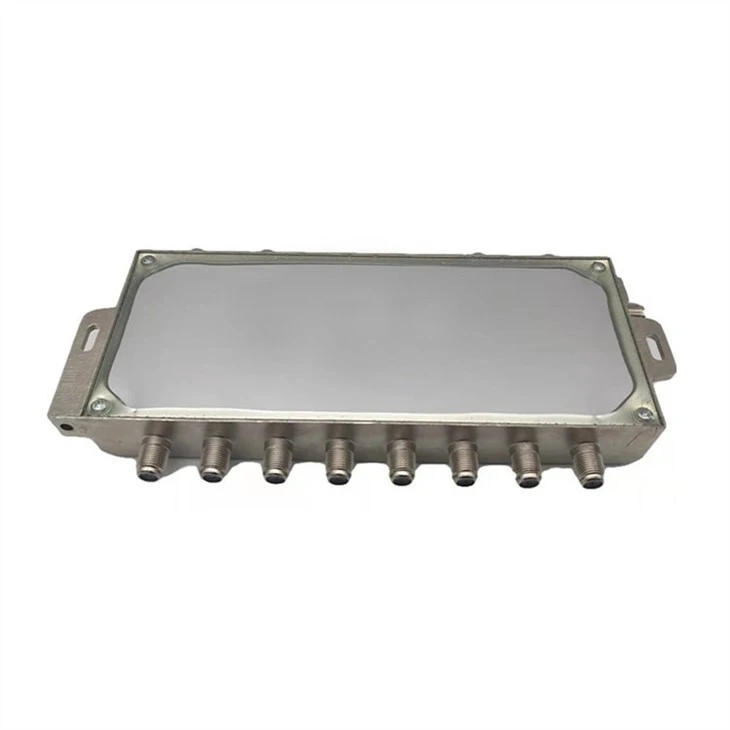

- Izturīgu, ūdensnecaurlaidīgu slēdzi var izmantot iekštelpās vai ārā.
PIEZĪME: Multiswitch nav paredzēts izmantot kā sadalītāju. Visiem 4 koaksiālajiem vadiem no jūsu satelītantena(-ēm) OBLIGĀTI ir jāpievieno, lai šis multislēdzis darbotos pareizi.
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|||
|
Modeļa numurs: GDMS-002 (4048) |
|||
|
ITEM |
TIPISKI |
QC LIMIT |
TESTA APSTĀKĻI |
|
1. FREQ. RANGE |
|
|
|
|
IEVADĪT JA FREKVENCES |
|
950 ~ 2300 MHz |
|
|
2. IEVADĪŠANAS ZAUDĒJUMI |
1 dB |
- 0.5 dB MAKS. |
950 ~ 1450 MHz |
|
- 1.5 dB |
- 2.5 dB MAKS. |
1451 ~ 2150 MHz |
|
|
-2,5 dB |
-3,0 dB MAKS |
2151 ~ 2300 MHz |
|
|
3. PLAŠUMS |
4 dB |
6 dB MAX. (±3 dB) |
950 ~ 1450 MHz |
|
4. IZOLĒŠANA |
6 dB |
8 dB MAX. (±4 dB) |
1451 ~ 2300 MHz |
|
SĒDĒJĀS LAI IESĒDĀS |
- 35 dB |
- 30 dB MIN. |
950 ~ 2300 MHz |
|
OUT TO OUT |
- 30 dB |
- 25 dB MIN. |
950 ~ 2300 MHz |
|
KROSSPOLARIZĀCIJA PAŠI SATELĪTI |
- 30 dB |
- 26 dB MIN. |
950 ~ 1450 MHz |
|
DAŽĀDI SAELLĪTI |
- 35 dB |
- 30 dB MIN |
950 ~ 1450 MHz |
|
5. ATGRIEŠANAS ZAUDĒJUMI |
|
|
|
|
IEVADE |
- 10 dB |
- 8 dB MIN. |
950 ~ 1450 MHz |
|
- 10 dB |
- 7 dB MIN. |
1451 ~ 2300 MHz |
|
|
IZEJA |
- 10 dB |
- 8 dB MIN |
950 ~ 1450 MHz |
|
- 8 dB |
- 6 dB MIN. |
1451 ~ 2300 MHz |
|
|
6. IEVADES IESPĒJAS |
|
|
|
|
1 dB KOMPRESIJA |
102 dBuV |
100 dBuV maks |
950 MHz IEEJA |
|
7. LHCP/RHCP SLĒGŠANAS PUNKTS |
|
14,0 ~ 14,7 V līdzstrāva |
|
|
8. MULTI-SW 22KHz SLĒGŠANAS PUNKTS |
|
150-300 mVp-p |
SINE VIĻŅA PĀRBAUDES SIGNĀLS BEZ MEHĀNISKĀ RELEJA |
|
10. IZEJAS 22KHz SIGNĀLS |
|
|
|
|
RAKSTURA Biežums. |
|
22 ± 4 KHz |
|
|
AMPLITŪDA |
|
650 ± 250 mVp-lpp |
|
|
11. PAŠREIZĒJAIS PATĒRIŅŠ |
|
90mA MAX. |
IZMANTOJOT RX PORTU |
|
12. SPRIEGUMS / STRĀVAS NOVĒRTĒJUMS |
|
|
|
|
13V/0KHz un 13V/22KHz PORTS |
150-200mA |
0 ~ 300 mA |
12.8V ~ 13.5VDC |
|
18V / 0KHz un 18V / 22KHz PORTS |
150-200mA |
0-450 mA |
17,9 V–18,9 V līdzstrāva |
|
13. SAVIENOTĀJI |
|
"F" TIPA SIEVIETE |
VISAS OSTAS |
|
14. ADAPTERA JAUDA |
|
|
|
|
IEVADE |
|
100/240VAC |
|
|
IZEJA |
|
18VDC / 1A |
|
