Apraksts

• Platjoslas frekvenču diapazons no 40 līdz 2300 MHz Augstas veiktspējas SMD daudzslāņu drukātās-shēmas plates dizains nodrošina augstu portu-līdz-portu izolāciju, lai nodrošinātu nepareizu nesēja aizsardzību un samazinātu nevēlamu kanālu mijiedarbību, samazinot attēla kropļojumus.

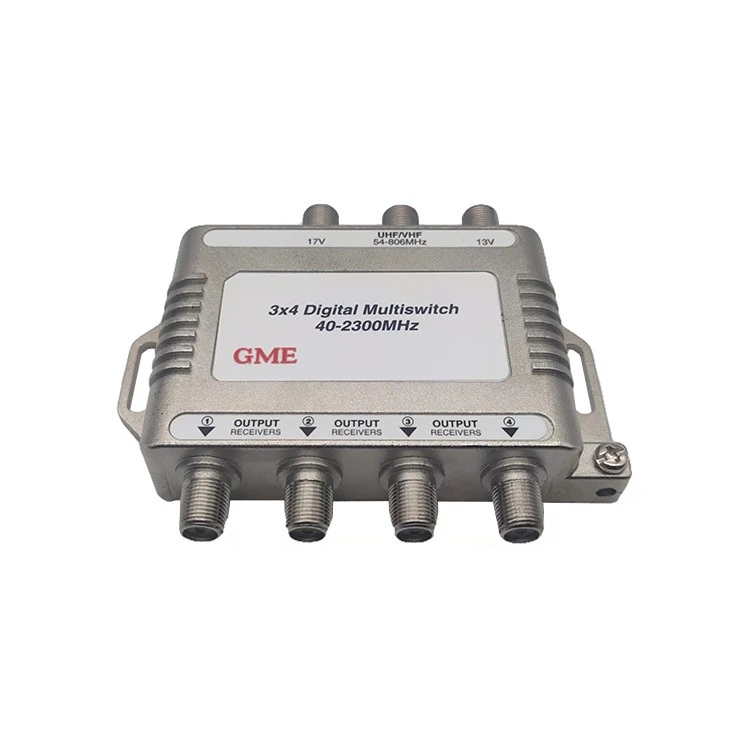

• 3X4 Digital Multiswitch Augstas izejas atdeves zudumu pieslēgvietas, kas īpaši izstrādātas MDU tīkliem un vairāku abonentu lietojumprogrammām, samazina mikrorefleksijas, uzlabo datu atkopšanu un samazina harmoniskos kropļojumus.

• Vienkāršs F{0}} tipa savienotāja interfeisa dizains nodrošina satelīta un antenas signālu novirzīšanu uz 4 vai 8 izejām.

• Augstas -veiktspējas PIN diožu matrica samazina polaritātes pārsūtīšanas laiku un digitālos artefaktus, nodrošinot nemainīgu attēla kvalitāti.

• Antenas signāls tiek apvienots ar satelīta izvadi (daži modeļi), novēršot ārēju apvienošanu, samazinot izmaksas un jucekli.

• Savietojams ar Direct to Home satelīta pakalpojumiem, kas nodrošina sprieguma un toņu pārslēgšanu polaritātes izvēlei.

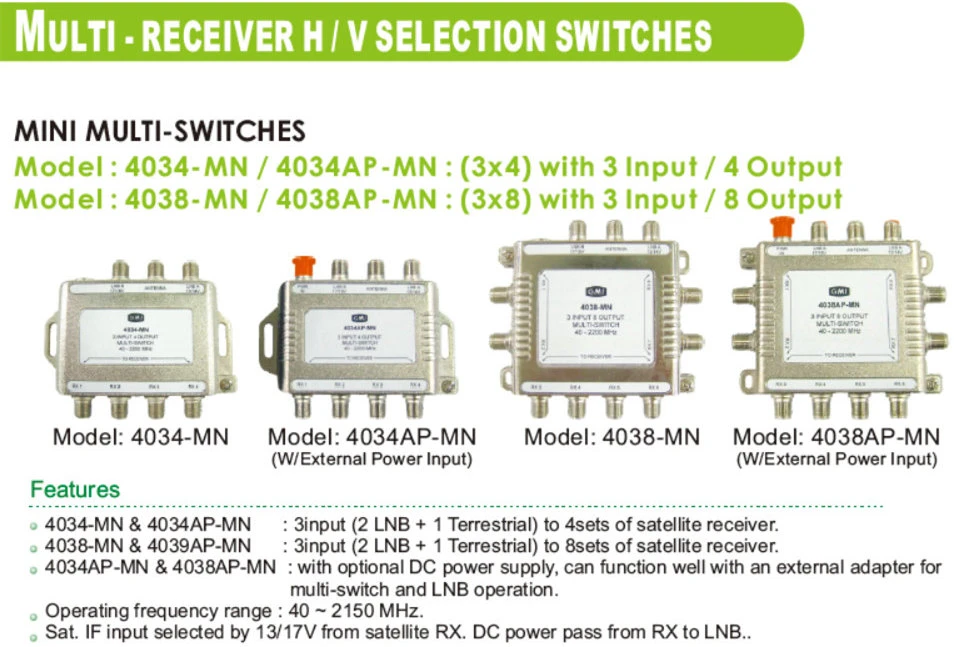

• 3x4 digitālais multiswitch, kas ir saderīgs ar Dish un DirectV.

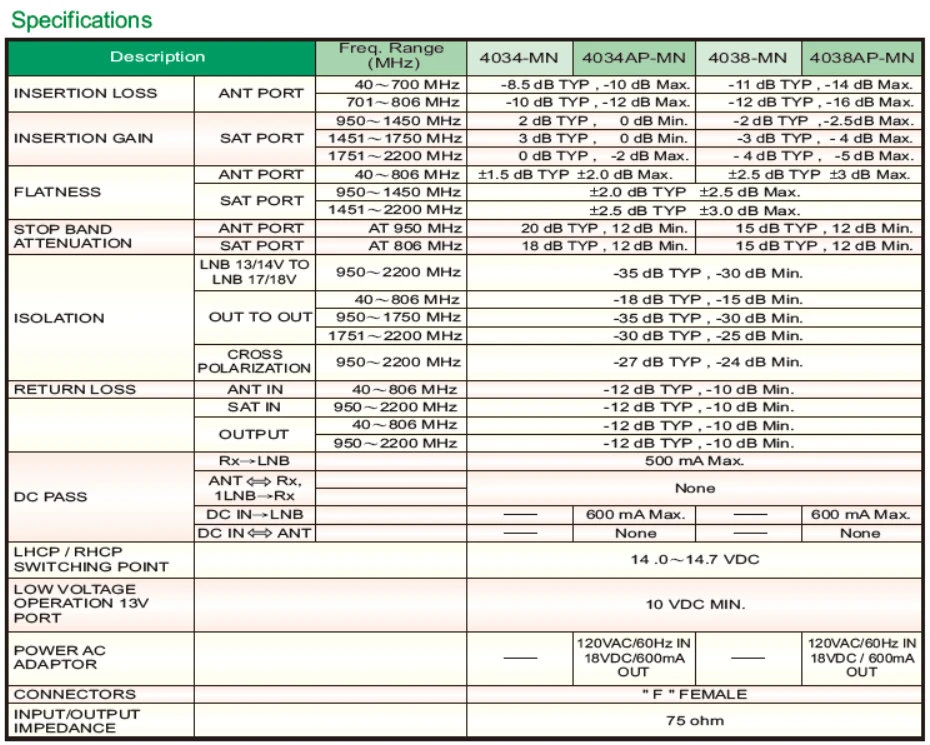

Specifikācija

Izcelsmes vieta: Guanduna, Ķīna
MODEĻA NR.: GDMS-001 (4034MN)
Apraksts		Frek. Diapazons (MHZ)
IEVADĪŠANAS ZAUDĒJUMS	SKUDRU OSTĀ	40 ~ 700 MHz	-8,5 dB TYP, -10 dB Maks.
IEVADĪŠANAS ZAUDĒJUMS	SKUDRU OSTĀ	701 ~ 806 MHz	-10 dB TYP, -12 dB Maks.
IEVADĪŠANAS GAINS	SAT OSTĀ	950 ~ 1450 MHz	2 dB TYP, O dB Min.
		1451 ~ 1750 MHz	3 dB TYP, O dB min.
		1751 ~ 2200 MHz	0 dB TYP, -2 dB Maks.
PLAŠUMS	SKUDRU OSTĀ	40 ~ 806 MHz	±1,5 dB TIPS +2.0 dB Maks.
	SAT OSTĀ	950 ~ 1450 MHz	+2.0 dB TIPS +2.5 dB Maks.
	SAT OSTĀ	1451 ~ 2200 MHz	+2.5 dB TIPS ±3,0 dB Maks.
STOP BAND	SKUDRU OSTĀ	950 MHz frekvencē	20 dB TYP, 12 dB min.
SVINĀŠANA	SAT OSTĀ	806 MHz frekvencē	18 dB TYP, 12 dB min.
IZOLĀCIJA	LNB 13/14V TO	950 ~ 2200 MHz	-35 dB TYP, -30 dB min.
	LNB 17/18V	950 ~ 2200 MHz	-35 dB TYP, -30 dB min.
	OUT TO OUT	40 ~ 806 MHz	-18 dB TYP, -15 dB Min.
		950 ~ 1750 MHz	-35 dB TYP, -30 dB min.
		1751 ~ 2200 MHz	-30 dB TYP, -25 dB Min.
	KRUSTS	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
	POLARIZĀCIJA	950 ~ 2200 MHz	-27 dB TYP, -24 dB Min.
ATGRIEŠANAS ZAUDĒJUMS	SKUDRAS IEKŠĀ	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	SĒDĒJĀS	950 ~ 2200 MHz	-12 dB TYP, -10 dB Min.
	IZEJA	40 ~ 806 MHz	-12 dB TYP, -10 dB Min.
	IZEJA	950 ~ 2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA Maks.
	ATRx,		Nav
	1LNB→Rx		Nav
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0–14,7 V līdzstrāva
SLĒGŠANAS PUNKTS			14,0–14,7 V līdzstrāva
ZEMS SPRIEGUMS			10 VDC MIN.
EKSPLUATĀCIJA 13V
PORTA
POWER AC	-
ADAPTERS	-
SAVIENOTĀJI	"F" SIEVIETE
IEEJA/IZeja	75 omi
IMEDANCE	75 omi
