SWM pagarinājuma līnijas pastiprinātājs

Details

DBS, OTA, CATV, 54 līdz 3000 MHz līnijas barošanas pastiprinātājs ar tiešo pastiprinājumu un apakšjoslu no 2 līdz 42 MHz pasīvo atgriešanos.
LNB vai DBS slēdža izeja ir sadalīta vairākās telpās vai dzīvokļos, un uztvērēja signāla līmenis ir zems attālās vietās.

Category

Pastiprinātājs

Share to

Send Inquiry

Apraksts

DBS, OTA, CATV, 54 līdz 3000 MHz līnijas barošanas pastiprinātājs ar tiešo pastiprinājumu un apakšjoslu no 2 līdz 42 MHz pasīvo atgriešanos.

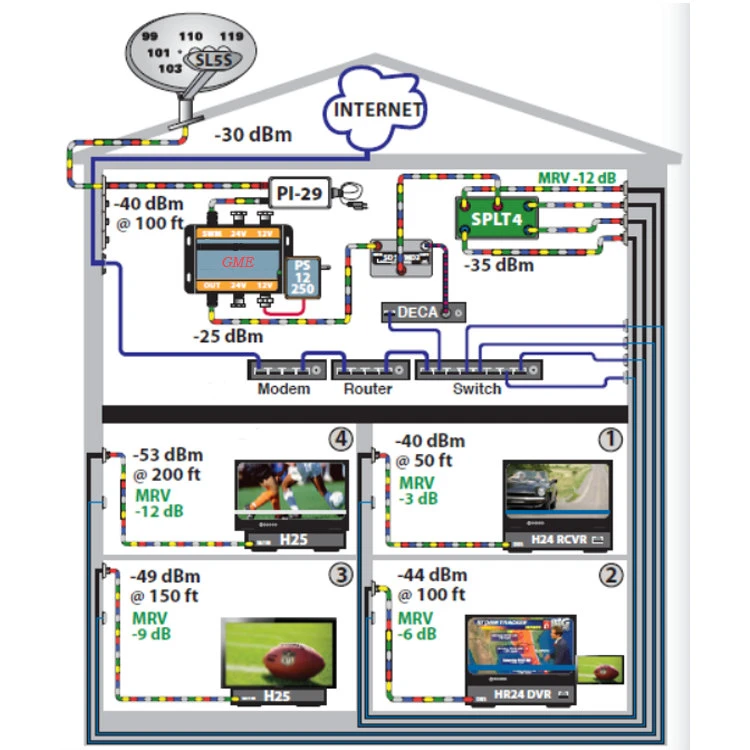

SITUĀCIJA

LNB vai DBS slēdža izeja ir sadalīta vairākās telpās vai dzīvokļos, un uztvērēja signāla līmenis ir zems attālās vietās.

RISINĀJUMS

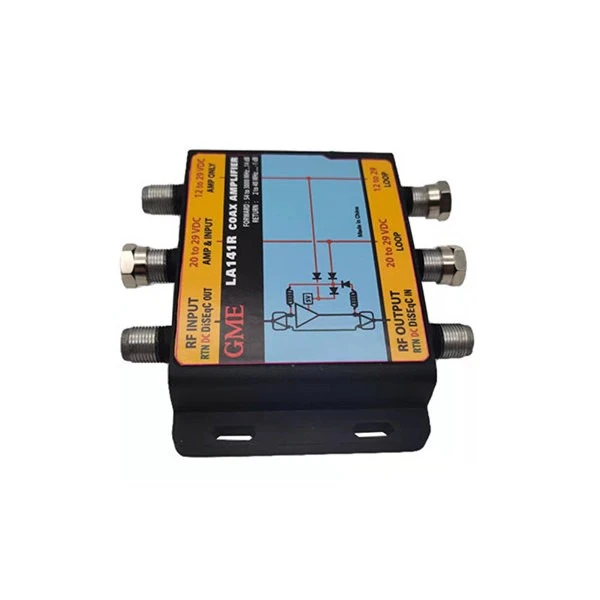

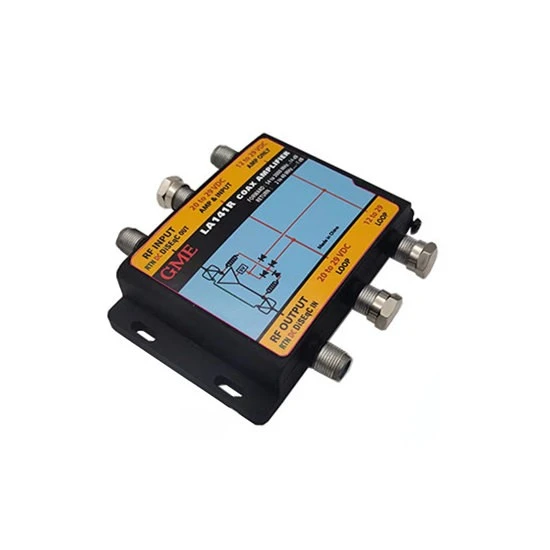

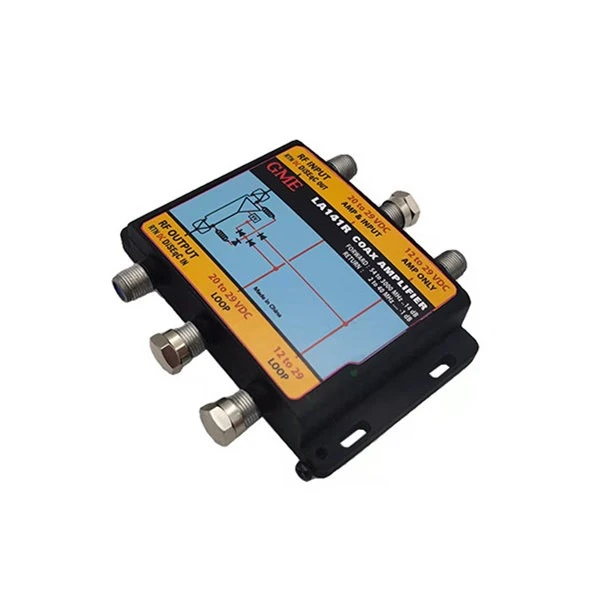

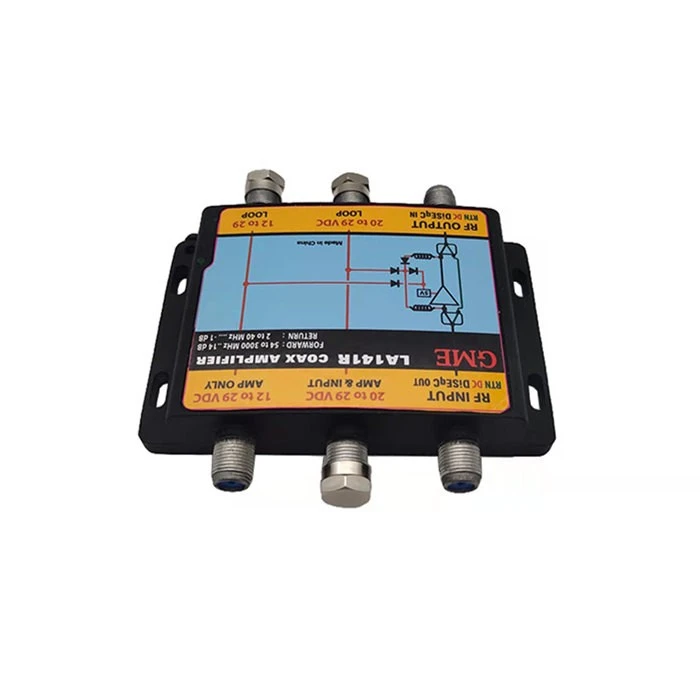

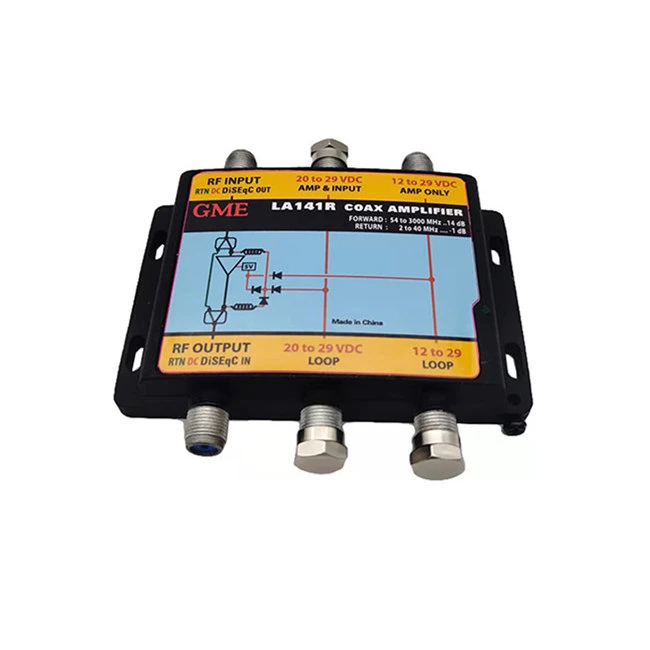

Modeļa LA141R SWM pagarinājuma līnijas pastiprinātājs pastiprina kabeļa un DBS signāla līmeni, iestatot 150 pēdu RG-6 zudumu, vienlaikus nododot datu modema un uztvērēja vadības signālus no uztvērēja uz slēdzi.

Specifikācija

Izcelsmes vieta: Guanduna, Ķīna
Modeļa numurs: GDAMP-024 (LA141R-TA)
ITEM	TIPISKI	QC LIMIT	TESTA APSTĀKĻI
FREQ. RANGE
ATGRIEŠANĀS CEĻŠ			2 ~ 42 MHz
UZ PRIEKŠU CEĻU			54 ~ 3000 MHz
GAIN	+4.8 dB	+4 dB MIN.	54 MHz
	+8 dB	+6 dB MIN.	100 MHz
	+11 dB	+9 dB MIN.	950 MHz
	+13 dB	+11 dB MIN.	1450 MHz
	+14 dB	+12 dB MIN.	2150 MHz
	+15 dB	+13 dB MIN.	2400 MHz
	+14 dB	+12 dB MIN.	3000 MHz
IEVADĪŠANAS ZAUDĒJUMS	-3,8 dB	-4,8 dB MAKS.	2 ~ 42 MHz
ATGRIEŠANAS ZAUDĒJUMS
IEVADE	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 100 MHz
	-15 dB	-12 dB MIN.	101 ~ 1450 MHz
	-12 dB	-10 dB MIN.	1451 ~ 3000 MHz
IZEJA	-13 dB	-11 dB MIN.	2 ~ 42 MHz
	-12 dB	-10 dB MIN.	54 ~ 3000 MHz
IEVADES IESPĒJA (1dB KOMPRESIJA)
	113dBuV	111dBuV MIN.	PIE 250 MHz IEEJAS
	112dBuV	110 dBuV MIN.	AR 950 MHz IEEJA
DARBA SPRIEGUMS		12-36VDC
PAŠREIZĒJAIS PATĒRIŅŠ		130mA MAX.
POWER PASS			OUT→IN
22K IZSNIEDZ			OUT→IN
IMEDANCE			IEKŠĒJĀ/ĀRĒJĀ
SAVIENOTĀJS			VISAS OSTAS
