Aprakstiet

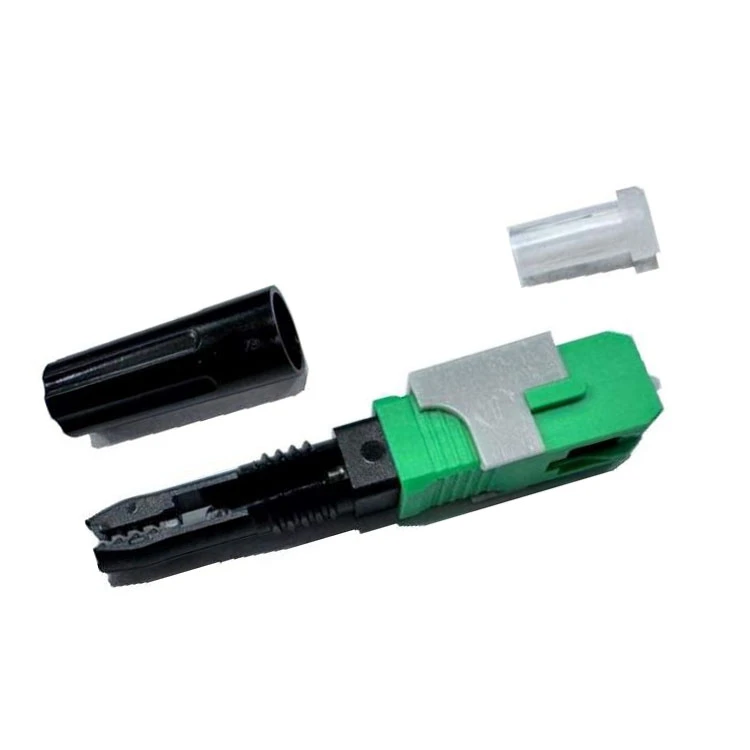

GD{0}}SC/APC-06 savienotājs ir ideāli piemērots plašam lietojumu klāstam. Neatkarīgi no tā, vai tas ir paredzēts lietotāju savienojumiem (FTTH), datu centriem, drošības sistēmām, kabeļtelevīzijai (CATV) vai jebkurai citai lietojumprogrammai, kurai nepieciešami droši optiskās šķiedras savienojumi, šis savienotājs ir ideāls risinājums.
Pielietojums:FTTx, datu telpas transformācija
Atbilstoši risinājumi
- Vienkārša darbība, savienotāju var tieši izmantot ONU, arī ar stiprinājuma spēku, kas pārsniedz 30N, to plaši izmanto tīkla revolūcijas FTTH projektā. Tas arī samazina kontaktligzdu un adapteru izmantošanu, ietaupa projekta izmaksas.
- Izmantojot 86 standarta ligzdu un adapteri, savienotājs veido savienojumu starp nolaižamo kabeli un plākstera vadu. Standarta ligzda 86 nodrošina pilnīgu aizsardzību ar savu unikālo dizainu.
- Piemērojams savienojumam ar uz lauka uzstādāmu iekštelpu kabeli, siksnu, ielāpu vadu un ielāpu vadu pārveidošanai datu telpā un tieši izmanto konkrētā ONU.
Tehniskā specifikācija
| NDESCRIPTIO | SPECIFIKĀCIJA | TEHNISKĀ INFORMĀCIJA | ||||
| OPTISKI | ||||||
| Ievietošanas zudums (IL) | 1310nm un 1550nm | Mazāks vai vienāds ar 0,5 dB | ||||
| Atdeves zaudējumi (RL) APC |
1310nm un 1550nm | Lielāks vai vienāds ar 55 dB | ||||
| VISPĀRĪGI | ||||||
| Savienojuma veids | SC | Zaļš | ||||
| Uzmavas elementi | APC | 8,0±0,5 grādi | ||||
| Diametrs | 2,5 mm | |||||
| Materiāls | Keramikas cirkonijs | |||||
| Šķiedra | G.657A2 | |||||
| Mehāniskā savienošana | stiepes izturība | 4 N - 5 N | ||||
| Ievietota šķiedra | 10 mm ±0,5 mm (125 μ) | |||||
| Šķiedru cilpa | 18 mm ±0,5 mm (250 μ) | |||||
| Gēla ilgums | 20 gadi | |||||
| KABELIS | Kabeļa noturēšana | Kamera/Skrūve 30N /2Min | ||||
| Plakans mini 8. figūra | (5,3±0,2) * (2,0*3,0±0,1) mm | |||||
| Izmēri | mm | L (50±2.5) x W (9 ±0.1) x H (8 ±0 .1) | ||||
| DARBĪBAS | ||||||
| Atkārtota izmantošana | 5 reizes | Vienkārša montāža - Izjaukšana | ||||
| Montāžas soļi | 2 | |||||
| Lineāls/JIG | 1X10 SAVIENOTĀJI | |||||
| Marķēts ar ražotāja nosaukuma logotipu 18*10mm | ||||||
| Klīvera sakabe | 16,2 mm x (XXX) | |||||
| MARĶĒŠANA | ||||||
| SAVIENOTĀJS | Ražotāja nosaukums | |||||
| Klienta vārds | ||||||
| Ražošanas partija Nr. | ||||||
| IEPAKOJUMS (individuālā soma) |
Ražotājs | |||||
| Ražošanas partija Nr. | ||||||
| Šķiedru sagatavošanas attēls 1x1 mērogs | ||||||
| KONTEINERS | ||||||
| IEPAKOJUMS | Kastīte | 100 savienotāji +10 džigi | ||||
| Marķēšana | Ražotājs, modelis, Daudzums, Mfg. Lot |
|||||
| Kvalitātes pārbaude | Optiskās pārbaudes lapa IL & RL | |||||
