Mūsdienu platjoslas piekļuves tīklosFTTH (šķiedras uz mājām)ir kļuvis par dominējošo izvietošanas risinājumu. Patērētāju pieprasījumam pēc augstas-izšķirtspējas video, interaktīvās TV un ātrdarbīga{2}interneta turpina pieaugt,AGC CATV uztvērējs (automātiskās pastiprinājuma kontroles kabeļa televīzijas uztvērējs)spēlē arvien svarīgāku lomu FTTH sistēmās. Šajā rakstā ir sniegts visaptverošs pārskats par FTTH AGC CATV uztvērēja darbības principiem, tehniskajām priekšrocībām, lietojuma scenārijiem un nozares tendencēm,{1}}lai palīdzētu lasītājiem pilnībā izprast šo būtisko tīkla komponentu.
Kas ir FTTH AGC CATV uztvērējs?

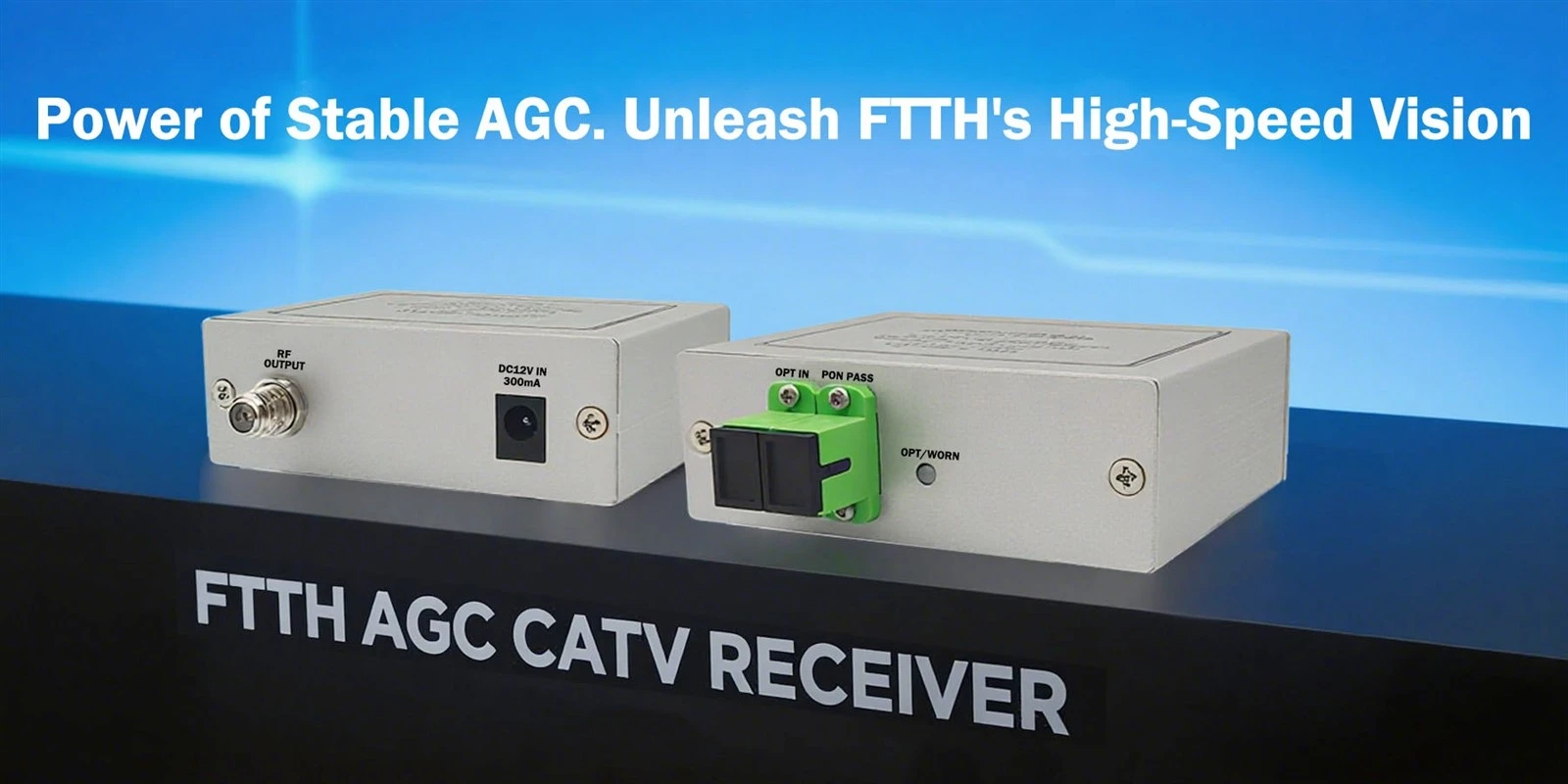

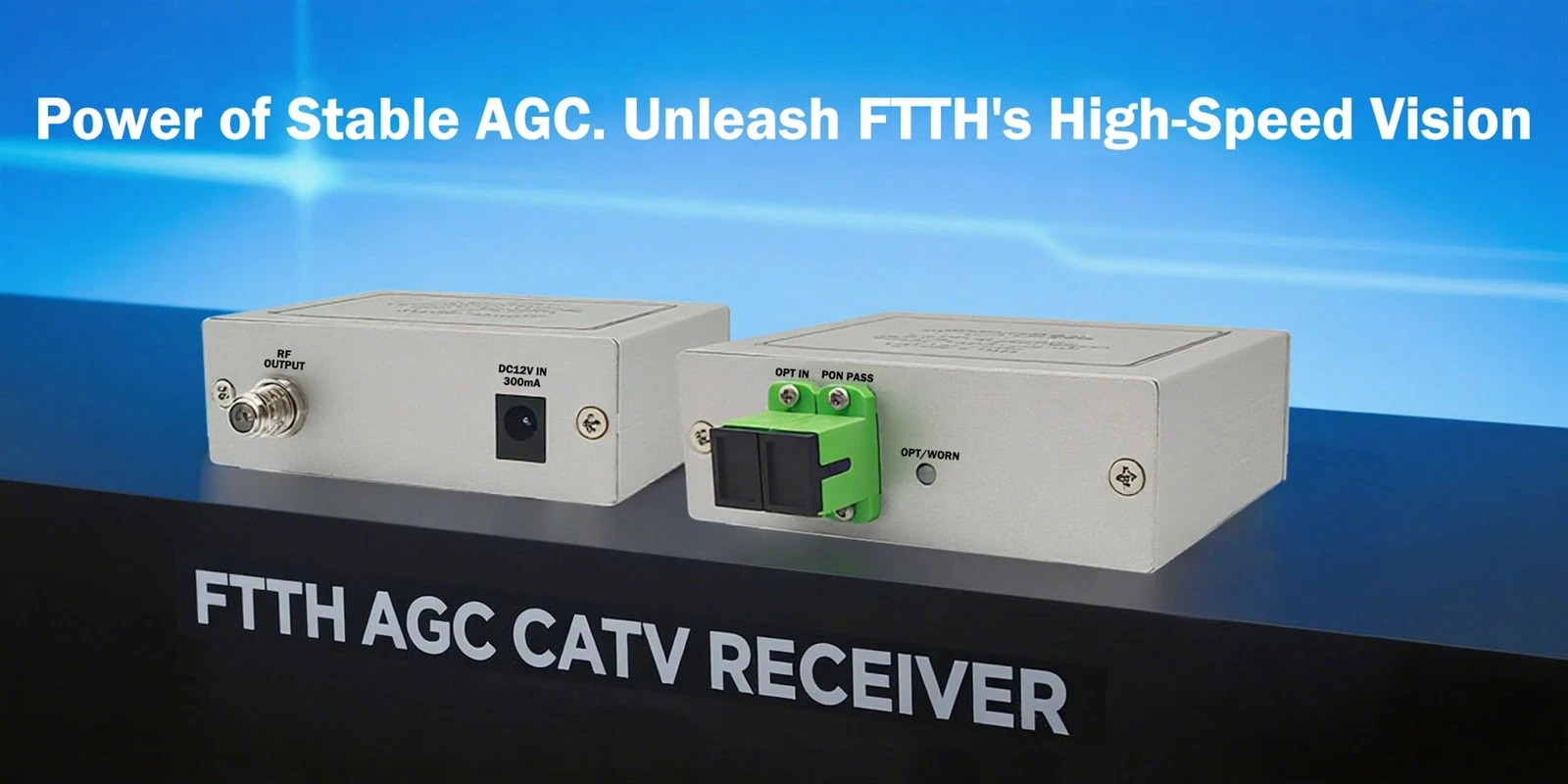

AnFTTH AGC CATV uztvērējsir specializēta RF (radiofrekvences) signāla uztveršanas ierīce, kas paredzēta šķiedru-uz-mājas tīkliem. Tas pārveido analogos vai digitālos CATV signālus, kas tiek pārraidīti, izmantojot optisko šķiedru, atpakaļ RF signālos, kas ir saderīgi ar koaksiālo kabeļu sadali, nodrošinot piegādi galalietotāju ierīcēm, piemēram, televizora pierīcēm un televizoriem.
termins "AGC" apzīmēAutomātiskā pastiprinājuma kontrole, dinamiska signāla pastiprināšanas paņēmiens, kas nodrošina stabilu izejas signāla līmeni-pat tad, ja ieejas optiskā jauda svārstās-, tādējādi saglabājot augstas-vides pārraides kvalitāti.
Kā tas darbojas: vienkāršots pārskats
Optiskā signāla uztveršana: Ierīce saņem pakārtotos CATV optiskos signālus (parasti 1550 nm viļņa garumā), izmantojot standarta šķiedras saskarnes, piemēram, SC/APC no OLT (optiskās līnijas termināļa) vai optiskā sadales punkta.
Opto-elektroniskā konvertēšana: integrēts PIN vai APD fotodetektors pārvērš optisko signālu elektriskā signālā.
AGC apstrāde: Automātiskā pastiprinājuma kontroles ķēde dinamiski pielāgo pastiprinātāja pastiprinājumu, pamatojoties uz ienākošo optisko jaudu, stabilizējot RF izejas līmeni standarta diapazonos (piemēram, 75 ± 3 dBµV).
RF izvade: apstrādātais RF signāls caur F-tipa savienotāju tiek piegādāts lietotāja mājas-koaksiālajā sadales tīklā.
Kāpēc AGC ir tik kritisks?
Reālos -FTTH izvietojumos šķiedras saites garuma, sadalīšanas koeficientu un apkārtējās vides temperatūras atšķirības var izraisīt būtiskas saņemtās optiskās jaudas atšķirības lietotāju galapunktos. Bez AGC:
Zema optiskā jauda→ Samazināta signāla-pret-trokšņu attiecība → Video sniegs vai pikseļi;
Augsta optiskā jauda→ Pastiprinātāja piesātinājums → Signāla kropļojumi un intermodulācijas traucējumi.
AGC{0}}iespējots CATV uztvērējs automātiski kompensē šīs svārstības,ievērojami uzlabojot sistēmas robustumu un nodrošinot konsekventu lietotāja pieredzi-īpaši svarīgi lielos-sadalītos PON tīklos (piemēram, 1:64 vai augstāk).
Galvenās tehniskās specifikācijas un atlases kritēriji
| Parametrs | Tipiskā vērtība/diapazons | Piezīmes |
|---|---|---|
| Ievades viļņa garums | 1550 nm | Savietojams ar EDFA pastiprinātājiem |
| Optiskās ievades jaudas diapazons | -10 līdz +2 dBm (AGC efektīvais diapazons) | Vēlams plašāks diapazons |
| RF izvades līmenis | 75 ± 3 dBµV | Atbilst tādiem standartiem kā GY/T 106-1999 |
| Frekvenču diapazons | 47–862 MHz vai 54–1002 MHz | Atbalsta pilnu CATV kanālu spektru |
| C/N (nesēja-pret{1}}trokšņu attiecība) | Lielāks vai vienāds ar 50 dB | Galvenais signāla kvalitātes rādītājs |
| CSO/CTB | Mazāks vai vienāds ar -65 dBc | Mēra nelineāros kropļojumus |
Izvēloties uztvērēju, par prioritāti piešķiriet AGC dinamisko diapazonu, izvades vienmērīgumu, uzticamību un attālās pārvaldības protokolu (piemēram, SNMP vai TR-069) atbalstu.
Lietojumprogrammu scenāriji
Trīskārši{0}}Play FTTH tīkli: vienlaicīga datu, balss un CATV pakalpojumu sniegšana;
HFC tīkla šķiedras jauninājumi: mantoto koaksiālo pastiprinātāju nomaiņa, lai palielinātu joslas platumu un pārklājumu;
Jaunas dzīvojamās ēkas / viedās kopienas: standarta veidā izvietots-mājas gala savienojuma ierīcēs;
Viesnīcas, dzīvokļu kompleksi (MDU): Centralizēta izvietošana samazina darbības izmaksas.
Nozares tendences un nākotnes perspektīvas
Attīstība DOCSIS 4.0 un 10G-PON virzienā: uztvērējiem jāatbalsta lielāks joslas platums un uzlabotas modulācijas shēmas;
Inteliģenta tālvadības vadība: integrācija ar IoT moduļiem reāllaika statusa{0}}ziņošanai un paredzamajai apkopei;
Miniaturizācija un zems enerģijas patēriņš: estētisko un energoefektivitātes prasību apmierināšana{0}}dzīvojamos apstākļos;
Atbalsts 4K/8K Ultra-HD apraidei: nepieciešama uzlabota C/N attiecība un linearitātes veiktspēja.
