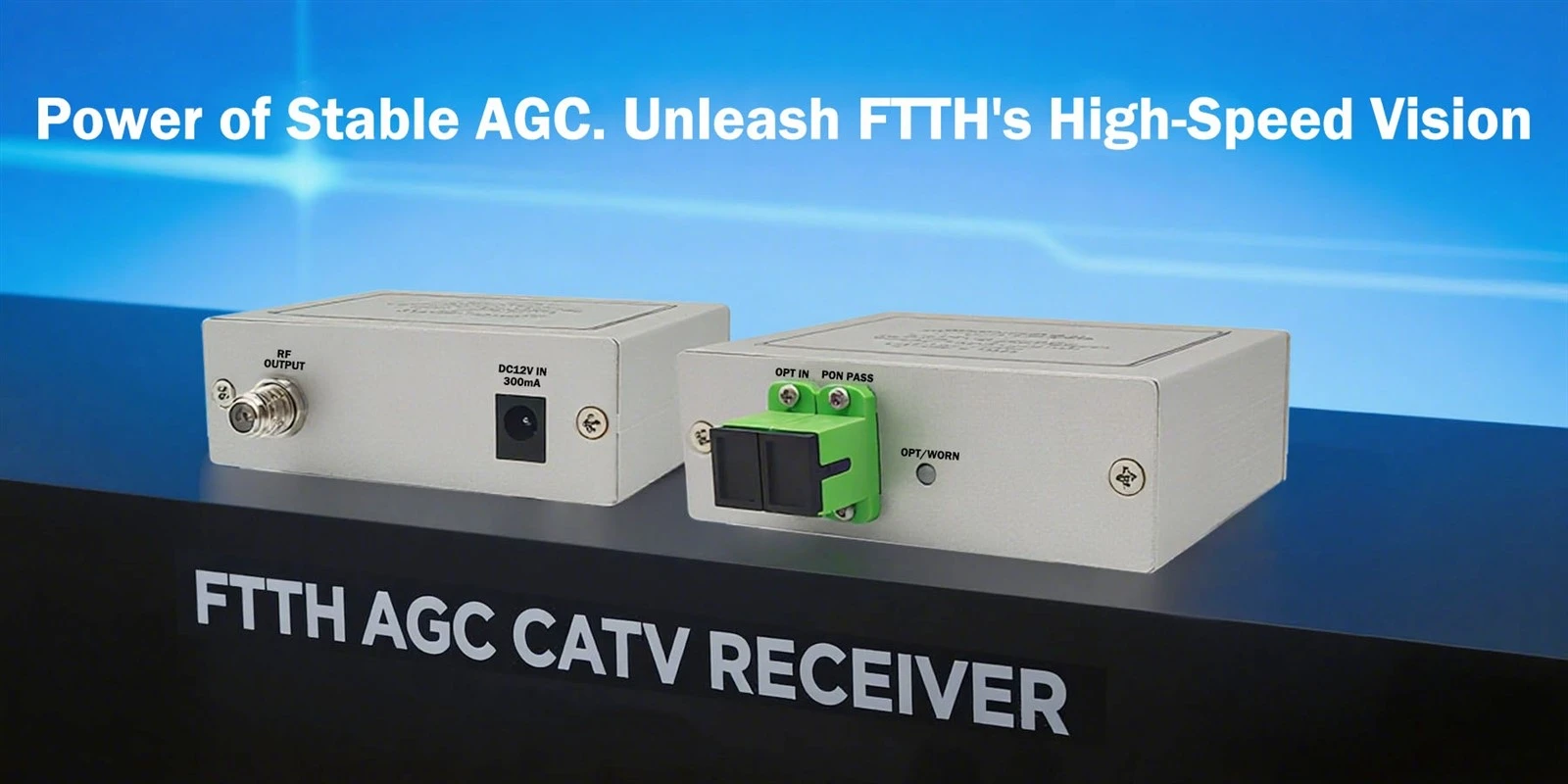

FTTH AGC CATV uztvērējs ir galvenā gala ierīce mūsdienu Fiber{0}}to- (FTTH) tīklos, kas pilda divējādas funkcijas: "optiskā signāla tulkotājs" un "signāla stabilizators". Tās galvenais uzdevums ir efektīvi un droši atdalīt un pārveidot saliktos optiskos viļņus-, kas pārraida ātrdarbīgu- interneta datus un augstas -kvalitatīvas televīzijas pārraides signālus, kas tiek pārraidīti pa vienu šķiedru-, elektriskos signālos, ko var tieši izmantot standarta aprīkojums mājsaimniecībā. Tālāk ir sniegts visaptverošs un padziļināts tā tehnisko detaļu, darbības mehānismu un nozīmes izklāsts.
I. Pamatfunkcija un pozicionēšana
Tipiskā Triple{0}}play FTTH tīklā vienai optiskajai šķiedrai vienlaikus ir jāpārraida:
Pakārtotais datu signāls:Parasti izmanto 1490 nm viļņa garumu interneta piekļuvei, VoIP utt.
Augšējais datu signāls:Lietotāju datu augšupielādei parasti izmanto viļņa garumu 1310 nm.
Pakārtots CATV video signāls:Parasti izmanto 1550 nm viļņa garumu, lai pārraidītu analogās un digitālās apraides TV programmas.
TheFTTH AGC CATV uztvērējsir īpaši atbildīgs par 1550 nm viļņa garuma CATV video signāla apstrādi. Tas precīzi iegūst šo optisko signālu no šķiedras, pārvērš to radiofrekvences (RF) elektriskajā signālā un pa koaksiālo kabeli izvada to uz televizoriem vai televizora pierīcēm. Tā ir iebūvēta-Automātiskā pastiprinājuma kontrole (AGC)ir galvenais, lai nodrošinātu lietotāja pieredzi. Tas automātiski kompensē optiskās ievades jaudas svārstības, ko izraisa tādi faktori kā šķiedru līnijas attālums, lieces vai apkārtējās temperatūras izmaiņas, garantējot, ka televizora RF signāla līmenis paliek nemainīgs. Tas novērš attēla problēmas, piemēram, sniegu, mozaīkas rakstus vai pārtraukumus.
II. -Padziļināta galveno komponentu un tehnoloģiju analīze
1. Optiskais priekšējais-beigas un WDM filtrs
Precīza filtrēšana:Ierīcē ir integrēts augstas veiktspējas{0}}viļņu dalīšanas multipleksēšanas (WDM) filtrs. Tās caurlaides joslas raksturlielumi ir ļoti optimizēti 1550 nm viļņa garumam, ļaujot precīzi atdalīt 1550 nm CATV optisko signālu no jauktiem 1310/1490/1550 nm optiskajiem signāliem ar ļoti zemu ievietošanas zudumu un šķērsrunu. Tas arī nodrošina, ka datu kanāla optiskie signāli tiek cauri bez zudumiem (uz nākamo ONU/optisko modemu apstrādei).
Fotodetektors (PIN vai APD):Šī ir uztvērēja "acs". Tas pārveido atdalīto 1550 nm optisko signālu vājā elektriskajā signālā. Liela-attāluma un lielas jaudas ievades scenārijos var izmantot Avalanche Photodiode (APD), pateicoties tās iekšējai pastiprināšanai un lielākai jutībai.
2. Automātiskās pastiprinājuma kontroles (AGC) sistēmas precīza darbība
AGC sistēma ir visas ierīces "inteliģentā sirds", kas darbojas kā nepārtraukta slēgta{0}}cikla atgriezeniskā saite:
Signāla noteikšana:Sistēma nepārtraukti uzrauga RF signāla līmeni pēc fotoelektriskās pārveidošanas un sākotnējās pastiprināšanas.
Salīdzinājums un kļūdu ģenerēšana:Tas salīdzina konstatēto signāla līmeni ar iepriekš iestatītu ideālu atsauces līmeni, lai aprēķinātu kļūdas vērtību.
Dinamiskā pastiprinājuma regulēšana:Šis kļūdas signāls vada mainīgā pastiprinājuma pastiprinātāju (VGA) vai kontrolē fotodetektora nobīdes spriegumu. Ja ieejas optiskā jauda samazinās (piemēram, līdz -8 dBm), AGC pavēl palielināt pastiprinājumu. Ja ieejas optiskā jauda palielinās (piemēram, līdz +2 dBm), tas attiecīgi samazina pastiprinājumu.
Stabila izvade:Izmantojot šo dinamisko regulēšanu, neatkarīgi no tā, kā ieejas optiskā jauda mainās norādītajā plašajā diapazonā (piemēram, no +2 dBm līdz -8 dBm), galīgo izejas RF signāla līmeni (piemēram, nominālo 65 dBµV) var uzturēt ar augstu stabilitāti, parasti ar kļūdu ±1 dB. Tas pilnībā novērš attēla kvalitātes problēmas, ko izraisa signāla svārstības.
3. RF apstrādes un izvades modulis
Vairāku{0}}pakāpju pastiprināšana un izlīdzināšana:Pēc tam, kad to kontrolē galvenais AGC, signāls nonāk nākamajā RF pastiprināšanas ķēdē, lai sasniegtu pietiekamu izejas piedziņas spēju. Uzlabotie modeļi var ietvert arīAutomātiskā slīpuma kontrole (ASC), kas var automātiski kompensēt šķiedras diferenciālo reakciju uz dažādu frekvenču RF apakšnesējiem, nodrošinot vienmērīgumu visā TV frekvenču joslas platumā (piemēram, 47-1000 MHz vai vairāk).
Izvades porti un izolācija:Parasti nodrošina 1 līdz 4 RF izejas portus (piemēram, F- tipa savienotājus) ar augstu izolāciju, lai samazinātu traucējumus starp vairākām izejām. Portiem ir laba aizsardzība pret zibens pārspriegumu un elektrostatisko izlādi (ESD).
4. Strukturālā projektēšana un vides pielāgošanās spēja
Izturīgs korpuss:Parasti tiek izmantots liets{0}} alumīnija sakausējuma korpuss, kas nodrošina trīskāršas siltuma izkliedes funkcijas (efektīva siltuma izvadīšana no iekšējiem pastiprinātājiem), elektromagnētiskais ekranējums (EMI) (ārēju traucējumu un iekšējā signāla noplūdes novēršana) un mehāniskā aizsardzība.
Visa-aizsardzība pret laikapstākļiem:Āra vai iekštelpu/āra modeļiem ir augsta ūdensnecaurlaidības un putekļu necaurlaidības pakāpe (piemēram, IP65 vērtējums), kas spēj izturēt skarbās vides, piemēram, stipru aukstumu, augstu temperatūru un augstu mitruma līmeni, nodrošinot ilgstošu-uzticamu darbību.
Elastīga uzstādīšana:Kompaktais dizains atbalsta piestiprināšanu pie sienas-, staba-montēšanu vai novietošanu uz darbvirsmas, pielāgojoties dažādiem uzstādīšanas punktiem mājās (piemēram, informācijas kastē, blakus televizora skapītim).
III. No beigām-līdz-beigām darbplūsmas FTTH tīklā
Signāla ievadīšana:1550 nm viļņa garuma CATV optiskais signāls no operatora galvas tiek apvienots ar 1490/1310 nm datu optiskajiem signāliem no centrālā biroja OLT ārējā WDM kombinētājā vai optiskā pastiprinātājā. Apvienotais signāls tiek pārraidīts pa mugurkaula un sadales tīkla šķiedrām uz abonenta telpām.
Signāla atdalīšana:Nolaižamā šķiedra vispirms savienojas ar optisko sadalītāju (ja tāds ir), pēc tam ar klienta telpas aprīkojuma zonu. Šeit ir ievades portsFTTH AGC CATV uztvērējssaņem jaukto optisko signālu. Tā iekšējais WDM filtrs vispirms "noņem" 1550 nm CATV optisko signālu, novirzot to uz CATV uztvērēja ceļu. Atlikušie 1310/1490 nm optiskie signāli tiek izvadīti caur atsevišķu saiti uz optiskā tīkla bloku (ONU), lai apstrādātu interneta un balss pakalpojumus.
Fotoelektriskā pārveidošana un stabilizācija:Noņemto 1550 nm optisko signālu fotodetektors pārvērš RF elektriskajā signālā. AGC ķēde darbojas reāllaikā, nodrošinot, ka pat tad, ja optiskā jauda nedaudz svārstās laikapstākļu izmaiņu vai tīkla{3}}precīzas regulēšanas dēļ, pārveidotais RF signāla stiprums paliek nemainīgs.
Signāla sadale:Stabilizētais un pastiprinātais augstas kvalitātes -RF signāls tiek izplatīts, izmantojot koaksiālo kabeli uz dažādiem televizoriem vai televizora pierīcēm visā mājā, ļaujot lietotājiem skatīties skaidras, mirgojošas -bezmaksas televīzijas tiešraides.
IV. Kopsavilkums par galvenajām priekšrocībām un vērtību
Galīga stabila lietotāja pieredze:AGC tehnoloģija darbojas kā neredzams sargs, lieliski novēršot lietotājiem nepamanāmās signāla svārstības, nodrošinot nemainīgi skaidrus attēlus.
Liels joslas platums un saderība nākotnē:Atbalsta RF joslas platumu līdz 1 GHz vai pat 1,2 GHz, rezervējot pietiekami daudz vietas 4K/8K Ultra HD televizoram, interaktīvākiem kanāliem un turpmākiem pakalpojumu jauninājumiem.
Vienkāršots tīkls un izmaksu ietaupījumi:Visu pakalpojumu pārsūtīšana pa vienu šķiedru ievērojami samazina operatora kabeļu sarežģītību un darbības izmaksas. Lietotājiem ierīces augstā integrācija ietaupa vietu un vienkāršo uzstādīšanu.
Izcila uzticamība un izturība:Industriālas kvalitātes -konstrukcija un pilnībā noslēgta konstrukcija nodrošina nepārtrauktu un stabilu darbību 24 stundas diennaktī ar ļoti ilgu vidējo laiku starp atteicēm (MTBF), samazinot kopējās īpašumtiesību izmaksas visā tā dzīves ciklā.
Plug{0}}and-Play un ērta apkope:Ierīcei parasti nav nepieciešama sarežģīta lauka konfigurācija, jo izvades līmenis tiek automātiski stabilizēts. Tīkla uzraudzības sistēmas var attālināti uzraudzīt tā statusu, izmantojot nesēja vilni vai citus līdzekļus, atvieglojot kļūdu brīdināšanu un lokalizāciju.
TheFTTH AGC CATV uztvērējsir daudz vairāk nekā vienkāršs "optiskais{0}}uz-elektriskais" pārveidotājs. Tā ir sarežģīta apakšsistēma, kurā ir integrēta uzlabota optiskā filtrēšana, precīza fotoelektriskā pārveidošana, inteliģenta slēgtā-cilpas vadība un izturīgs rūpnieciskais dizains. Tā ir būtiska saikne, kas nodrošina augstas-kvalitatīvu video pakalpojumu netraucētu piegādi Fiber-"pēdējos simts metros" uz-mājām, klusi garantējot, ka miljoniem mājsaimniecību var baudīt stabilus, skaidrus un bagātīgus televīzijas apraides pakalpojumus. Tā ir neaizstājama inteliģenta termināļa ierīce mūsdienu pilnajos optiskās piekļuves tīklos.
