Apraksts

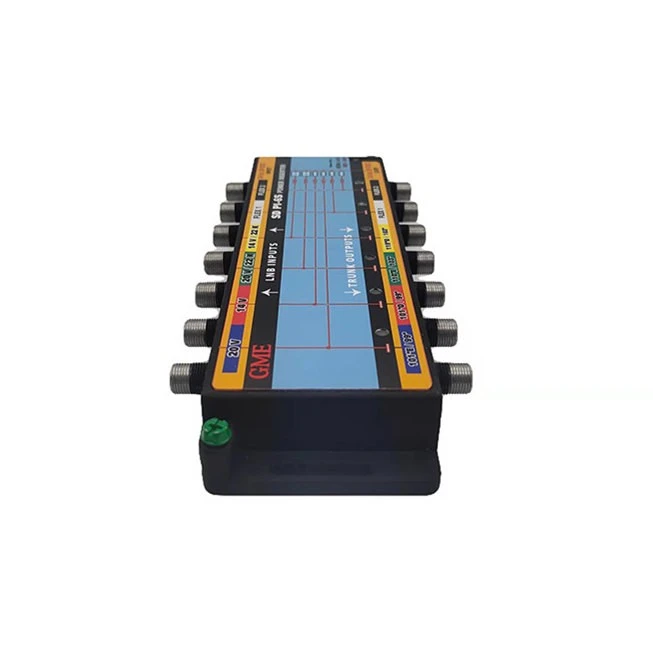

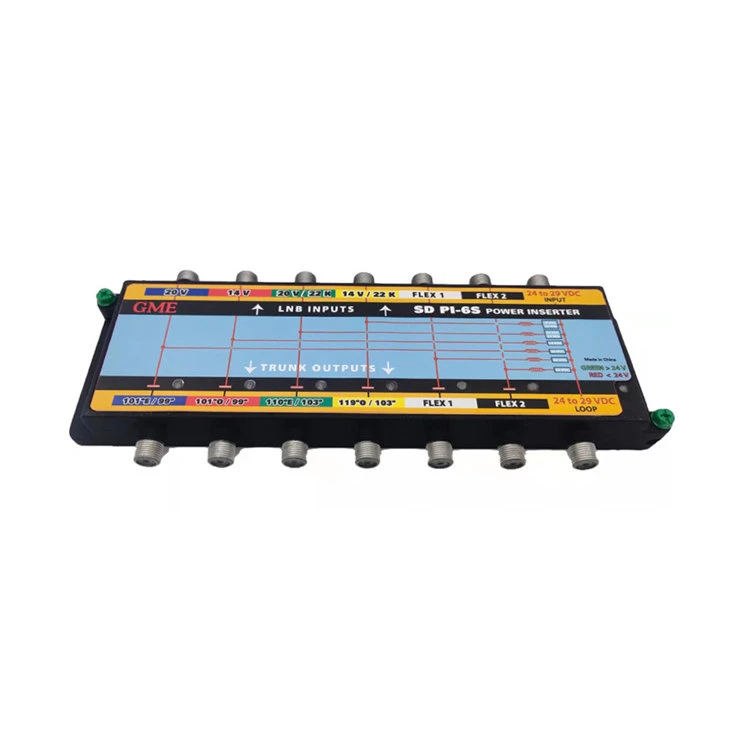

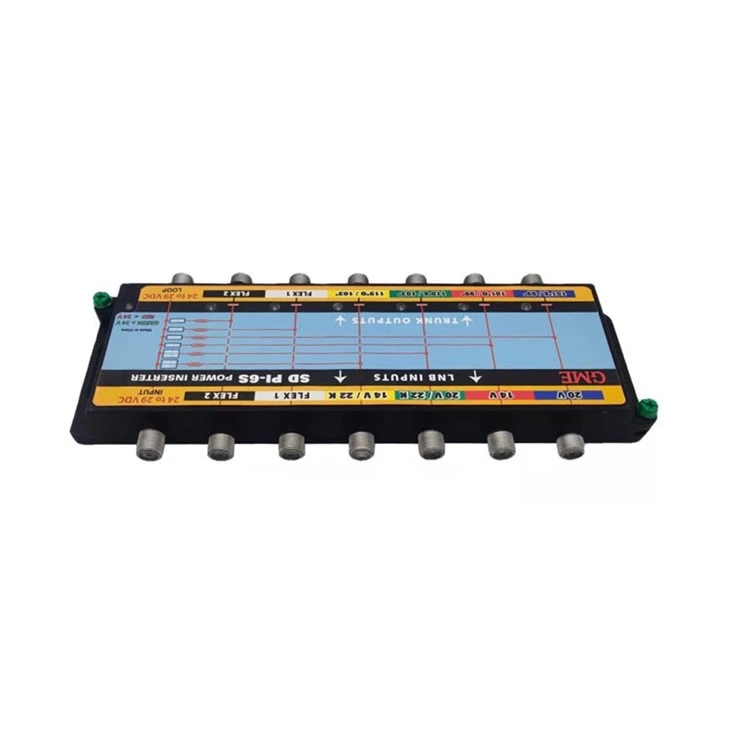

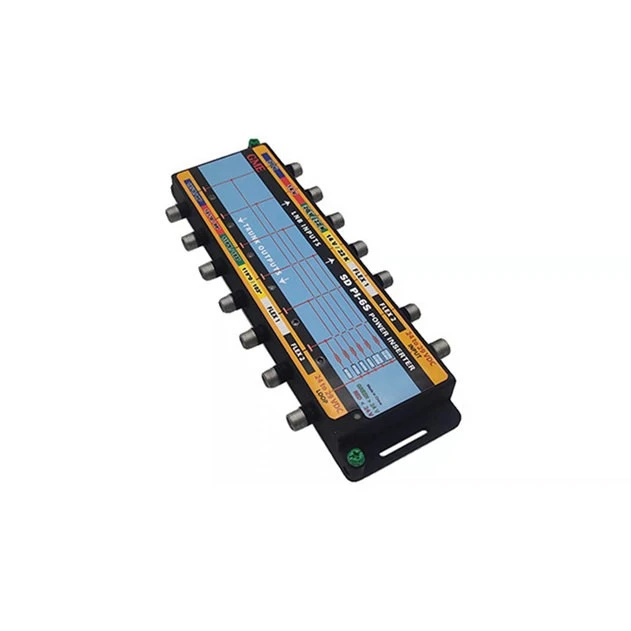

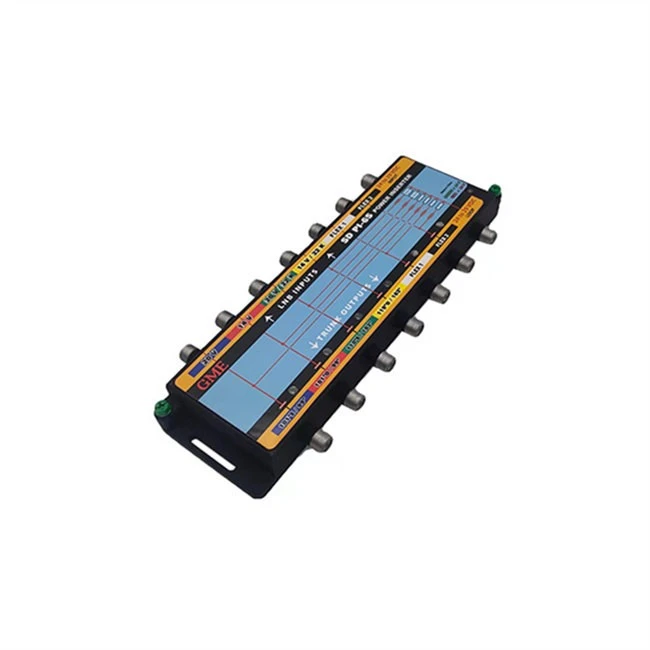

DirecTV satelīta strāvas ievietotāja polaritātes skapītis
Modelis SDPI6S darbina DIRECTV SL5 LNB, polaritāte bloķē četras šķīvja izejas un nodrošina divas 20 V izejas, lai darbinātu DTV66E šķīvja 95º LNB un iespējamo turpmāko polaritāti. Līnijas barošanas pastiprinātājus var darbināt ar strāvas ievietotāju. No īssavienojuma aizsargātā strāvas transformatora ir pieejami divi līdzstrāvas ampēri.
Situācija
Signāli no DIRECTV® (4) polaritātes SLSP-F SlimLine® šķīvja ar SL5 LNB, DTV66E 95º šķīvi un iespējamu 6. polaritāti ir nepieciešami vairākiem slēdžiem.
Risinājums
Modelis SD PI-6S darbina DIRECTV® SL5 LNB, polaritāte bloķē četras šķīvju izejas un nodrošina 20 V FLEX1 un 13 V FLEX2 ieejas, lai darbinātu 95º LNB uz DTV66E šķīvja vai citiem LNB.
Funkcijas
◆ DIRECTV SL5 Ka/Ku joslas platums no 250 līdz 2150 MHz

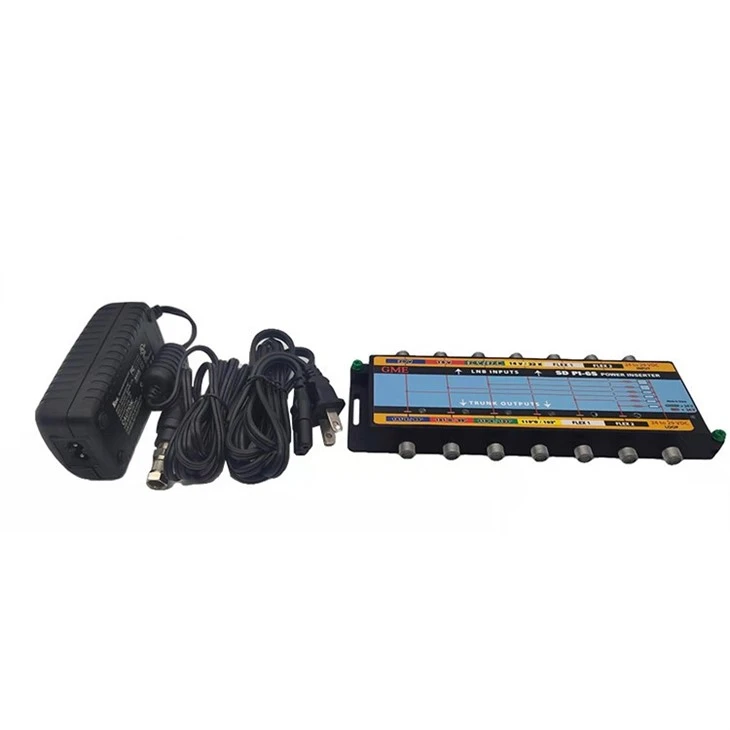

◆ Darbojas ar PI-29 vai PS242000A strāvas adapteriem
◆ Jaudas SL5, SL3 un Worldview LNB
◆ Kompakts korpuss: 1 collas SCTE Indoor F Spacing
◆ Sprieguma līmeņa mērītājs iebūvēts SARKANĀ/ZAĻĀ krāsā
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|||
|
Modeļa numurs: GDINS-001 (SD PI-6S) |
|||
|
ITEM |
TIPISKI |
QCLIMIT |
TESTA APSTĀKĻI |
|
FREQ. RANGE |
|
|
250-2150 MHz |
|
IEVADĪŠANAS ZAUDĒJUMS |
|||
|
|
-1,0 dB |
-1,5 dB MAX |
250-2150 MHz |
|
IZOLĀCIJA |
|||
|
STARP OSTĀM |
-40 dB |
-35dB MIN |
250-2150 MHz |
|
ATGRIEŠANAS ZAUDĒJUMS |
|
|
|
|
IEEJA/IZeja |
-12 dB |
-10dB MIN |
250-2150 MHz |
|
DC POWER NODROŠINĀTĀS IEEJAS |
|||
|
PORTS Nr. 1 (20 V 101 grāds un 99 grādi) |
|
20±0,5 V līdzstrāva |
@50-350 mA |
|
PORTS Nr. 2 (14 V 101 grāds un 99 grādi) |
|
13,5±0,5 V līdzstrāva |
@50-350 mA |
|
PORTS Nr. 3 (22KHz un 20V 110 grādi un 103 grādi) |
|
20±0,5 V līdzstrāva (+22KHz) |
@50-350 mA |
|
PORTS Nr. 4 (22KHz un 14V 119 grādi un 103 grādi) |
|
13,5±0,5 V līdzstrāva (+22KHz) |
@50-350 mA |
|
PORT #5 (FLEX PORT1) |
|
20±0,5V līdzstrāva |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0,5V līdzstrāva |
@50-350 mA |
|
22KHz SIGNĀLA RAKSTUROJUMS |
|||
|
FREQ |
|
22±4KHz |
|
|
DARBA CIKLS |
|
±50﹪ |
＜ 24,0 V līdzstrāva |
|
LĪMENIS |
|
400 mVp-p MIN |
＞ 24,0 V līdzstrāva |
|
POWER LED KRĀSA |
|
SARKANA |
|
|
ATBILSTĪGI: |
|
ZAĻĀ |
|
|
STRĀVAS SLĒGŠANA |
|
24V-29VDC |
STRĀVAS SLĒGŠANA |
|
IEVADE |
|
100-240VAC / 50/60Hz |
VISAS OSTAS |
|
IZEJA |
|
24VDC/2,08A |
VISAS OSTAS |
|
IMEDANCE |
|
75 OHM |
(6) SCTE INDOOR F |
|
SAVIENOTĀJS |
|
"F" TIPA SIEVIETE |
|
|
IEVADES/IZvades POSTU SKAITS |
|
|
|
Uzņēmuma profils

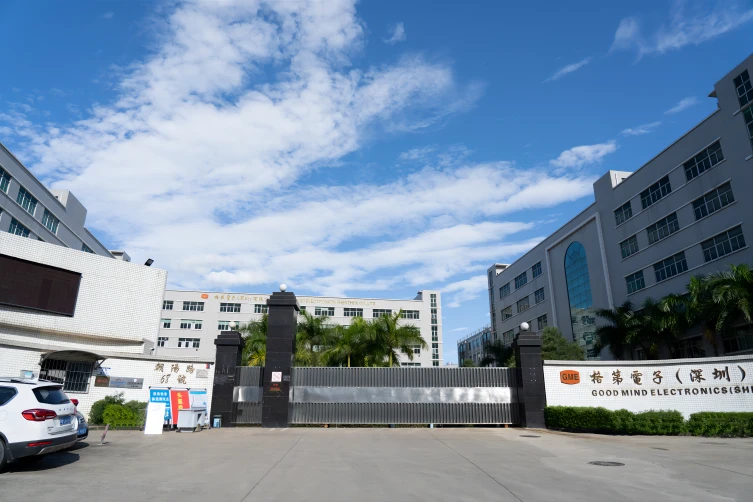

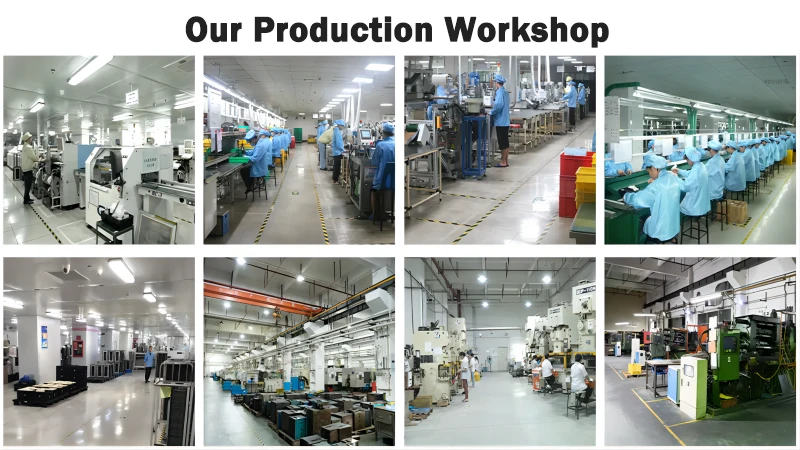

Uzņēmums Goodmind Electronics (Shenzhen) Co., Ltd. tika dibināts 1992. gadā ar pamatkapitālu 18 miljonu ASV dolāru apmērā. Tā rūpnīca atrodas Šenžeņā, un tajā strādā vairāk nekā 1000 darbinieku. Tas ir augsto{9}}tehnoloģiju uzņēmums, kas integrē pētniecību un izstrādi, ražošanu, pārdošanu un servisu. Uzņēmums specializējas antenu / tīkla sakaru / Bluetooth / AV piederumu / viedās mājas / automašīnu piederumu profesionālajā ražošanas uzņēmumā. Rūpnīca ir vertikāli integrēta. Rūpnīcā ir plastmasas apstrāde, metāla štancēšana, cinka liešana, SMT, DIP un montāžas centrs. Uzņēmumam ir spēcīga finansiālā spēja, profesionāla pētniecības un izstrādes komanda, izcilas ražošanas iekārtas un ekonomiska ražošana, un tas ir apņēmies klientiem radīt augstas kvalitātes{13}}produktus.
Kā darbojas satelīta barošanas ieliktnis?
Satelīta barošanas ieliktnis ir savienots starp satelīta uztvērēju un satelītantenu. Tas saņem jaudu no satelīta uztvērēja, izmantojot koaksiālo kabeli, un pēc tam nosūta šo jaudu LNB pa to pašu kabeli. Šī jauda ir būtiska, lai LNB pastiprinātu un pārveidotu saņemtos satelīta signālus uztvērējam izmantojamā formā.
Kāds ir satelīta barošanas ievietotāja mērķis?
Satelīta barošanas ieliktņa galvenais mērķis ir nodrošināt jaudu LNB, kas ir nepieciešama tā darbībai. Bez ievietotāja piegādātās strāvas LNB nespētu pastiprināt vājos signālus, kas saņemti no satelītantena.
Kā es varu instalēt satelīta barošanas ievietotāju?
Satelīta barošanas ieliktņa uzstādīšana parasti ir vienkārša. Vispirms atvienojiet koaksiālo kabeli no satelīta uztvērēja. Pēc tam pievienojiet vienu koaksiālā kabeļa galu ievietotāja ievades portam un otru galu ievietotāja izejas portam, kas apzīmēts ar "uz LNB" vai līdzīgu. Visbeidzot pievienojiet strāvas ievietotāja barošanas avotu strāvas kontaktligzdai un pārliecinieties, vai strāvas ievietotājs saņem strāvu.
FAQ
J: Vai es varu izmantot jebkuru satelīta barošanas ieliktni ar savu satelītu sistēmu?
A: Ir svarīgi izmantot satelīta barošanas ieliktni, kas ir saderīga ar jūsu satelītu sistēmu un LNB. Pārliecinieties, vai ievietotājs nodrošina pareizo spriegumu un strāvu, kas nepieciešams jūsu LNB, jo nesaderīga ievietotāja izmantošana var sabojāt LNB vai izraisīt sliktu signāla kvalitāti.
J: Vai satelīta strāvas ievietotāju var izmantot ārpus telpām?
A: Lai gan satelīta barošanas ieliktņi parasti ir paredzēti lietošanai iekštelpās, ir pieejami laikapstākļiem izturīgi modeļi, kurus var izmantot ārpus telpām. Ja ievietotājs jāuzstāda ārpus telpām, izmantojiet laikapstākļu necaurlaidīgu korpusu vai vāku, lai pasargātu to no elementiem un novērstu ūdens bojājumus.
J: Kur es varu iegādāties satelīta barošanas ieliktni?
A: Satelītu barošanas ieliktņus var iegādāties no dažādiem elektronikas mazumtirgotājiem, tiešsaistes veikaliem un satelīta aprīkojuma piegādātājiem. Pirms pirkuma veikšanas noteikti izvēlieties cienījamu pārdevēju un pārbaudiet, vai ievietotājs ir saderīgs ar jūsu satelītu sistēmu.
