Apraksts

Divvirzienu Push Pull sadales pastiprinātāji ir profesionālas kvalitātes divvirzienu platjoslas iekštelpu sadales pastiprinātāji. Šie pastiprinātāji ir ideāli piemēroti daudzkanālu RF sadales sistēmām, kuru ievades avots ir "kabeļa novadītājs" vai MATV/SMATV/CATV galviņas izeja.

Dual push{0}}pull hibrīdmoduļi, lai saglabātu labu C/N, kad tiek izmantota pastiprinājuma kontrole un slīpuma kontrole.
Pasīvs un aktīvs atgriešanās ceļš.
Iebūvēts{0}}Mainīga pastiprinājuma un slīpuma kontrole un izvades pārbaudes porti.
Līnijas pārejoša aizsardzība.
Alumīnija šasija lieliskai siltuma izkliedēšanai.
Piemērots CATV/MATV/SMATV gala signāla palaišanai vai signāla līmeņa paaugstināšanai signāla sadalē.
Pieejams dažāds frekvenču diapazons: 550MHz, 860MHz, 1000MHz.

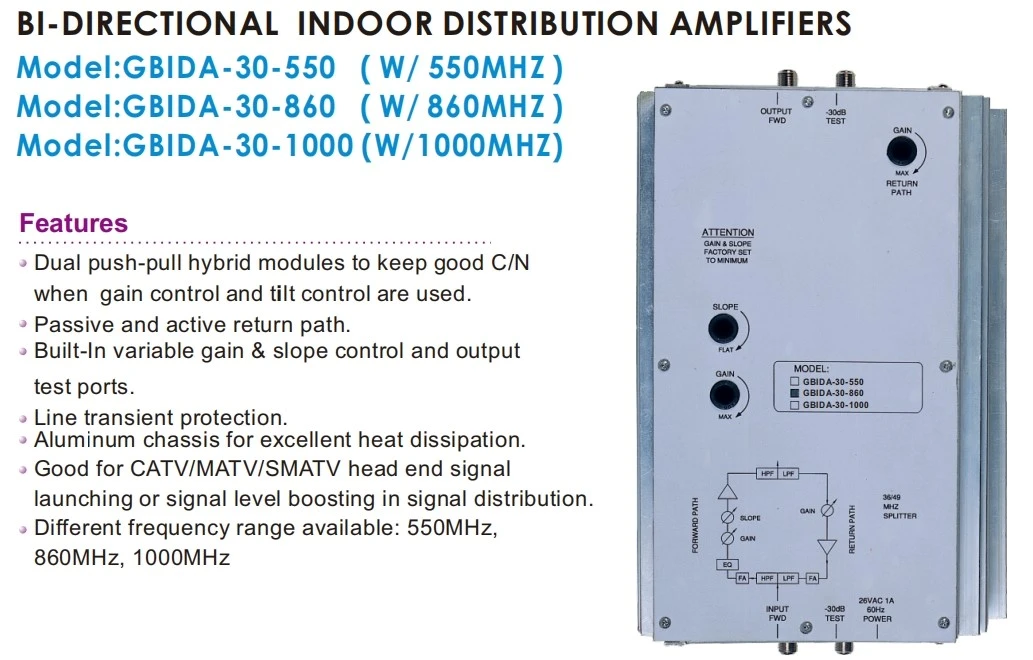

CATV Line Amplifier

Specifikācija

Modeļa numurs: GDAMP-017 (GBIDA-30-550)
Modelis Specifikācija	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrēts aktīvās atgriešanās ceļš	Vienības
Frekvenču diapazons:	490-550	49-860	49-1000	5-36	MHz
Plakanums:	±0.5	±0.75	±0.75	±0,5 ref.Līdz 1dB slīpumam	dB
Kanāla ielāde:	77	129	150	3
Ieguvums:	32	32	32	18	dB
Izvades līmenis:	46	44	40	40	dBmV
Trokšņa attēls (a):	7	8.5	8.5	6	dB
Palielināt kontroles diapazonu:	10	10	10	15	dB
Slīpuma kontroles diapazons:	8	8	8	NA	dB
Testa porta līmenis:	-30,±2	-30,±2	-30,±2		dB
Saliktā otrā secība-CSO (b):	-58	-54	-56	-60	dB
Composite Triple Beat-CTB (b):	-58	-48	-53	-60	dB
Cross Modulation-XMOD (b):	-60	-48	-54	-60	dB
Hum modulācija:	-70	-70	-70	-65	dB
Pretestība{0}}Visi porti:	75	75	75	75	Ω
Atgriešanās zaudējums
Ievade:	12	12	12	15	dB
Izvade:	15	15	15	15	dB
Darba temperatūra:	-20 līdz+60	-20 līdz+60	-20 līdz+60		grāds
Barošanas avots Req.
117 VAC, 60 Hz (i):	21.5	23	24	-	W
26 VAC, 60 Hz:	0.85	0.9	1	-	Amp
Izmērs (LxWxH) m/m	270x180x82	270x180x82	270x180x82	-	m/m
Piegādes svars: kg	2.85	2.85	2.85	-	kg
Hibrīdu skaits:	2	2	2	-
Hibrīda tehnoloģija:	Push{0}}Pavelciet	Push{0}}Pavelciet	Push{0}}Pavelciet	-
