Apraksts

GME 1,2 G pastiprinātājs ir zemu-izmaksu, augstas-uzticamības, kompakta izmēra pastiprinātājs. Tam ir platjoslas platums un augsta līmeņa/augsta slīpuma izvades iespēja, kas nodrošina uzticamu veiktspēju, atbalstot DOCSIS 3.1 frekvences līdz 1,22 GHz. Unikālais dizains piedāvā konfigurācijas 42 vai 85 vai 204 MHz augšpus joslas platuma prasībām.

Pastiprinātāju lietojumi iekštelpu uzlabotām HFC tīkla instalācijām daudzdzīvokļu ēkās, viesnīcās, skolās, slimnīcās ... ar augstām RF pastiprināšanas prasībām. Izstrādāts ar lielu pastiprinājumu, šo pastiprinātāju var uzstādīt tieši pie sienas ar paaugstinātām siltuma izkliedes īpašībām un zemu enerģijas patēriņu.

Šis CATV pastiprinātājs celtniecībai izmanto jaunākās 1,22 GHz GaAs Push Pull tehnoloģijas versijas, kas nodrošina izcilu kropļojumu veiktspēju un zemu trokšņa līmeni.

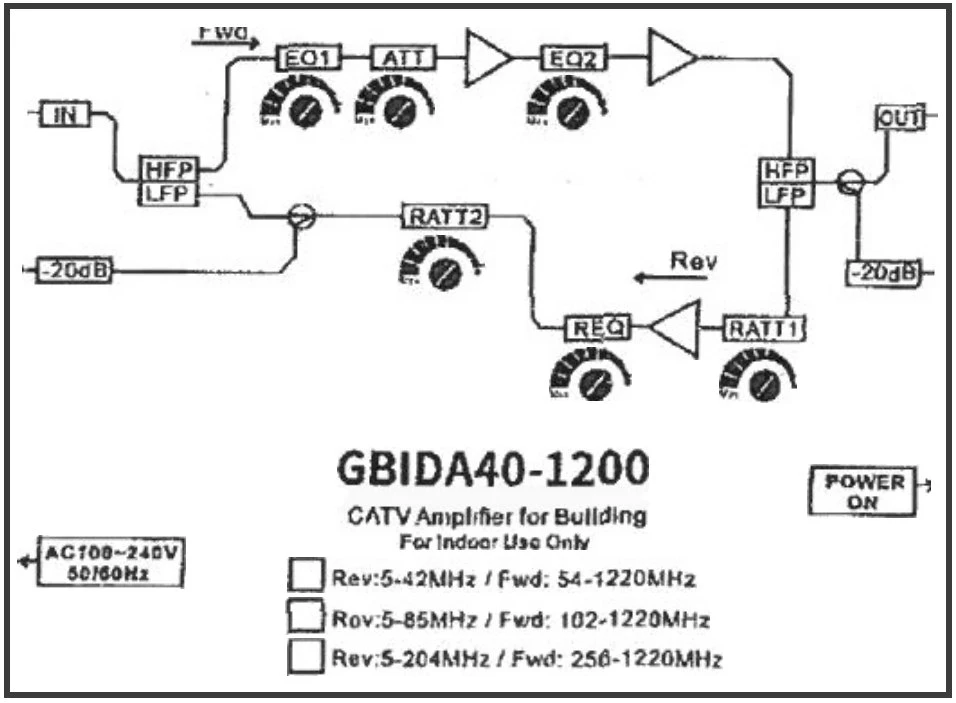

Tehniķim draudzīgās vadības ierīcēs ir mainīgi vājinātāji un ekvalaizeri, kas atvieglo pastiprinātāja regulēšanu. Iekšējais barošanas avots bez regulēšanas pieņem ieejas spriegumu no 100 līdz 240 V ar frekvenci 50 vai 60 Hz.

38dB pastiprinājums uz priekšu, 27dB atpakaļgaitas pastiprinājums.
Iespējo lielu joslas platumu līdz 1220 MHz
Pieejamas 42/54, 85/102, 204/256MHz dipleksa filtru iespējas.

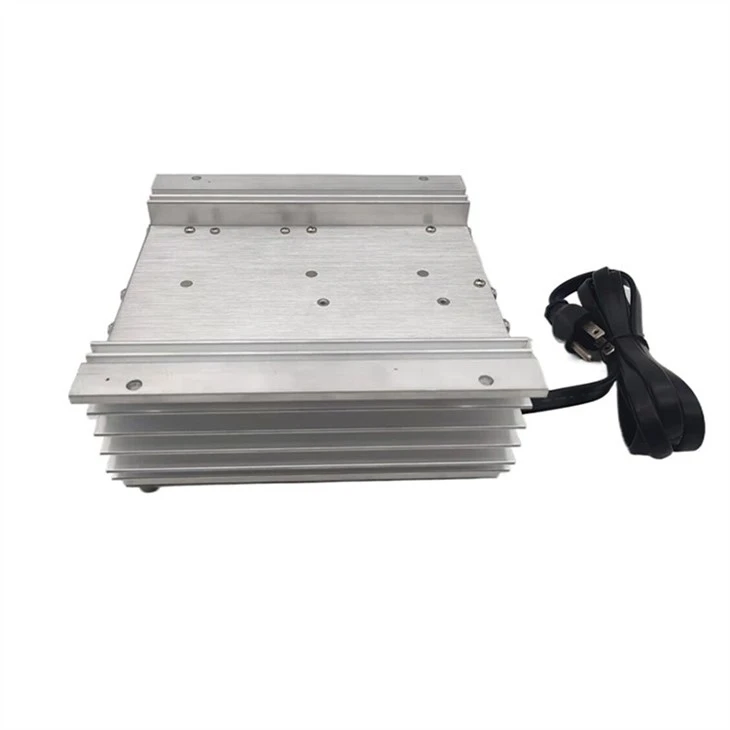

Alumīnija šasija nodrošina lielisku siltuma izkliedi.
Mainīgi vājinātāji un ekvalaizeri.
-20dB ārējie inpuVoutput testa punkti.
Aizsargāts no pārsprieguma līdz 6kV/3kA IN/OUT portos.
100-240VAC iekšējā komutācijas jauda.

Specifikācija

Izcelsmes vieta: Guanduna, Ķīna
Modeļa numurs: GDAMP-044 (GBIDA-40-1200-85)
Parametrs	Uz priekšu	Reverss	Vienības	Piezīmes
Joslas platums	54/102/256-1220	5-42/85/204	MHz
Iegūt	38	27	dB
Plakanums	±1	±0.75	dB
Atdeves zaudējums	-14	-16	dB
RF pārbaudes punkts	-20±1	-20±1	dB	in/out
Ekvalaizera vadības diapazons	0-18	0-18	dB
Atenuatora vadības diapazons	0-20	0-20	dB
Atsauces izvades līmenis	48	46	dBmv
CTB	-66		dBc	33/48 dBmv (15 dB Tilt 54/1220MHz) izejas līmenis, 79 NTSC kanāli, digitāls ar -6 dB no 550 MHz līdz 1,2 GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Hum modulācija	-65	-72	dBc
Trokšņa attēls	6	6	dB
Grupas kavēšanās	Mazāks vai vienāds ar 35 (3,58 MHz diapazons)	Mazāks vai vienāds ar 35 (3,58 MHz diapazons)	nsec
Pārsprieguma izturīgs	6KV, 3KA			Ieejas/izejas ports
Strāvas adapteris	Ievade 100-240 50-60Hz	Izeja 24 Vdc 1A
