SFP raiduztvērēja tehniskais pārskats
SFP (Small Form{0}}factor Pluggable) raiduztvērēji ir augstas-veiktspējas, izmaksu-optimizēti optiskie moduļi, kas paredzēti, lai atbalstītu datu pārraides ātrumu1,25 Gbpsvirs a20 km pārraides attālumsizmantojot9/125 μm vienmoda šķiedra (SMF).
Katrs raiduztvērējs integrē trīs galvenos funkcionālos blokus:
- A lāzera raidītājsātrdarbīgai{0}}optisko signālu ģenerēšanai.
- A PIN fotodiodekopā ar atransimpedances pastiprinātājs (TIA)efektīvai signāla uztveršanai.
- A Digitālās diagnostikas uzraudzības interfeiss (DDMI)vadības bloks veiktspējas{0}}reāllaika izsekošanai.
Visi moduļi atbilstI klases lāzera drošības standarti (atbilst IEC 60825-1 / FDA 21 CFR 1040.10), nodrošinot acu-drošu darbību normālos darbības apstākļos.
Produkta īpašības
● Nedzesēta lāzerdiode ar MQW struktūru
● InGaAs PIN{0}}TIA fotodiodes uztvērējs
● 9/125μm SMF
● BIDI viena režīma raiduztvērēja SFP pēdas nospiedums
● LC vai SC optiskais interfeiss nav obligāts
● Atbilst SFP MSA un SFF-8472
● Digitālās diagnostikas uzraudzības interfeiss
● Viena +3.3V barošanas avots
● CML diferenciālās ieejas un izejas
● LVTTL signāla noteikšanas izvade
● Atbilst ITU-T G.957
● Atbilst RoHS un bez svina
● Metāla korpuss zemākam EMI
● Darba korpusa temperatūra:
Standarta: no 0 līdz +70 grādiem
Pagarināt: -20 līdz +85 grādiem
Rūpnieciskā: no -40 līdz +85 grādiem
Parametrs
|

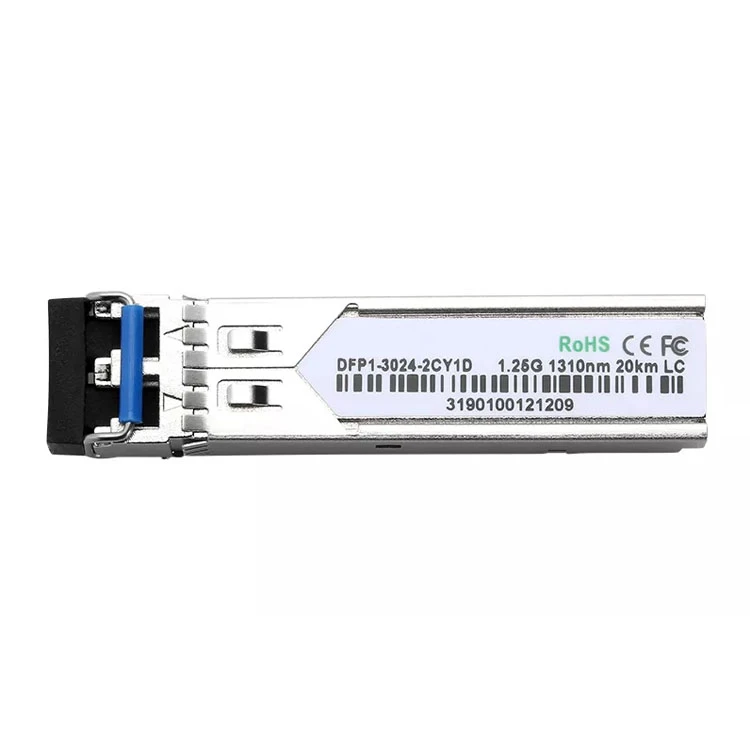

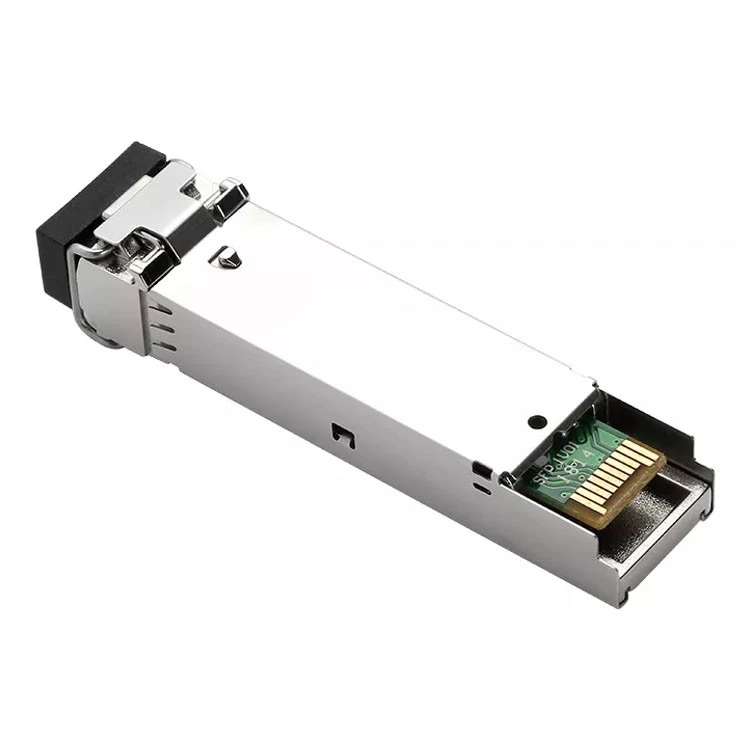

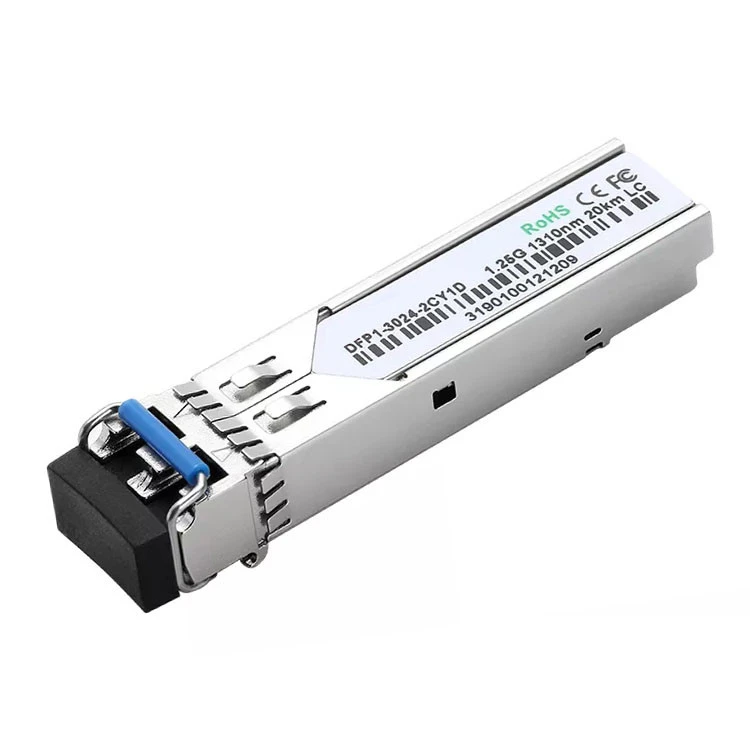

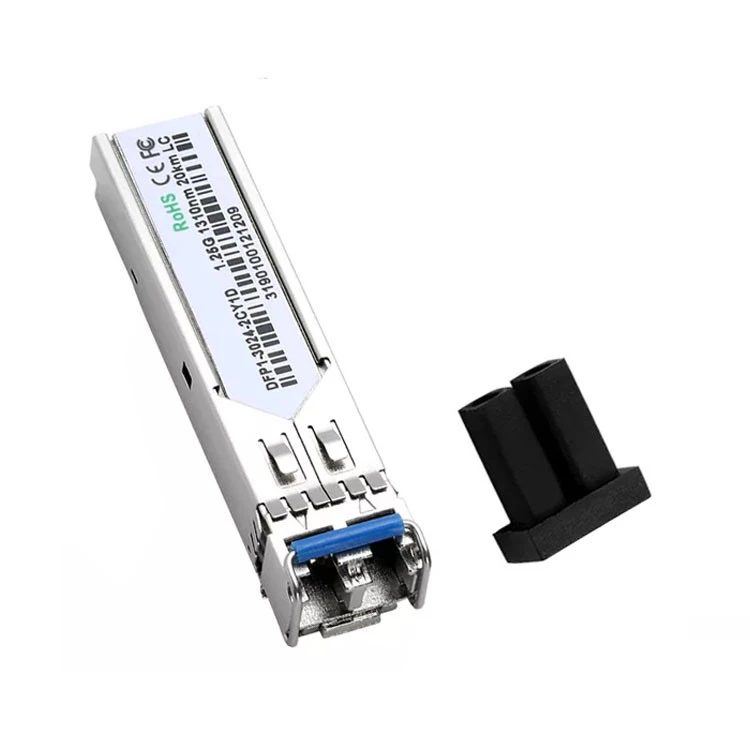

APRAKSTS: 1,25 G SFP Bidi 20 KM raiduztvērējs
|
|
|
Izmantot
|
FTTX FTTH FTTR FTTB
|
|
Tīkls
|
Bezvadu LAN
|
|
Datu pārraides ātrums
|
1,25 Gbps
|
|
viļņa garums
|
1310 nm
|
|
Attālums
|
20 km
|
|
Šķiedras veids
|
Dual Fiber
|
|
Savienotāja veids
|
LC
|
|
Barošanas avots
|
3.3V
|
|
Temperatūra
|
Standarta: no 0 līdz +70 grādiem Pagarināt: no -20 līdz +85 grādiem Rūpnieciski: no -40 līdz +85 grādiem
|
|
Sertifikācija
|
RoHS FC CE
|
|
Garantijas laiks
|
1 gads
|
|
Krāsa
|
Sudrabs
|
|
Tips
|
Optiskās šķiedras raiduztvērēji
|
