Kāds ir EDFA galvenais mērķis CATV FTTH tīklos?

Šajā rakstā ir sniegta -padziļināta izpēte par EDFA galveno lomu CATV FTTH tīklos-palielinot optiskā signāla jaudu, lai panāktu lielas-attāluma pārraidi-, un iepazīstināts ar to, kā integrēti CATV+SAT IF uztvērēji ar uzlabotu AGC, CWDM un ultra{5}}tīkla veiktspējas optimizācijas tehnoloģiju.

Veidojot efektīvus, stabilus CATV (kabeļtelevīzijas) FTTH (šķiedras-uz--mājas) tīklus, kas spēj atbalstīt apjomīgu datu un augstas-izšķirtspējas video pārraidi, optiskajiem pastiprinātājiem ir izšķiroša nozīme. Tostarp EDFA (Erbija-leģētais šķiedru pastiprinātājs) ir viena no vissvarīgākajām optiskās pastiprināšanas ierīcēm. Tātad, kāds tieši ir EDFA galvenais mērķis CATV FTTH tīklos un kā tas sadarbojas ar nākamās-paaudzes uztvērēju aprīkojumu? Šis raksts piedāvā detalizētu analīzi.

EDFA pamatfunkcija CATV FTTH tīklos: optiskā signāla relejs un pastiprināšana

Vienkārši sakot, EDFA galvenais mērķis ir tieši pastiprināt optiskos signālus, kompensējot zudumus šķiedras pārraides laikā un ievērojami paplašinot signāla sasniedzamību.

FTTH tīklā optiskie signāli tiek pārraidīti no operatora galvas, un tiem ir jāveic lieli attālumi, lai sasniegtu lietotāju mājas. Lai gan šķiedru optikai pēc būtības ir zemi zudumi, optiskā jauda neizbēgami samazinās attāluma laikā. Kad signāls vājinās pēc noteikta punkta, lietotāja-puses uztvērējs to vairs nevar precīzi identificēt, tādējādi radot signāla pārtraukumus vai nopietnu kvalitātes pasliktināšanos.

EDFA darbojas kā "degvielas uzpildes stacija" gar optiskās šķiedras līniju. Tas tieši pastiprina optiskos signālus, nepārveidojot tos elektriskos signālos, sniedzot tai nepārspējamas priekšrocības:

Augsta izejas jauda: spēj vienlaikus pastiprināt vairākus viļņu garumus, atbalstot lielu skaitu lietotāju.

Caurspīdīga transmisija: Formāts- un novērtējums-agnostisks, nodrošinot spēcīgu saderību.

Zems trokšņa līmenis: Lieliska trokšņu veiktspēja saglabā signāla kvalitāti.

Stratēģiski izvietojot EDFA tīkla maģistrālē, operatori var izveidot CATV tīklus, kas aptver desmitiem vai pat simtiem kilometru, neuztraucoties par signāla vājināšanos.

Papildus EDFA: izaicinājumi tīkla malā un galvenie risinājumi-augstas-veiktspējas uztvērēji

Lai gan EDFA risina maģistrāles pārraides problēmas, signāls var atkal vājināties sadales un turpmākas pārraides dēļ, līdz tas sasniedz lietotāju piekļuves punktus (piemēram, ēkas vai mājas), un tajā var būt EDFA radīts troksnis. Šajā posmā augstas veiktspējas-FTTH uztvērējs ir būtisks-kvalitatīvai signāla uztveršanai un konvertēšanai "pēdējā jūdzē".

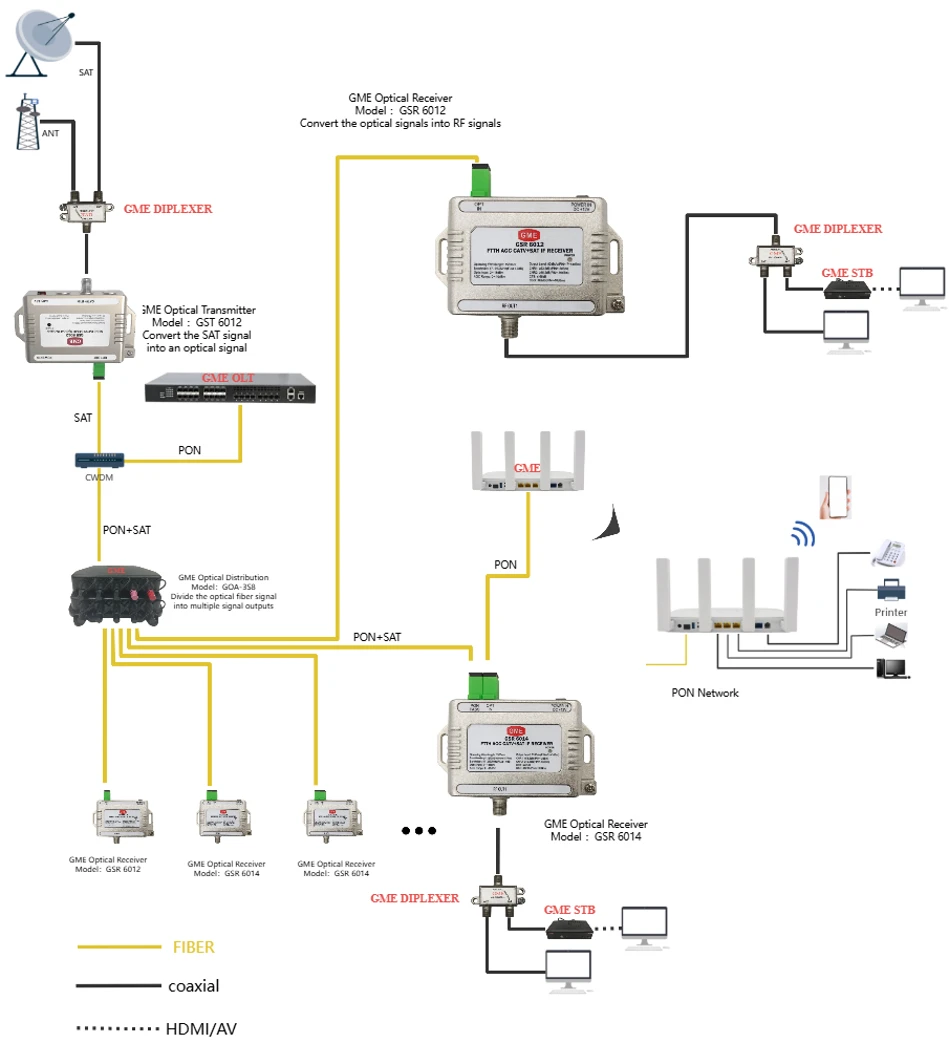

Šeit tiek izmantots integrētais AGC CATV+SAT IF RECEIVER (automātiskās pastiprinājuma kontroles CATV un satelīta IF uztvērējs) ar progresīvām tehnoloģijām. Uztvērējs, kas izstrādāts mūsdienīgiem trīskāršās -atskaņošanas pakalpojumiem, piemēram, ar tālāk norādītajām funkcijām, ir ļoti svarīgs, lai nodrošinātu gala lietotāja pieredzi:

Platjoslas atbalsts (45–2150 MHz): pilnībā atbalsta tradicionālos CATV RF signālus un satelīta IF (SAT IF) signālus, kas atbilst dažādām pakalpojumu piekļuves prasībām.

Iebūvēts{0}}optiskais AGC: Tas kalpo kā "inteliģenta apdrošināšana" pret optiskās jaudas svārstībām. Ja ieejas optiskā jauda mainās vides temperatūras izmaiņu vai nelielu savienojuma zudumu dēļ, AGC (automātiskā pastiprinājuma kontrole) automātiski pielāgo izejas līmeni un pastiprinājumu, lai nodrošinātu stabilu un uzticamu signāla izvadi bez manuālas iejaukšanās, ievērojami samazinot ekspluatācijas izmaksas.

Ultra-Zema trokšņa līmeņa tehnoloģija: izmanto uzlabotus aktīvos komponentus, piemēram, GaAs pastiprinātājus, lai samazinātu troksni, uzlabotu pārvadātāja{0}}pret-trokšņu attiecību (CNR) un īpaši uzlabotu EDFA pastiprināto signālu veiktspēju, nodrošinot skaidrāku video kvalitāti.

Lieliska linearitāte un plakanums: efektīvi samazina kropļojumus, nodrošina vienmērīgu signāla stiprumu visos kanālos un novērš tādas problēmas kā pikseļu veidošanās vai pārtraukumi noteiktos kanālos.

Augstas-linearitātes fotodetektors (PD) + iebūvēts-CWDM: izmantojot CWDM (rupjas viļņu dalīšanas multipleksēšanas) tehnoloģiju, tā var uztvert signālus no dažādiem viļņu garumiem (piem., 1550 nm CATV signālus un 1490 nm/1310 nm datu signālus) un veikt augstas -kvalitatīvas optiskās-uz-pārveidošanu tīrā elektriskajā, elektriskajā,{7}}avotā. aizmugursistēmas apstrādei.

Liels atdeves zudums un viena{0}}šķiedras lietojumprogramma: darbojas pa viena-kodola viena-režīmu šķiedru ar lielu atdeves zudumu, samazinot atstaroto signālu radītos traucējumus un nodrošinot saites stabilitāti.

Sinerģija starp EDFA un viedajiem uztvērējiem

Rezumējot, EDFA galvenais mērķis irCATV FTTHtīklu mērķis ir nodrošināt attālu, efektīvu un lielas ietilpības{0}}optisko signālu releju pārraidi, kas kalpo par pamatu plašu tīklu veidošanai. Tīkla malā integrēts CATV+SAT IF uztvērējs ar optisko AGC, īpaši-zemu trokšņu līmeni, CWDM un citām tehnoloģijām darbojas kā pēdējais sargs, kas nodrošina augstas-kvalitātes signāla piegādi lietotājiem. Kopā tie veido mūsdienu ātrgaitas-, stabilu un uzticamu optiskās šķiedras-platjoslas un video pakalpojumu tīklu mugurkaulu.

Tīkla operatoriem un iekārtu ražotājiem augstas veiktspējas{0}}uztvērēja ar iepriekš minētajām funkcijām izvēle ir stratēģisks lēmums, lai optimizētu tīkla veiktspēju, uzlabotu lietotāju apmierinātību un samazinātu kopējās darbības izmaksas.
