Kāda ir atšķirība starp OLT un ONT?

Mūsdienu pasaulē liela mēroga šķiedru tīklu izvietošana ir pilsētu, uzņēmumu un pakalpojumu sniedzēju digitālās pārveidošanas mugurkauls. Ir svarīgi izprast atšķirību starp optiskās līnijas termināļiem (OLT) un optiskā tīkla termināļiem (ONT).

Jums precīzi jāsaprot, kā un kur OLTS un ONT saskan jūsu pasīvajā optiskajā tīklā (PON). Dažādas izvēles ietekmē katru jūsu pieņemto kritisko lēmumu, ieskaitot pārklājuma plānošanu, izvietošanas termiņus, saderības pārbaudi un pastāvīgu apkopi.

Vai esat gatavs uzlabot savu FTTX projektu? Sazinieties ar mums šodien! Neatkarīgi no tā, vai vēlaties izvietot augstas ietilpības OLT centrālajā birojā vai malu klases Onts dzīvojamo, uzņēmuma vai datu centra vidē, laba prāta elektronika var palīdzēt. Mēs piedāvājam pilnībā pielāgotas, ātri piegādātas FTTX sistēmas, ieskaitot ODM dizainu, modulāru aparatūru, augsta blīvuma šķiedras plākstera auklas un atbalstu no vienas puses uz otru.

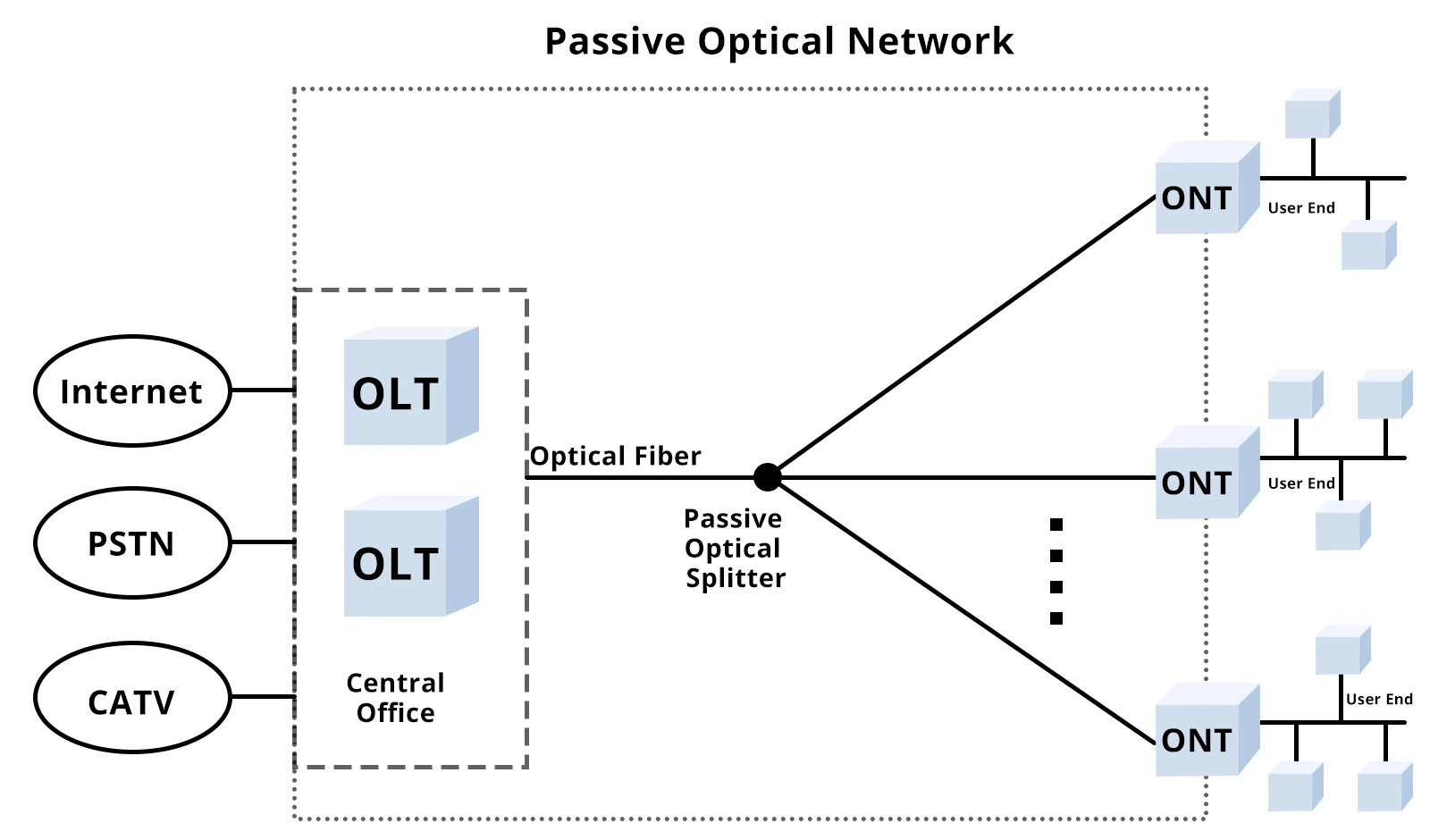

PON tīkla arhitektūras pārskats

Pasīvais optiskais tīkls (PON) ir veidots ap diviem zvaigžņu spēlētājiem: OLT pakalpojumu sniedzēja centrālajā birojā un ONTS, kas atrodas lietotāju mājās vai biznesa telpās. Šajā iestatījumā viens šķiedras optiskais kabelis darbojas no OLT uz pasīvu sadalītāju, kas sazarojas ar vairākiem ontiem bez aktīvas elektronikas. Šis "pasīvais" bits padara datu izplatīšanu vienkāršāku un rentablāku.

• OLT (optiskās līnijas terminālis): Darbojas kā vadības centrs. Tas pārvalda joslas platuma sadalījumu, apkopo satiksmi un pārveido elektriskos signālus no galvenā tīkla par optiskajiem signāliem, lai pārraidītu virs šķiedras.
• ONT (optiskā tīkla terminālis): Sēž pie lietotāja sānu aprīkojuma, kur tas saņem datus, dekapsulē OLT pārraidīto optisko signālu un pārvērš to atpakaļ par elektrisko signālu, kuru maršrutētāji, personālie datori vai piekļuves punkti faktiski var izmantot.

Kopā OLT un ONT veido nemanāmu optiskā sadalījuma ķēdi. OLT orķestrē augšup un pakārtotajā trafikā visā jūsu šķiedru tīklā, savukārt katrs ONT apstrādā galīgo piegādes jūdzi, nodrošinot, ka jūs iegūstat uzticamu šķiedru internetu tieši tur, kur jums tas nepieciešams.

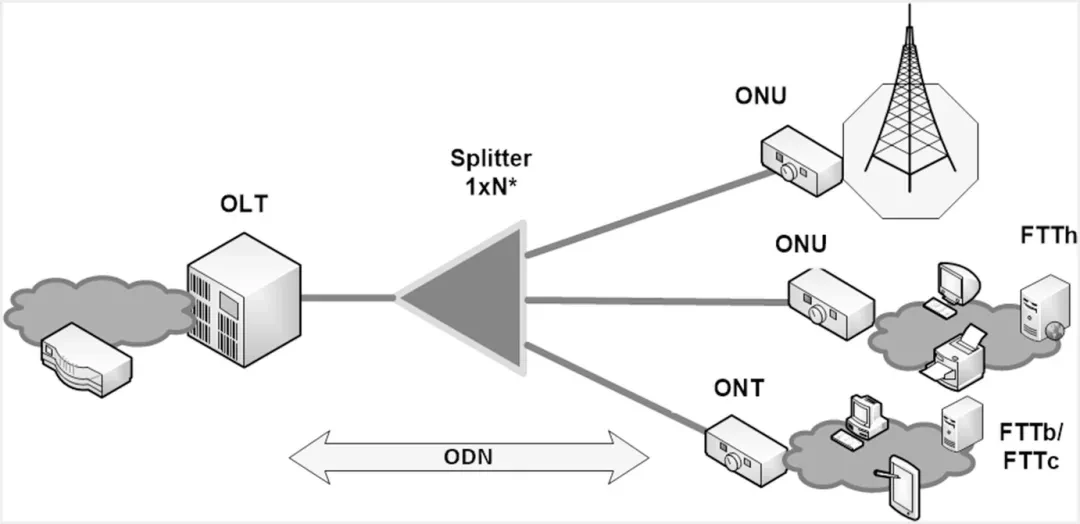

Kas ir OLT (optiskās līnijas terminālis)

OLT apzīmē optiskās līnijas termināli. Optiskā šķiedras tīkla pasaulē tas ir vadības centrs, kas jūsu PON (pasīvais optiskais tīkls) ienes augsta ātruma interneta pakalpojumu no galvenā tīkla.

Parasti jūs atradīsit OLT, kas atrodas pakalpojumu sniedzēja centrālajā birojā, datu centrā vai HeadenD vietnē. Turpmāk tas runā uz desmitiem vai pat simtiem optiskā tīkla termināļu (ONT) laukā, pa visu optisko kabeli un pasīvo sadalītāju.

OLT funkcijas

• Datu apkopošana un multipleksēšanaOLT apkopo satiksmi no katra ONT, apvienojot augšupējās un lejupejošās straumes uz pārvaldāmu plūsmu.
• Augšpusē/pakārtotajā pārvaldībā un QoS plānošanāTas piešķir laika slotus un joslas platumu, lai prioritāte iegūtu latentuma jutīgas lietojumprogrammas (piemēram, balss vai video), un visi baudītu pastāvīgu pieredzi.
• Signāla konvertēšana (elektriskā ↔ optiskā)Elektriskie signāli no ISP mugurkaula tiek pārvērsti par gaismas impulsiem sadalījumam, pēc tam tiek pārveidoti atpakaļ, kad dati atgriežas.

OLT komponenti

• CPU un pārvaldības modulisDarbojas kā smadzenes, protokoli un uzraudzības veiktspēja.
• Reģistrējiet atmiņu (RM)Uzglabā konfigurācijas failus un darbības parametrus.
• Optiskie raiduztvērēja moduļiAugšpusē lāzera draiveri un pakārtotie fotodiodes apstrādā gaismas un elektrisko pārslēgšanu.
• Barošanas avota un atlaišanas dizainsKarstās jaudas vienības un rezerves komponenti saglabā tīklu tiešsaistē pat aparatūras kļūmju laikā.

Kas ir ONT (optiskā tīkla terminālis)

ONT apzīmē optiskā tīkla termināli (dažreiz to sauc par optiskā tīkla vienību vai ONU). Tā ir ierīce, kas ienes jūsu šķiedras internetu tieši jūsu lietotāju mājās, birojā vai pilsētiņā, darbojoties kā galīgais tilts starp PON un jūsu vietējo tīklu.

Jūs atradīsit onts, kas atrodas uz lietotāja sānu aprīkojuma, kas uzstādīts uz sienas dzīvesvietā, uzstādīts IT skapī pie uzņēmuma vai sēžot telekomunikāciju skapī universitātes pilsētiņā. Tie ir parametri, kas saņem datus no OLT virs viena šķiedras optiskā kabeļa un nododiet tos maršrutētājiem, slēdžiem vai Wi -FI piekļuves punktiem.

ONT funkcijas

• Optiskā signāla dekapsulācija un demodulācijaONT izslēdz PON kadrēšanu un pārvērš gaismas impulsus atpakaļ par elektrisko signālu, ko jūsu ierīces var saprast.
• Augšpusē/pakārtotajā kanāla pārvaldībāTas buferizē un plāno trafiku tā, lai balss zvani, video straumes un lielapjoma faili pārskaitīti visi saņemtu taisnīgu apstrādi, un, kad ir pienācis laiks nosūtīt datus atpakaļ, ONT nosūta lietotāja datus augšpusē noteiktā laika slotā.

ONT komponenti

• Optiskais modulis gaismas pārveidošanai par elektrību (un otrādi).
• Ethernet porti, kā arī izvēles WiFi un CATV saskarnes vairāku pakalpojumu piegādei.
• Pārvaldības interfeisa un statusa indikatori, lai inženieri varētu uzraudzīt saista veselību un veiktspēju.
• Strāvas padeve, kas paredzēta zemas jaudas operācijai, 24/7.

ONT izvietošanas īpašības

ONT ir veidoti tā, lai būtu kompaktas un energoefektīvas, padarot tās viegli uzstādīt šaurās telpās un turpināt darboties vēsā. Viņu vienkāršotais dizains nozīmē ātrāku instalēšanu, ātrāku programmaparatūras uzlabošanu un tiešas tālvadības uzraudzības un uzturēšanas komandas var koncentrēties uz tīkla mērogošanu, nevis individuālo vienību pakaļdzīšanos.

Kāda ir atšķirība starp OLT un ONT?​​​​​​​

• Pozīcija un pārklājums

Optiskās līnijas terminālis (OLT) dzīvo pakalpojumu sniedzēja centrālajā birojā, organizējot trafiku visā šķiedru tīklā. Viens OLT var atbalstīt desmitiem vai pat simtiem pakārtoto parametru.

Turpretī katrs ONT atrodas vienā lietotāja mājās, birojā vai pilsētiņas vietnē. Tas apstrādā savienojamību šīs atrašanās vietas ierīcēm, tāpēc pārklājums ir stingri punktu uz punktu, pielāgots individuālām piekļuves vajadzībām.

• Funkcionālā loma

OLT darbojas kā tīkla plānošanas centrs, apkopojot augšup un pakārtotās straumes, veicot pakalpojumu kvalitāti (QoS) izpildi un pārveidojot elektriskos signālus no kodola par optiskiem impulsiem izplatīšanai.

Tikmēr ONT darbojas kā vietējais signāla tilts, dekapulējot no OLT pārraidīto optisko signālu, demodulējot to atpakaļ elektriskajā signālā un nododot lietotāja sānu aprīkojuma maršrutētājiem, slēdžiem, Wi-FI piekļuves punktiem vai CATV kastēm.

• Aparatūras formas koeficients un ietilpība

OLT parasti tiek uzstādīti ar plauktu, ar augstas un dzīvības PON portiem (16, 32, 64+), liekiem barošanas avotiem un izturīgām dzesēšanas sistēmām. Šī vairāku portu arhitektūra padara tos ideālus telekomunikāciju vai liela mēroga uzņēmuma izvietošanai.

ONT ir kompaktas, darbvirsmas stila ierīces, kas paredzētas vienam priekšnoteikumam. Viņiem bieži ir nedaudz Ethernet porta plus izvēles Wi-Fi vai CATV saskarnes, un tie rada minimālu jaudu, lai ērti uzstādītu šaurās vietās.

• Satiksmes vadība un signāla apstrāde

Tīkla pusē OLT centralizēti pārvalda gan augšupējo, gan pakārtoto trafiku, laika nišu piešķiršana, lai latentuma jutīgie pakalpojumi iegūtu prioritāti un kopējais joslas platums ir diezgan koplietots visās savienotajās Onts.

Malā ONT koncentrējas uz viena lietotāja konvertēšanu-IT "Saņem datus" virs šķiedras, buferu paketes un pārraida lietotāja datus augšpusē noteiktā laika posmā, nodrošinot, ka katra ierīce iegūst nepieciešamo elektrisko signālu.

• Mērogojamība un lietotāju atbalsts

Mērogojamība OLT pusē nozīmē pievienot vairāk PON karšu vai pat savstarpēji savienot vairākas OLT, lai paplašinātu tīkla pēdas nospiedumu. Tas ir veidots, lai augtu, palielinoties jūsu abonentu bāzei vai pilsētiņas lielumam.

ONTS mērogojamība nozīmē, ka ir ērti izvietot papildu vienības, kurai ir jaunas mājas vai ēka, iegūst savu ONT. Atbalsts ir līdzīgi lokalizēts: ja vienam ONT ir problēma, tas neizjauc pārējo tīklu, padarot apkopi un problēmu novēršanu.

Kā OLT un ONT atrisina jūsu galvenos izaicinājumus

Kad esat sapratis atšķirību starp OLT un ONT, jūs saskarsities ar dažādiem izaicinājumiem attiecībā uz pārklājumu, plānošanu, saderību un pastāvīgu atbalstu atkarībā no jūsu misijas. Lūk, kā pareizais PON iestatīšana var apmierināt jūsu dažādās vajadzības:

• Telekomunikāciju operatori un pašvaldības infrastruktūra

Izraisot pilsētas plašu pasīvo optisko tīklu (PON), divi lielākie mērķi ir plaša šķiedru tīkla pārklājums un klinšu un ciets laiks. Optiskās līnijas termināļa (OLT) izvēle ar modulāriem PON portiem ļauj vienmērīgi mērogot, jo jaunas apkaimes nonāk tiešsaistē, savukārt stratēģiski izvietoti ONT nodrošina konsekventu šķiedrvielu piegādi internetā uz katru ielas stūri. Pārvietojami barošanas avoti un rezerves saites palīdz jums satikties ar stingrām SLA, tāpēc jūsu interneta pakalpojums paliek tiešraidē pat tad, ja vienam komponentam nepieciešama apkope.

• Nekustamā īpašuma attīstītāji un nekustamo īpašumu pārvaldnieki

Nekustamā īpašuma projektos laiks un budžets ir viss. Kompaktie optiskā tīkla termināļi (ONTS) vienkāršo uzstādīšanu dzīvokļos, dzīvokļos vai biroja grīdās, samazinot izvietošanas laiku pa nedēļām. Standartizējot pārbaudītajā OLT/ONT platformā, jūs arī ieslēdzat paredzamās aparatūras izmaksas un izvairieties no pārsteiguma maksām būvēšanas laikā. Turklāt automatizētas nodrošināšanas funkcijas nozīmē, ka jūsu apkopes komanda mazāk laika pavada manuālām konfigurācijām un vairāk laika, lai iedzīvotāji būtu laimīgi.

• Lieli uzņēmumi un pilsētiņas IT komandas

Jūsu pilsētiņas tīklam ir jāatbalsta viss, sākot no misijas kritiskiem VoIP un beidzot ar augstas veiktspējas skaitļošanas kopām. Tas nozīmē, ka ir galvenais saderība: jums ir nepieciešami OLT, kas runā šodienas GPON vai XGS -PON protokolos, un ONT, kas novada tīrus elektriskos signālus jūsu slēdžiem un piekļuves punktiem. Iekārta papildu PON portos un nākotnes provizorijā ar lielāku ātrumu optika ļauj pievienot ēkas vai laboratorijas, neizvelkot aparatūru.

• Sistēmas integratori

Integratori dzīvo un elpo gala līdz galam, bet PON var ieviest integrācijas galvassāpes, kad pārdevēja saskarnes un pārvaldības rīki nav sakritīgi. Vienots pārvaldības modulis jūsu OLT apvienojumā ar ONT, kas atbalsta standarta SNMP vai TR -069, racionalizē nodrošināšanu un problēmu novēršanu. Šī konsekvence starp optiskā sadalījuma sastāvdaļām samazina pirkstu vērtību un paātrina klientu laika pakalpojumu.

• Datu centra operatori

Datu centra vidē atbilstība, uzticamība un SLA izpilde nav apspriežami. Augstas blīvuma OLT izvietošana jūsu centrālajā birojā ļauj apkopot masīvu šķiedru saites apjomus, savukārt izturīgi onts malā nodrošina zemu savlikumu, deterministisko sniegumu. Meklējiet aprīkojumu, kas ir sertificēts ar nozares standartiem un piedāvā sīku QoS vadību, tāpēc jūs varat garantēt darbības laiku un izpildīt revīzijas prasības, nepiekāpjot pēdas vai enerģijas rēķinam.

Kā izvēlēties pareizo OLT & ONT kombināciju

Runājot par klinšu cietā pasīvā optiskā tīkla (PON) veidošanu, labās optiskās līnijas termināļa (OLT) un optiskā tīkla termināļa (ONT) dueta izvēle ir puse no kaujas. Šeit ir vienkāršs kontrolsaraksts, lai vadītu jūsu lēmumu:

• Prasību novērtēšana

Joslas platuma vajadzības: Novērtējiet maksimālo lejteci un augšupējo satiksmi vienā vietā. Ja katra atrašanās vieta prasa 2,5 Gbps vai vairāk, apsveriet XGS -PON gatavības OLT un ONT, kas atbalsta 10 Gbps saskarnes.

Ostas blīvums: Saskaņojiet PON portu skaitu jūsu OLT ar kopējo ontāžu skaitu, ko jūs šodien sagaidāt, un plānojat rītdienu. 1:32 dalītā attiecība nozīmē, ka viens PON ports var kalpot līdz 32 lietotāja parametriem, taču, lai nodrošinātu galvas telpu, jūs varētu izvēlēties 1:16.

Enerģijas budžets: Pārbaudiet optisko optisko budžetu optiskā kabeļa palaišanai. Jūsu budžetā ēd lielāki attālumi vai vairāki sadalītāji, tāpēc izvēlieties raiduztvērējus un Onts ar pietiekamu palaišanas jaudu un uztvērēju jutīgumu.

Nākotnes paplašināšanās: Meklējiet modulāru OLT šasiju ar papildu slotiem vai karsti, ar kurām ir jāmaina PON kartes. Tādā veidā jūs varat pievienot vairāk ONT, jo aug jūsu abonentu bāze vai ierīču skaits.

• Pārdevēja akreditācijas dati un atbilstība

Standartu atbalsts: Pārbaudiet ITU - T (GPON, XGS -PON) un IEEE (EPON) sertifikātus, lai nodrošinātu savietojamību.

Normatīvās prasības: Apstiprināt, ka aprīkojums atbilst vietējiem telekomunikāciju iestādes noteikumiem un drošības noteikumiem, it īpaši pilsētas vai valdības infrastruktūras projektos.

• Apkope un apkalpošana

Garantija un SLAS: Mērķis vismaz trīs gadu garantijai ar garantētu nomaiņas laiku.

Tālvadības vadība: Pārliecinieties, ka OLT pārvaldības modulis un katrs ONT atbalsta protokolus, piemēram, SNMP vai TR - 069, nulles sūļu nodrošināšanai.

Programmaparatūras jauninājumi: Jautājiet par programmaparatūras jaunināšanas politikām un to, vai jūsu pārdevējs nodrošina automatizētus, lauka atjauninājumus, lai QoS funkcijas būtu aktuālas.

Sekojot šim kontrolsarakstam saskaņotajam joslas platumam, ostu skaitam, enerģijas budžetam, sertifikātiem un atbalstam, jūs nolaidīsities uz OLT/ONT pāriem, kas atbilst jūsu tīkla darbības mērķiem un budžeta ierobežojumiem.

Secinājums

Lai iesaiņotu, optiskās līnijas terminālis (OLT) kalpo kā centrālā komandu centrmezgla agregējošā satiksme, ieviešot QoS un pārveidojot elektriskos signālus gaismā, savukārt optiskā tīkla terminālis (ONT) darbojas kā vietējais tilts, atkapsējot šo gaismu atpakaļ elektriskajos signālos gala lietotāju ierīcēm.
