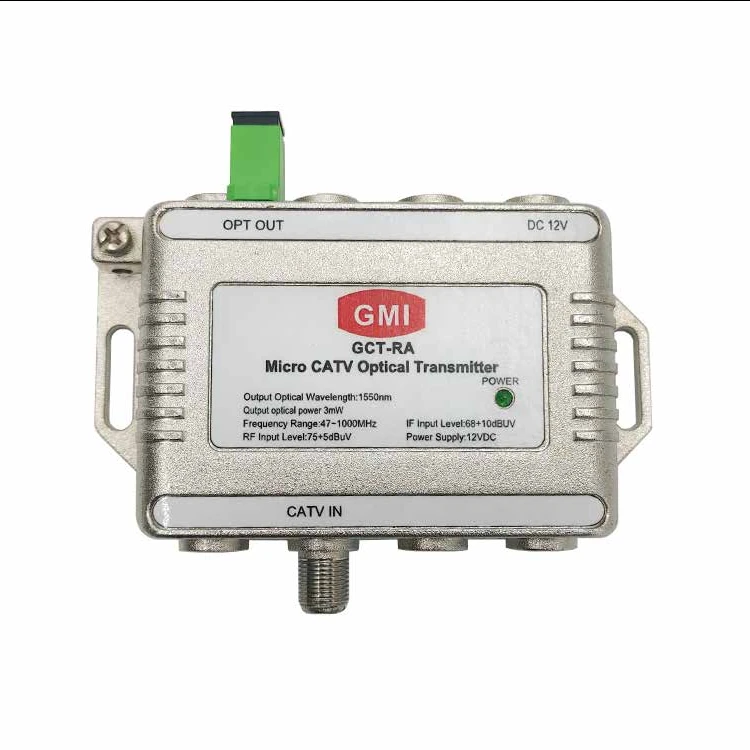

A CATV optiskais raidītājsir ierīce, ko izmantoKabeļtelevīzijas (CATV) tīkliLai pārveidotu elektrisko RF (radiofrekvences) signālus optiskos signālos pārraidīšanai virs optisko šķiedru kabeļiem. Šī tehnoloģija ir būtiska modernām kabeļtelevīzijas izplatīšanas sistēmām, kas nodrošina tālsatiksmes, augstas kvalitātes signālu piegādi ar minimāliem zaudējumiem un traucējumiem.
Kā tas darbojas:
RF signāla ievade:Raidītājs saņem RF signālus no kabeļtelevīzijas galviņas, kas ietver vairākus televīzijas kanālus un datu signālus.
Lāzera modulācija:RF signāls modulē lieljaudas lāzeru, parasti izmantojottieša modulācija(zemāku cenu lietojumprogrammām) vaiārēja modulācija(Lai veiktu labāku veiktspēju un zemākus kropļojumus).
Optiskā signāla izvade:Modulētais lāzers izvada optisko signālu, kas caur optisko šķiedru kabeļiem tiek pārraidīts uz sadales mezgliem vai optiskajiem uztvērējiem.
Signāla sadalījums:Saņemšanas galā optiskie signāli tiek pārveidoti atpakaļ RF signālos un caur koaksiālajiem kabeļiem sadala galalietotājiem.
Galvenās funkcijas:
Augstas enerģijas jauda:Parasti darbojas plkst1310 nmvai1550 nmViļņu garumi efektīvai šķiedru pārraidei.
Zems kropļojums un troksnis:LietojumsDFB (izplatītas atgriezeniskās saites) lāzerivaiEDFA (Erbium-leģētu šķiedru pastiprinātāji)Lai uzlabotu veiktspēju.
Tālsatiksmes pārraide:Optiskās šķiedras samazina signāla sadalīšanos, ļaujot pārraidīt desmitiem vai pat simtiem kilometru.
Vairāki signāla atbalsts:Var vienlaikus pārsūtīt analogo TV, digitālo televizoru, internetu un balss pakalpojumus.
Pieteikumi:
CATV tīkli:Kabeļtelevīzijas signālu piegāde virs optiskās šķiedras infrastruktūras.
Ftth (šķiedra mājām):Izmanto hibrīda šķiedru-koaxial (HFC) tīklos ātrgaitas platjoslas joslai.
IPTV un datu pārraide:Atbalstot digitālo video un ātrgaitas interneta pakalpojumus.
