TheSAT-IF optiskais raidītājsir profesionāla iekārta, kas īpaši izstrādāta satelītu vidējās frekvences signālu optiskajai pārraidei. Tas pārveido augstas-frekvences signālus (950-2600 MHz), ko uztver satelītantenas, optiskajos signālos, nodrošinot augstas-kvalitātes, tālsatiksmes{5}}pārraidi pa viena-režīmu šķiedru. Šāda veida iekārtām ir izšķiroša nozīme mūsdienu sakaru tīklos. Īpaši plaši izplatot trīskāršās-atskaņošanas pakalpojumus un FTTH, SAT-IF optiskais raidītājs, kas ir slavens ar izcilo veiktspēju, ir kļuvis par neaizstājamu pārraides risinājumu tādās jomās kā CATV un satelīta sakari.
Veiktspējas priekšrocības
Izcila augstas{0}}frekvences joslas platuma veiktspēja
SAT-IF optiskie raidītāji atbalsta ārkārtīgi plašu frekvenču diapazonu. Tipiski modeļi aptver vairākas joslas, piemēram, 45-1000MHz un 950-2150MHz un 45-2400MHz, un daži augstākās klases produkti atbalsta pat platjoslas darbību līdz 50-3000MHz. Šis platjoslas raksturlielums ļauj tiem vienlaikus pārraidīt CATV apraides signālus un SAT-IF satelīta signālus, apmierinot pieprasījumu pēc vairāku pakalpojumu vienlaicīgas pārraides.
Lieliska linearitātes un pārraides metrika
Izmantojot DFB koaksiālos miniatūros iepakotos lāzerus un augstas{0}}linearitātes pastiprināšanas shēmas,SAT-IF optiskie raidītājinodrošina izcilu pārraides veiktspēju. Tipiski parametri ietver:
- Pārvadātāja-pret{1}}trokšņu attiecība (CNR) ir lielāka vai vienāda ar 52 dB
- Composite Second Order (CSO) ir lielāks par vai vienāds ar 65 dB
- Composite Triple Beat (CTB) ir lielāks par vai vienāds ar 62 dB
- Reakcijas plakanums ±1 dB robežās
Šie rādītāji nodrošina signāla integritātes saglabāšanu pat pēc lielas{0}}attāluma pārraides.
Elastīga konfigurācija un augsta uzticamība
SAT{0}}IF optiskie raidītāji piedāvā vairākas konfigurācijas iespējas:
Izvēles optiskie viļņu garumi: 1310 nm, 1550 nm vai CWDM viļņu garumi.
Regulējama izejas optiskā jauda: diapazonā no 2mW līdz 30mW.
Divi lieki barošanas avoti: atbalsta karsto-maiņu, uzlabojot sistēmas uzticamību.
Regulējams SBS slāpētājs: lauka{0}}regulējama SBS slāpēšanas iespēja, lielāka par 17 dBm.
Pielāgošanās videi un pārraides attālums
Tie ir ievietoti alumīnija sakausējuma liet -apvalkā efektīvai siltuma izkliedēšanai, un tie ir pieejami gan galddatora, gan statnes-montāžas konfigurācijās. Attiecībā uz pārraides attālumu standarta aprīkojums atbalsta saites līdz 60 kilometriem. Dažas militārās pakāpes tehnoloģijas pat atbalsta tūlītēju maršruta pārslēgšanu, automātiski pārslēdzoties uz rezerves ceļu kritiskas sakaru saites kļūmes gadījumā.
Lietojumprogrammu scenāriji
Telekomunikāciju tīkli un trīs{0}}Play pakalpojumi

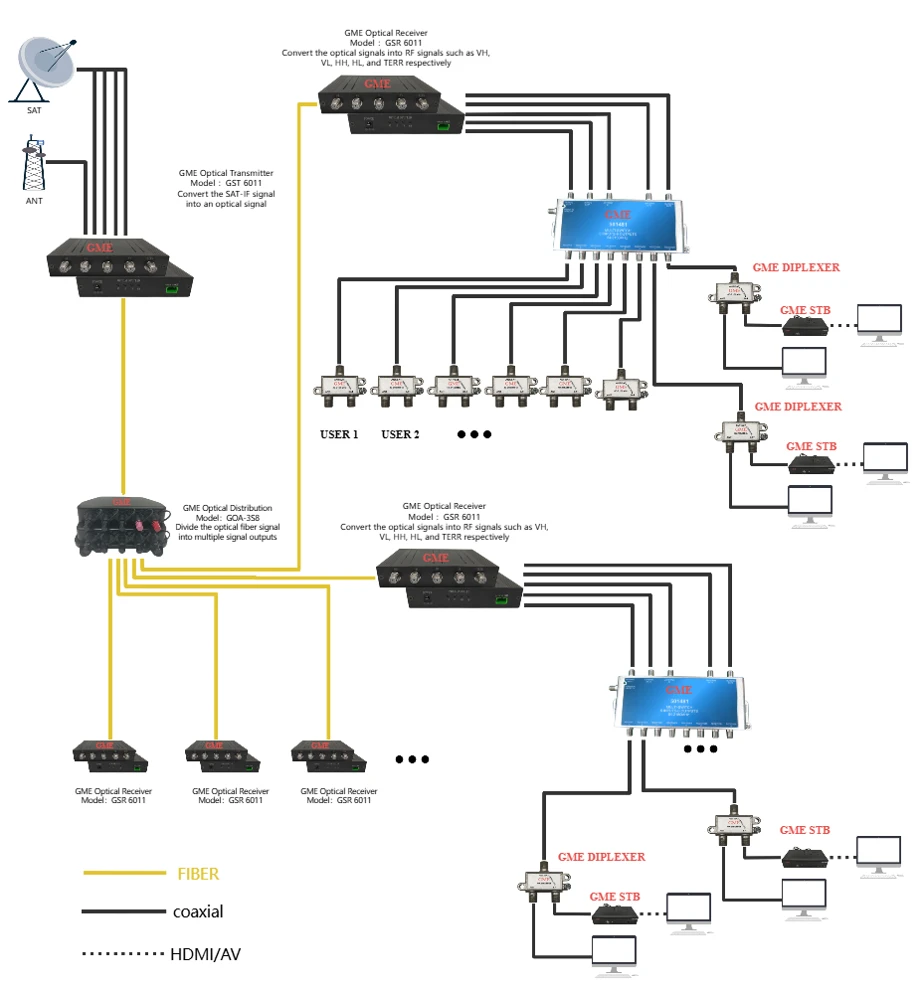

FTTH tīklos SAT{0}}IF optiskais raidītājs tiek izmantots vienotai CATV signālu un satelīttelevīzijas signālu pārraidei. Tā atbalsta trīskāršās -atskaņošanas lietojumprogrammas, kas spēj vienlaikus pārraidīt TV apraides, platjoslas datus un balss signālus, padarot to par galveno sastāvdaļu mūsdienu dzīvojamo māju kompleksos un viesnīcu grupu TV sistēmās.
Satelītu sakaru sistēmas
Satelīta sakaros,SAT-IF optiskais raidītājstiek izmantots L-joslas augšupsaites/lejupsaites optiskās šķiedras saitēm, īpaši savienojumam starp satelīta zemes staciju un iekštelpu bloku. Tas nodrošina caurspīdīgu pilnas L-joslas analogo satelīta signālu pārraidi, ko saņem antenas LNB, izmantojot optisko šķiedru, aizstājot tradicionālos koaksiālo kabeļu risinājumus.
Profesionāli un īpaši vides lietojumi
Okeāna{0}}kuģu satelītu optiskās šķiedras sadales sistēmas
Liekas gredzenu arhitektūras
Militāro{0}}civilo sakaru radara signālu pārraide
DWDM mezglu segmentācija
Šie lietojumprogrammu scenāriji pilnībā izmanto optiskās šķiedras pārraides priekšrocības: izturību pret elektromagnētiskiem traucējumiem, zibens aizsardzību un uzlabotu drošību.
Aizsardzības un militārie pielietojumi
Militārajā sektorā līdzīgas SAT tehnoloģijas tiek izmantotas apmācības sistēmās, piemēram, vairākās integrētās lāzera iesaistes sistēmās, kas nodrošina infrasarkano un redzamo divu staru{0}}staru apmācības risinājumus. Digitālās vidējās frekvences tehnoloģija nodrošina izšķirošu noturību aizsardzības sakariem.
Kopsavilkums
SAT{0}}IF optiskais raidītājs, kas izmanto savu plašo joslas platumu, augsto linearitāti, lielu pārraides attālumu un izcilu signāla kvalitāti, ir kļuvis par mūsdienu sakaru tīklu neatņemamu sastāvdaļu. Gan civilajos sakaru tīklos, gan profesionālās satelītsakaru sistēmās tas nodrošina uzticamus un efektīvus signālu pārraides risinājumus, apmierinot pieaugošo pieprasījumu pēc augstas -kvalitatīvas video un datu pārraides. Attīstoties 5G un IoT tehnoloģijām, SAT-IF optiskā raidītāja elastīgā konfigurācija un robustā veiktspēja nodrošinās tā pastāvīgo kritisko lomu nākotnes sakaru infrastruktūrā.
