Tā kā globālais satelītu zemes staciju aprīkojuma tirgus 2024. gadā sasniedz 12,71 miljarda ASV dolāru apmēru, jauna veida SAT{2}}IF optiskais uztvērējs kļūst par nozares centrālo punktu.

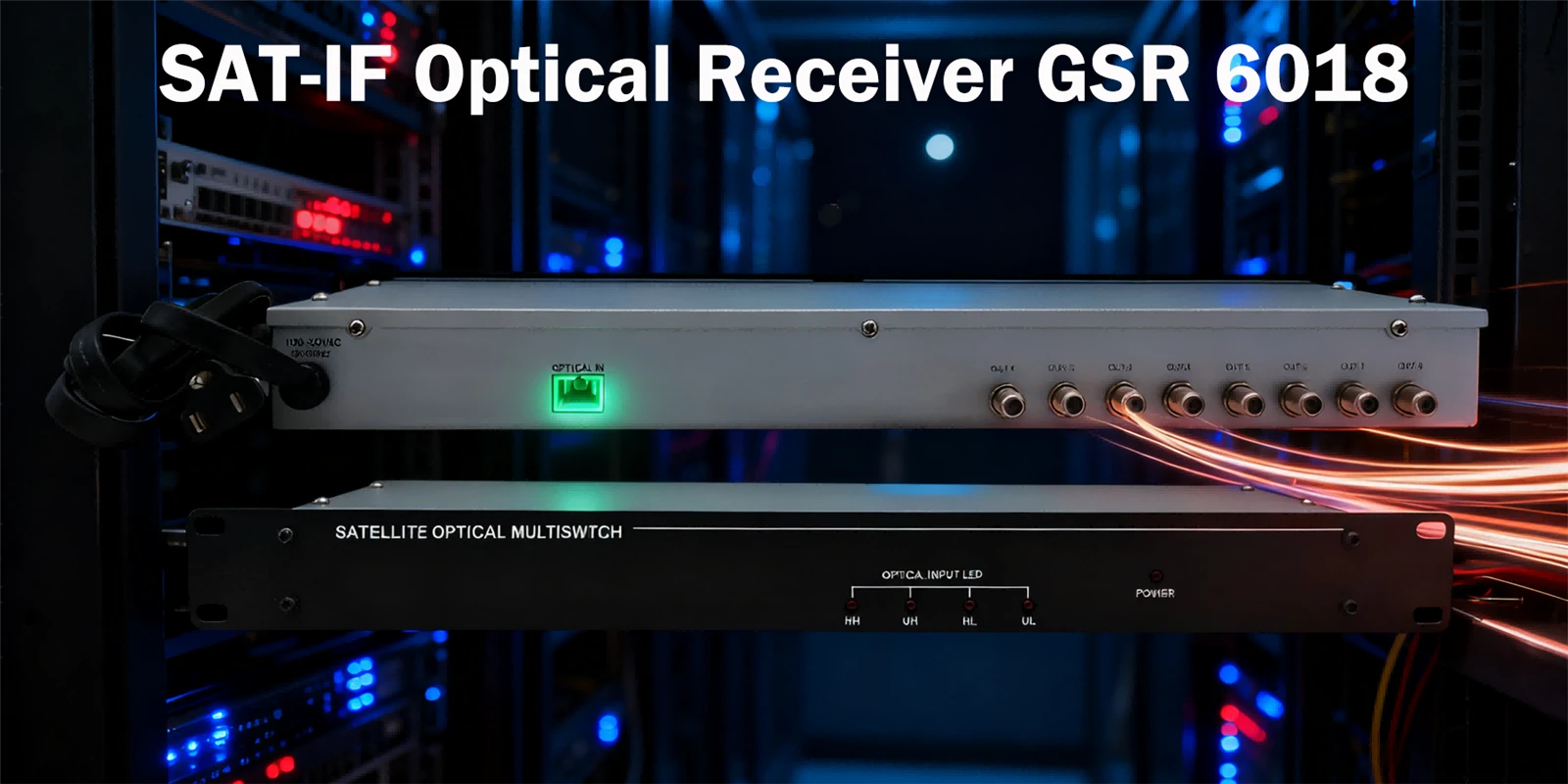

Nesen satelītu sakaru jomā ir parādījies tehnoloģisks sasniegums - SAT{0}}IF optiskais uztvērējsievērojami uzlabo satelīta signālu pārraides efektivitāti un kvalitāti, izmantojot augsti integrētu dizainu. Šī ierīce var pārvērst visus L-joslas analogos satelīta signālus (SAT-IF), ko uztver satelīta antenas LNB, optiskajos signālos, nodrošinot pilnībā caurspīdīgu, augstas{3}}kvalitātes, liela attāluma{4}}pārraidi pa optisko šķiedru.
01 Tehniskais princips: Optoelektroniskās pārveidošanas galvenā saite
SAT{0}}IF optiskajam uztvērējam ir izšķiroša nozīme satelītu sakaru sistēmās, jo tas darbojas kā galvenais signālu apstrādes aprīkojums pārraides laikā no satelīta uz zemes staciju.
Tradicionālās uztvērēju arhitektūrās parasti tiek izmantota superheterodīna struktūra. RF ievades signāls vispirms iziet caur RF filtru, pēc tam caur zema-trokšņa pastiprinātāju (LNA).
Pēc tam signāls tiek sajaukts ar noskaņojamu LO ieeju mikserī, pārvēršot to starpfrekvences (IF) joslā.
Turpretim jaunais SAT{0}}IF optiskais uztvērējs izmanto tiešas lejupvērstās-pārveidošanas arhitektūru, izmantojot divus līdzsvarotu uztvērēju pārus un optisko 90 grādu hibrīdu, lai veiktu optisko I/Q noteikšanu.
Šis tehnoloģiskais lēciens ļauj ierīcei darboties plašā frekvenču joslā 950–2600 MHz, aptverot gandrīz visus analogos satelīta signālus L-joslā.
Fotodetektori pārvērš gaismu elektrībā, izmantojot fotoelektrisko efektu, kas ir optisko uztvērēju darbības pamatprincips. Balstoties uz to,SAT{0}}IF optiskais uztvērējsnodrošina augstas{0}}precizitātes signāla pārraidi, pateicoties izcilai linearitātei un plakanumam.
02 Veiktspējas priekšrocības: vairākas revolucionāras inovācijas
SAT{0}}IF optiskais uztvērējs demonstrē virkni iespaidīgu veiktspējas īpašību. Kā piemēru ņemot tipisku produktu tirgū, tas piedāvā plašu optiskās ievades jaudas uztveršanas spēju no -18 līdz +3 dBm.
Šis plašais ievades diapazons ļauj ierīcei pielāgoties dažāda stipruma ievades signāliem, nodrošinot stabilu darbību dažādās vidēs.
Runājot par RF parametriem, SAT-IF optiskais uztvērējs var darboties frekvenču diapazonā no 45 līdz 2150 MHz, sasniedzot augstu plakanuma līmeni ±1 dB.
Tas nozīmē, ka ierīces reakcija uz dažādu frekvenču signāliem ir ārkārtīgi konsekventa visā darbības joslā, bez būtiskām svārstībām.
Ierīce var lepoties ar nesēja{0}}pret-trokšņu attiecību (CNR), kas ir lielāka vai vienāda ar 50 dB, kompozīta otrās kārtas (CSO) ir lielāka vai vienāda ar 65 dB, un saliktais trīskāršais sitiens (CTB) ir lielāks vai vienāds ar 62 dB. Šie trīs indikatori ir ļoti svarīgi, lai nodrošinātu signāla kvalitāti, un augstas vērtības garantē augstu signāla integritāti pārraides laikā.
SAT{0}}IF optiskajā uztvērējā tiek izmantotas arī GaAs pastiprinātāja aktīvās ierīces un īpaši zema trokšņa līmeņa tehnoloģija, kas ievērojami samazina signāla apstrādes laikā radušos troksni un uzlabo signāla tīrību.
03 Lietojumprogrammu scenāriji: no trīskāršās-Play integrācijas līdz jūras komunikācijai
SAT{0}}IF optiskais uztvērējs demonstrē savu unikālo vērtību vairākos scenārijos.
Trīskāršās{0}}spēles integrācija ir svarīga lietojuma joma. Zhuhai Jiesheng Electronic Technology Co., Ltd. šim nolūkam ir īpaši izstrādājis SAT-IF optisko uztvērēju FTTH (Fiber To The Home) tīkliem.
Tā atbalsta darbības frekvences 45-1000MHz, 45-2150MHz un 45-2400MHz, apmierinot vajadzības pēc vienlaicīgas datu, balss un video signālu pārraidīšanas.
Satelīta L-joslas augšupsaites/lejupsaites optiskās šķiedras saitēs šīs ierīces nodrošina nozares viszemāko{1}}izmaksu risinājumu.
FWT/R–2600S sērijas produkti no Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. var pārraidīt visus analogos satelīta signālus L-joslā, nodrošinot tīkla operatoriem augstas-kvalitatīvas, liela attāluma{5}}pārraides risinājumus.
Jūras satelītu optiskās šķiedras sadales sistēmas arī gūst labumu no šīs tehnoloģijas. Kuģojot jūrā, kuģi var stabili uztvert satelīta signālus un izplatīt tos, izmantojot optisko šķiedru, uz dažādiem lietošanas punktiem, izmantojot SAT-IF optisko uztvērēju.
Turklāt satelīta L-joslas optiskās šķiedras ēku sadales sistēmas ir vēl viens svarīgs SAT-IF optiskā uztvērēja pielietojuma scenārijs. Lielos ēku kompleksos satelītu signālu izplatīšana, izmantojot optisko šķiedru, var efektīvi izvairīties no signāla vājināšanās problēmām, kas raksturīgas tradicionālajā vara kabeļa pārraidē.
04 Tirgus perspektīvas: straujas izaugsmes perioda sākums
Saskaņā ar tirgus analīzi globālais satelītu zemes staciju iekārtu tirgus ieiet straujas izaugsmes periodā. Tirgus apjoms 2024. gadā sasniedza 12,71 miljardu ASV dolāru, un sagaidāms, ka līdz 2025. gadam tas sasniegs 13,33 miljardus ASV dolāru.
Tiek prognozēts, ka līdz 2033. gadam globālais satelītu zemes staciju iekārtu tirgus sasniegs 19,55 miljardus ASV dolāru, un saliktā gada pieauguma temps (CAGR) būs 4,9% laika posmā no 2025. līdz 2033. gadam.
Vairāki faktori veicina pieaugošo pieprasījumu pēcSAT{0}}IF optiskie uztvērēji. Tie ietver pieaugošo pieprasījumu pēc Ku un Ka{1}}joslas satelītiem, kā arī pieaugošo autonomo transportlīdzekļu izmantošanu militārajā un komerciālajā sektorā.
2024. gadā vairāk nekā 4500 darbojošos satelītu radīja pieaugošu pieprasījumu pēc saderīgas zemes staciju infrastruktūras.
Tehnoloģiskās inovācijas ir arī galvenais tirgus izaugsmes faktors. Salīdzinot ar fiksēto satelītu sistēmām, HTS (High Throughput Satellite) sistēmas var izmantot tās pašas frekvences orbītā.
Šos satelītus galvenokārt izmanto, lai nodrošinātu platjoslas interneta piekļuves pakalpojumus mazāk savienotiem vai mazāk attīstītiem apgabaliem.
Reģionālā sadalījuma ziņā Ziemeļamerika 2024. gadā veidoja vairāk nekā 35% no globālajām iekārtām, ko vadīja NASA un privāti uzņēmumi, piemēram, SpaceX un Amazon Kuiper.
Arī Āzijas-Klusā okeāna reģions piedzīvo strauju izaugsmi, par ko liecina sadarbība starp Sivers Semiconductors un Dienvidkorejas uzņēmumu Doosan.
05 Korporatīvā attīstība: sadarbība kļūst par galveno tendenci
Saskaroties ar šo jauno tirgu, lielākie uzņēmumi aktīvi īsteno stratēģiskus izkārtojumus.
Uzņēmums Sivers Semiconductors un Doosan Company nesen paziņoja par sadarbību, lai izstrādātu Ka-joslas elektroniski vadāmu masīvu (ESA) paneļus satelītu komunikācijai (SATCOM).
Šī sadarbība, kuras vērtība ir 1,5 miljoni ASV dolāru, finansēs modernu antenu sistēmu projektēšanu un izstrādi, ko darbina Siversa gaidāmā plaši tirgotā Ka{1}}joslas SATCOM staru veidojošā integrālā shēma (BFIC).
Šī sadarbība ir nozīmīgs pavērsiens Siversam, paplašinot savu nospiedumu globālajā SATCOM tirgū.
SAT{0}}IF optisko uztvērēju produktu jomā Ķīnas uzņēmumi, piemēram, Hangzhou Fengrui Optoelectronic Equipment Co., Ltd. un Zhuhai Jiesheng Electronic Technology Co., Ltd., jau ir laiduši klajā komerciālus produktus.
Zhuhai Jiesheng Electronic'sSAT{0}}IF optiskais uztvērējsTam ir kompakts formas koeficients (113x57x25 mm), tas sver tikai 110 g un patērē mazāk nekā 2 W. Šis kompaktais dizains atvieglo uzstādīšanu un arī samazina enerģijas patēriņu.
Arī tādi globālie spēlētāji kā Gilat Satellite Networks un Hughes Network Systems aktīvi pozicionē sevi šajā jomā.
Hughes Network Systems 2022. gada jūnijā veiksmīgi pārbaudīja 5G satelītus savā Jupitera sistēmas zemes tīklā.
Šī attīstība apstiprināja tehnoloģijas saderību ar 5G atklātās radiopiekļuves sistēmām, paverot iespējas SAT{1}}IF optisko uztvērēju integrācijai ar 5G tīkliem.
Konkurence satelītu sakaru nozarē plešas no kosmosa līdz zemei. Padziļinoties starptautiskajai sadarbībai, piemēram, starp Siversu un Doosan, jaunas tehnoloģijas, piemēram, Ka-joslas ESA paneļi, tiks strauji komercializēti.
Nākamajos gados SAT{0}}IF optisko uztvērēju pielietojums paplašināsies no specializētām jomām uz plašākiem civiliem scenārijiem, kļūstot par būtisku sastāvdaļu integrēto kosmosa-gaisa-tīklu savienošanā.
