RF signāla pārsūtīšanas uz šķiedru kodols: Analogā signāla pārveidošanas par šķiedru principa pilnīgs skaidrojums
Vai RF (radiofrekvences) signāla pārraides scenārijos jūs bieži uztrauc šādas problēmas: spēcīga signāla vājināšanās pēc liela-tāluma pārraides, signāla kropļojumi, ko izraisa elektromagnētiskie traucējumi, kā arī apjomīgi un dārgi kabeļu vadi? Neatkarīgi no tā, vai tās ir sakaru bāzes stacijas, radioastronomijas iekārtas, rūpnieciskā vadība vai radio un televīzijas sistēmas, stabila RF signālu pārraide ir galvenais pieprasījums-, un RF signāla pārraides tehnoloģija optiskās šķiedras jomā ir atslēga šo problēmu risināšanai. Šodien mēs populāri izjauksim galveno loģiku: kā analogie RF signāli tiek pārveidoti optiskās šķiedras signālos, lai panāktu-bez traucējumiem, tālsatiksmes- un augstas{5}}precizitātes pārraidi.
Pirmkārt, ir jāprecizē pamatnoteikums: optisko šķiedru pārraide pārraida optiskos signālus, savukārt mūsu RF signāli ir analogie elektriskie signāli, un abi nav tieši saderīgi. Tāpēc analogā signāla pārveidošanas par šķiedru būtība ir veikt divus pārveidojumus: "analogais elektriskais signāls → optiskais signāls → analogais elektriskais signāls", un pēc tam realizēt efektīvu signāla pārraidi, izmantojot optiskās šķiedras zemo-zudumu un pret{2}}traucējumu raksturlielumus-, kas ir arī mūsu RF signāla uz optiskās šķiedras izstrādājumiem galvenā darbības loģika. Viss process galvenokārt ir sadalīts 5 galvenajos posmos, no kuriem katrs nosaka signāla pārraides kvalitāti. Mēs tos detalizēti izskaidrosim kopā ar produkta faktisko dizainu.
1. darbība. Analogā RF signāla priekšapstrāde - Novērsiet traucējumus un optimizējiet signāla kvalitāti
Oriģinālie analogie RF signāli (piemēram, radiofrekvenču signāli no bāzes stacijām un noteikšanas signāli no radariem) bieži tiek sajaukti ar troksni un traucējumiem. Tieša pārveidošana izraisīs optisko signālu kropļojumus un ietekmēs pārraides efektus. Tāpēc pirms pārveidošanas saites ievadīšanas mūsu produkti vispirms apstrādās analogos RF signālus, kas arī ir pamats pārraides precizitātes nodrošināšanai.
Iepriekšējā apstrāde galvenokārt ietver divas galvenās darbības: pirmkārt, signāla pastiprināšanu, kas pastiprina vājus RF signālus līdz stiprumam, kas ir piemērots konvertēšanai, izmantojot augstas precizitātes pastiprinātāju, lai izvairītos no pārveidošanas kļūmēm vāju signālu dēļ; otrkārt, filtrēšana un attīrīšana, kas izmanto profesionālu filtrēšanas moduli, lai filtrētu nebūtiskus trokšņu un traucējumu signālus un saglabātu tīrus efektīvus RF signālus. Mūsu produkti izmanto pielāgotu filtrēšanas tehnoloģiju, kas var precīzi pielāgoties RF signāla frekvenču joslai no 5MHz līdz 6GHz, nodrošinot iepriekš apstrādāto signālu tīrību un sagatavojot turpmākai pārveidei.
2. darbība: elektro-optiskā pārveidošana (E/O) - "pārtulkot" analogos elektriskos signālus optiskajos signālos
Šis ir visa konversijas procesa galvenais posms un mūsu produktu tehniskais pamats. Vienkārši sakot, tā ir iepriekš apstrādāto analogo RF elektrisko signālu pārvēršana optiskajos signālos, ko var pārraidīt optiskajās šķiedrās, izmantojot elektro-optiskās pārveidošanas ierīces-, kas ir līdzvērtīga "gaismas slāņa" uzlikšanai uz elektriskajiem signāliem, ļaujot tiem sasniegt lielu-attālumu pārraidi ar optisko šķiedru priekšrocībām.

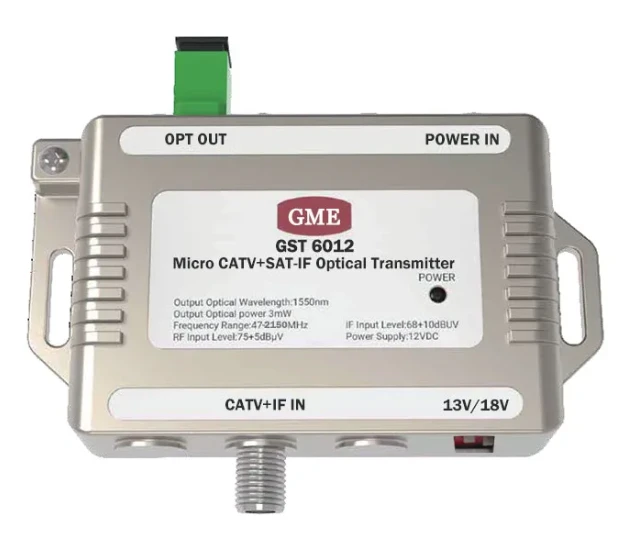

Mūsu produktos kā galvenās elektro-optiskās pārveidošanas ierīces tiek izmantotas augstas -linearitātes DFB lāzera diodes, un to darbības princips ir balstīts uz "Intensity Modulation (IM)" tehnoloģiju: lāzera virzošo strāvu tieši modulē elektriskais signāls, lai izejas optiskās jaudas intensitāte mainās sinhroni ar RF signālu}, piemēram, gaismas amplitūdu, piemēram, {{2. simulē skaņas augstumu, gaismas intensitātes maiņa pilnībā atbilst sākotnējā RF signāla izmaiņu likumam, realizējot precīzu "elektriskā signāla → optiskā signāla" kartēšanu. Šīs modulācijas metodes priekšrocība ir ātrs reakcijas ātrums un nelieli signāla kropļojumi, kas var maksimāli saglabāt analogo RF signālu sākotnējos raksturlielumus, kas ir īpaši piemēroti scenārijiem ar augstām signāla precizitātes prasībām, piemēram, radioastronomijā un satelītsakaros.
Tajā pašā laikā mūsu produktiem ir iebūvēta -temperatūras kompensācijas funkcija, kas var efektīvi kompensēt apkārtējās temperatūras izmaiņu ietekmi uz lāzeru, nodrošinot optisko signālu stabilitāti. Pat ekstremālos apstākļos no -40 grādiem līdz +70 grādiem tas var stabili pabeigt elektrooptisko pārveidi.
3. darbība: optiskās šķiedras pārraide -traucējumi-bez traucējumiem, zems-signāla kanāla zudums
Pēc elektro-optiskās pārveidošanas optiskais signāls tiek savienots ar šķiedras kodolu un sāk pārraidi no liela attāluma. Šī posma priekšrocība ir optiskās šķiedras pārraides kodols, kas atšķiras no tradicionālās kabeļa pārraides: optiskā šķiedra izmanto pilnīgas gaismas atstarošanas principu, lai ierobežotu optiskā signāla izplatīšanos šķiedras kodolā. Šķiedras kodola refrakcijas koeficients ir nedaudz augstāks nekā apšuvumam, nodrošinot optiskā signāla noplūdi un nodrošinot efektīvu pārraidi.
Salīdzinot ar tradicionālajiem koaksiālajiem kabeļiem, optisko šķiedru pārraidei ir trīs neaizvietojamas priekšrocības, kas arī ir mūsu produktu atslēga klientu sāpju problēmu risināšanai: pirmkārt, zems zudums. 1550 nm joslā optiskās šķiedras pārraides zudums ir tikai aptuveni 0,2 dB/km, kas ir daudz mazāks nekā koaksiālo kabeļu zudums, kas bieži vien ir vairāki dB/m. Pat ja tiek pārraidīts desmitiem vai pat simtiem kilometru, signāls netiks ievērojami vājināts; otrkārt, spēcīgs pret-traucējums. Optiskā šķiedra ir dielektrisks materiāls, kas ir pilnīgi imūns pret elektromagnētiskiem traucējumiem (EMI) un radiofrekvenču traucējumiem, īpaši piemērots skarbām traucējumu vidēm, piemēram, rūpniecībā un militārajā jomā; treškārt, viegls svars. Vienas optiskās šķiedras diametrs ir tikai 125 mikroni, kas ir daudz vieglāks par koaksiālajiem kabeļiem, ievērojami samazinot vadu savienošanas grūtības un izmaksas.
Mūsu produkti ir saderīgi ar SM28 viena -moda optisko šķiedru un atbalsta viļņu garuma dalīšanas multipleksēšanas (WDM) tehnoloģiju, kas var realizēt vairāku-kanālu RF signāla pārraidi, izmantojot vienu optisko šķiedru, vēl vairāk uzlabojot pārraides efektivitāti, samazinot vadu izmaksas un pielāgojoties vairāku-scenāriju lietojumprogrammu vajadzībām.
4. darbība: fotoelektriskā pārveidošana (O/E) - "Atjaunot" optiskos signālus uz analogajiem elektriskajiem signāliem
Kad optiskais signāls sasniedz uztveršanas galu, tas ir jāpārveido atpakaļ oriģinālajā analogajā RF elektriskajā signālā, izmantojot fotoelektrisko pārveidošanu, lai to varētu atpazīt un izmantot termināla iekārtas (piemēram, bāzes stacijas, radari un displeji). Šis solis ir elektro-optiskās pārveidošanas apgrieztais process, kam nepieciešamas arī augstas-precizitātes ierīces, lai nodrošinātu atjaunošanas kvalitāti.

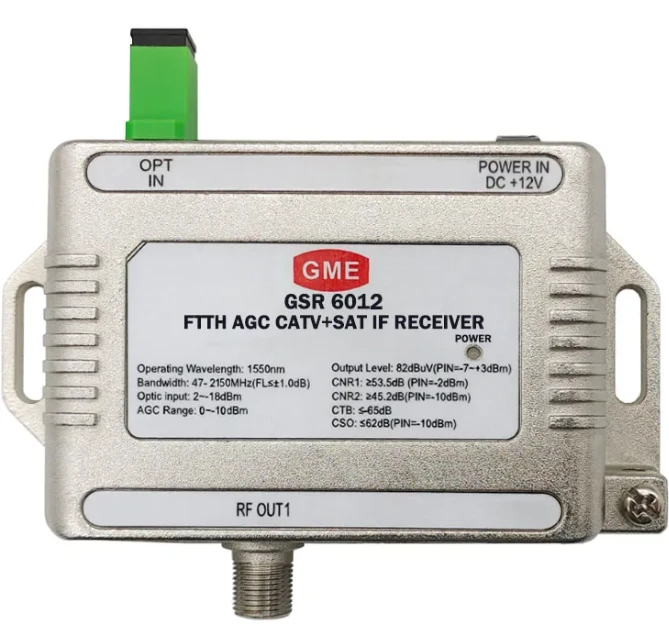

Mūsu produktos kā galvenās konvertēšanas ierīces tiek izmantoti augstas{0}jutības fotodetektori (PIN fotodiodes vai lavīnu fotodiodes APD). To funkcija ir pārveidot optisko signālu intensitātes izmaiņas atbilstošos elektriskos signālos (fotoģenerētā strāva)-jo spēcīgāka ir optiskā jauda, jo lielāka ir ģenerētā strāva, kas pilnībā atbilst raidītāja gala signāla maiņas likumam. Pārveidotais elektriskais signāls tiks vēl vairāk pastiprināts ar zemu-trokšņu pastiprinātāju, lai nodrošinātu, ka signāla stiprums atbilst termināļa iekārtu prasībām, un tajā pašā laikā slāpētu trokšņu traucējumus, lai izvairītos no atjaunotā signāla kropļojumiem.
5. darbība. Signāla ziņa-apstrāde - Precīza atjaunošana, lai pielāgotos termināļa vajadzībām
Pēc fotoelektriskās pārveidošanas analogajam RF elektriskajam signālam ir jāiziet pēdējā pēc-apstrādes darbība, lai to varētu patiesi izmantot. Pēc-apstrāde galvenokārt ietver signāla veidošanu un pastiprinājuma kalibrēšanu: formēšanas modulis koriģē nelielus traucējumus, kas var rasties signāla pārraides laikā, lai nodrošinātu, ka signāla viļņu forma pilnībā atbilst sākotnējam signālam; pastiprinājuma kalibrēšanas modulis pielāgo signāla pastiprinājumu diapazonam, kas pielāgots termināla iekārtai, lai izvairītos no iekārtas darbības traucējumiem, ko izraisa pārmērīgs vai nepietiekams signāla stiprums.
Mūsu produkti atbalsta automātisko pastiprinājuma kontroli (AGC), kas bez manuālas iejaukšanās var automātiski pielāgot pastiprinājuma parametrus atbilstoši pārraides attālumam un signāla stiprumam, ievērojami uzlabojot lietošanas vienkāršību un nodrošinot signālu ilgtermiņa stabilitāti un konsekvenci.
Kāpēc izvēlēties mūsu RF signālu optiskās šķiedras izstrādājumiem?
Izprotot analogā signāla pārveides uz šķiedru principu, nav grūti konstatēt, ka katrs pārveidošanas procesa posms ir atkarīgs no augstas{0}}precizitātes ierīcēm un optimizēta dizaina-, un tā ir mūsu produktu galvenā konkurētspēja. Rezumējot, mūsu priekšrocības ir atspoguļotas trīs aspektos:
Augsta-precīza pārraide: izmantojot augstas-linearitātes lāzerus un fotodetektorus, apvienojumā ar precīzu filtrēšanu un pastiprinājuma kontroli, viltus-brīvais dinamiskais diapazons var sasniegt 100 dBm/H2/3, maksimāli saglabājot analogo RF signālu sākotnējos raksturlielumus un izvairoties no kropļojumiem;
Stabilitāte un uzticamība: iebūvētas -temperatūras kompensācijas un automātiskās pastiprinājuma kontroles funkcijas, kas pielāgojas plašam temperatūras diapazonam un sarežģītām vidēm, atbalsta pārraidi lielos-attālumos līdz 20 km bez atkārtotājiem, ar zudumu mazāku par 0,4 dB/km, kas atbilst dažādu scenāriju, piemēram, rūpniecības, sakaru un militāro situāciju, skarbajām prasībām;
Elastīga pielāgošanās spēja: aptver frekvenču diapazonu no 5 MHz līdz 6 GHz, atbalsta viena -režīma optiskās šķiedras un WDM tehnoloģiju un nodrošina pielāgotus risinājumus atbilstoši klientu vajadzībām, pielāgojoties dažādiem lietojumu scenārijiem, piemēram, 5G bāzes stacijām, radioteleskopiem, radio un televīzijai un radariem.
Neatkarīgi no tā, vai jums ir jāatrisina RF signāla pārraides vājināšanās lielos attālumos vai jāatbrīvojas no elektromagnētisko traucējumu problēmām, analogā signāla optiskās šķiedras tehnoloģija ir optimālais risinājums,{0}}un mūsu RF signāls uz optisko šķiedru izstrādājumi ir nobrieduši risinājumi, kas īsteno šo principu, palīdzot sasniegt efektīvu, stabilu un zemu{1}}izmaksu signālu pārraidi.
Ja jūsu projekts saskaras ar RF signāla pārraides problēmām un vēlaties uzzināt, kā mūsu produkti var pielāgoties jūsu īpašajām vajadzībām, lūdzu, sazinieties ar mums, lai iegūtu detalizētus tehniskos risinājumus un produkta parametrus, un ļaujiet mums izmantot profesionālas tehnoloģijas jūsu signāla pārraides pavadīšanai.
