Ātrdarbīgi{0}} Wi-Fi signāli tagad slepeni plūst caur tiem pašiem kabeļiem, kas pārraida televīzijas signālus. Kamēr mēs joprojām satraucamies par to, kurā guļamistabas vai darba kabineta stūrī ir vājāks signāls, tehnoloģija, kas integrē kabeļtelevīziju, Gigabit Ethernet un jaunākos bezvadu standartus, klusi pārveido mājas tīklu ainavu.
Septiņos no rīta Van kungs sāk videokonferenci savā mājas kabinetā, bet viņa bērns apmeklē tiešsaistes nodarbību, izmantojot planšetdatoru viesistabā. Viedais televizors pie sienas atskaņo 4K augstas izšķirtspējas programmu, un vairāki viedtālruņi vienlaikus ir savienoti ar mājas tīklu.
Šis scenārijs, kad vairākas ierīces vienlaikus ir tiešsaistē, ir kļuvis par normu mūsdienu mājsaimniecībās. Pētījumi liecina, ka tipiskai pilsētas ģimenei šobrīd pieder vidēji vairāk nekā 10 savienotas ierīces, sākot no viedtālruņiem un planšetdatoriem līdz viedtelevizoriem un dažādām IoT ierīcēm.
01 Tradicionālo bezvadu tīklu dilemma un izaicinājumi
Mūsdienu mājas tīkli ir pakļauti nepieredzētam spiedienam. Pieaugot pieprasījumam pēc 4K/8K video straumēšanas, mākoņspēlēm, viedajām mājas ierīcēm un attālināta darba, tradicionālie Wi-Fi maršrutētāji cīnās, lai apmierinātu mūsdienu mājsaimniecību veiktspējas prasības.
Problēmas būtība slēpjas signāla pārraides fiziskajos ierobežojumos. 2,4 GHz un 5 GHz bezvadu signāli, ko izstaro parastie Wi-Fi maršrutētāji, ievērojami vājina, iekļūstot sienās.
Saskaņā ar datiem 2,4 GHz signāls var zaudēt 20–40 dB, ejot cauri vienai parastai ķieģeļu sienai, un vairāk nekā 30 dB, ejot cauri grīdai.
Tas tieši izraisa tā sauktās "signālu mirušās zonas" mājās-, lai gan maršrutētājs rāda pilnas joslas, dažās telpās lietošana var būt ārkārtīgi lēna vai to var nomocīt bieža savienojuma atvienošana.
Papildus izplatības problēmai tradicionālie Wi-Fi tīkli cieš arī no raksturīgās augšupsaites un lejupsaites jaudas asimetrijas. Mājas bezvadu maršrutētāji parasti pārraida ar aptuveni 100 mW, savukārt klientu ierīces, piemēram, viedtālruņi-akumulatora darbības laika un veselības apsvērumu dēļ-bieži pārraida ar mazāk nekā vienu desmito daļu maršrutētāja jaudas.
Kad lietotājs atrodas tālu no maršrutētāja vai aiz sienām, atgriešanās signāls no tālruņa kļūst ārkārtīgi vājš, kad tas sasniedz maršrutētāju, un to gandrīz apslāpē apkārtējais troksnis.
02 Tehnoloģiskā attīstība: no viena mērķa piekļuves līdz konverģētiem tīkliem
Lai risinātu mūsdienu tīkla problēmas, tīkla tehnoloģija ir attīstījusies no vienfunkcionālām ierīcēm līdz daudzfunkcionāliem konverģētiem termināļiem. Agrīnās mājas tīkla ierīces parasti piedāvāja tikai vienu funkciju; piemēram, modemi apstrādāja tikai interneta savienojumu, bet maršrutētāji izplatīja signālu.
Tehnoloģijai attīstoties, tirgū parādījās termināļa ierīces, kas apvieno vairākus portus, bezvadu iespējas un kabeļtelevīzijas saskarnes. Piemērs ir augstākās klases GPON vārtejas, piemēram, GRG-4260US, kas integrē interneta, VoIP, IPTV, CATV, USB un Wi-Fi funkcijas.
Šādas ierīces parasti ir aprīkotas ar četriem Gigabit Ethernet portiem (4GE), atbalsta divjoslu 2,4 GHz un 5 GHz bezvadu piekļuvi ar teorētisko bezvadu ātrumu līdz 1600 Mbps, kā arī nodrošina CATV (kabeļtelevīzijas) saskarni.
Šīs ierīces ir mūsdienu konverģētā tīkla risinājumu konkrētas izpausmes. Tie vairs nav vienkārši signālu atkārtotāji, bet gan inteliģenti termināļi, kas spēj apstrādāt vairāku veidu datus un pakalpojumus.
Pamatojoties uz nobriedušu un stabilu Gigabit PON tehnoloģiju, tajos ir integrēta Gigabit Ethernet komutācijas tehnoloģija un HFC (hibrīda šķiedras koaksiālā) optiskā uztvērēja tehnoloģija, kas piedāvā augstu uzticamību, vieglu pārvaldību un labas pakalpojumu kvalitātes garantijas.
03 Betona caurduršanas noslēpums: CATV koaksiālo kabeļu atkārtota izmantošana
Galvenā tehnoloģija4GE AC WIFI CATVsistēma slēpjas gudrā esošās kabeļtelevīzijas (CATV) tīkla infrastruktūras izmantošanā. Izmantojot īpašu kombinēšanas sadalītāju, tas sajauc Wi-Fi signālu (izmantojot 802.11ac standartu) ar kabeļtelevīzijas signālu un pēc tam pārraida abus pa koaksiālo kabeli uz katru istabu.
Katras telpas termināļa panelī īpaša shēma sistēmas iekšpusē atdala Wi-Fi signālu no TV signāla un izstaro to caur mikrosloksnes antenu.
Šī dizaina atjautība ir tāda, ka tas ļauj izvairīties no milzīgiem zaudējumiem, kas rodas, bezvadu signāliem iekļūstot sienās. Salīdzinot ar 20–40 dB vājinājumu, ko var ciest 2,4 GHz signāls, ejot cauri sienai, tādas pašas frekvences signāls, kas tiek pārraidīts pa koaksiālo kabeli, zaudē tikai aptuveni 0,5 dB uz metru.
Tas ir kā maršrutētāja antenas izvēršana katrā telpā, ļaujot Wi-Fi signālam apiet sienas un tieši sasniegt lietotājus.
Šī tehnoloģija nodrošina patiesu "zaļu, videi draudzīgu pārklājumu", jo tai nav nepieciešama liela jaudas pārraide, lai nodrošinātu vienmērīgu pārklājumu. Pēc nokļūšanas pa koaksiālo kabeli uz spaiļu paneli signāls jau ir atbilstoši vājināts, ievērojami samazinot iespējamo starojuma ietekmi uz veselību.
Tajā pašā laikā sistēma atbalsta jaunāko 802.11ac bezvadu standartu, kas spēj nodrošināt teorētisko pārraides ātrumu 1 Gbps, atbalsta MU-MIMO tehnoloģiju un 160 MHz joslas platumu, nodrošinot ātrdarbīgus savienojumus vairākām ierīcēm vienlaikus.
04 Dažādi lietojumu scenāriji un augstas saderības dizains

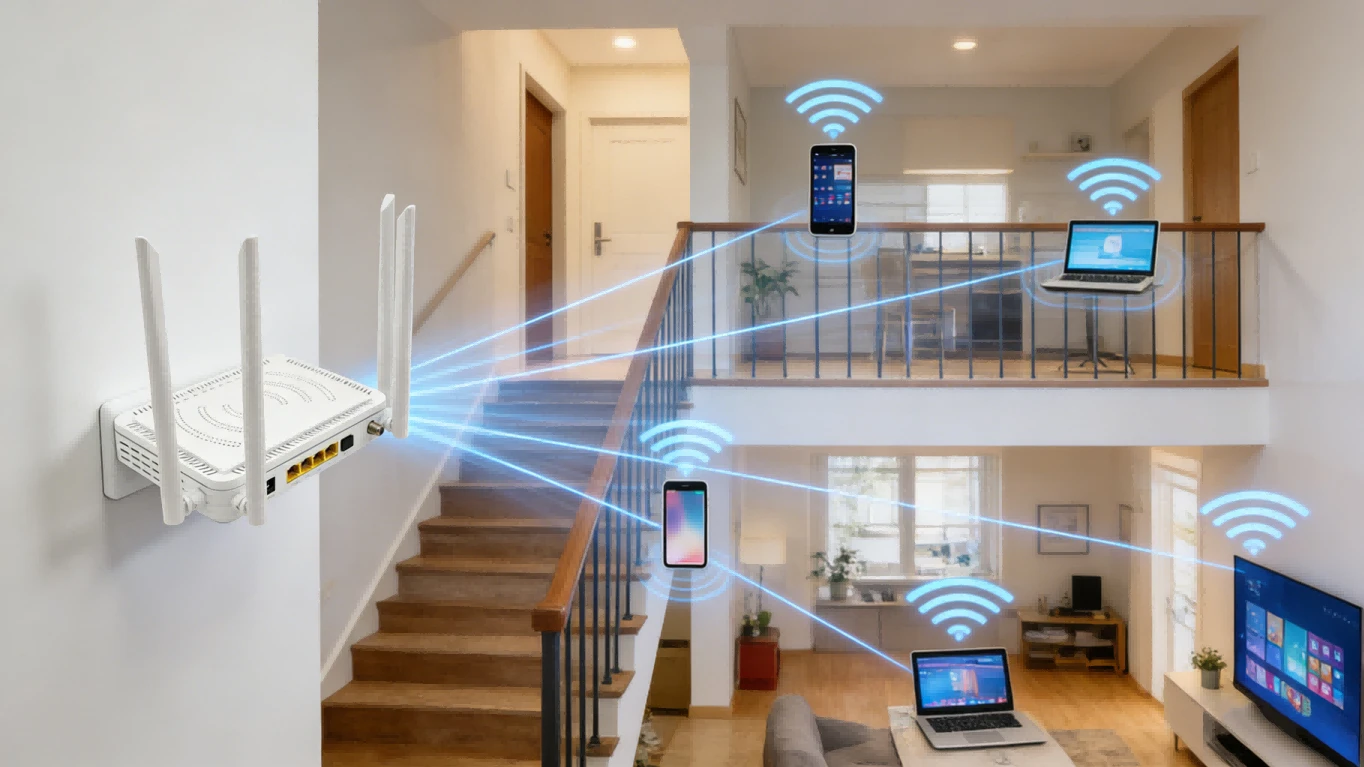

4GE AC WIFI CATV tehnoloģija ir īpaši piemērota daudzistabu daudzstāvu dzīvojamajām vidēm. Tipiskās divstāvu mājās vai villās tradicionālajiem Wi-Fi maršrutētājiem bieži ir grūti nodrošināt visaptverošu pārklājumu, jo īpaši dzelzsbetona konstrukcijās, kur bezvadu signāla vājināšanās ir īpaši spēcīga.
Izmantojot esošo CATV tīklu, šī sistēma var ienest spēcīgus signālus tieši katrā istabā-gan pagrabā, gan bēniņos vai tālākajā guļamistabā,-nodrošinot stabilu, ātrgaitas interneta piekļuvi.
Papildus mājām šai tehnoloģijai ir arī plaša pielietojuma vērtība viesnīcās, studentu kopmītnēs, nelielos birojos un tirdzniecības telpās. Šajās daudztelpu vidēs, kurās ir liels lietotāju blīvums, tradicionālajiem bezvadu piekļuves punktu izvietojumiem parasti ir nepieciešami sarežģīti kabeļi un augstas uzstādīšanas izmaksas.
4GE AC WIFI CATV sistēma var izmantot esošās kabeļtelevīzijas līnijas, lai nodrošinātu zemu izmaksu un augstas efektivitātes tīkla pārklājumu.
No saderības viedokļa moderns4GE AC WIFI CATVierīces parasti tiek veidotas kā daudzfunkcionāli integrēti termināļi. Kā piemēru ņemot RL804GCW GPON ONU, tas ietver vienu PON interfeisu, vienu CATV optisko interfeisu, un lietotāja pusē nodrošina četras Ethernet saskarnes, vienu RF interfeisu un 2,4 GHz WLAN interfeisu.
Šis dizains ļauj vienai ierīcei vienlaikus nodrošināt optiskās šķiedras platjoslas piekļuvi, kabeļtelevīzijas signāla uztveršanu un bezvadu tīkla izplatīšanu, ievērojami vienkāršojot mājas tīkla aprīkojuma sarežģītību.
05 Mērķa priekšrocību analīze un praktiskie ieviešanas apsvērumi
No veiktspējas viedokļa 4GE AC WIFI CATV sistēma piedāvā priekšrocības, kurām tradicionālais Wi-Fi diez vai var līdzināties. Pirmkārt, signāla pārklājuma vienmērīgums; Tā kā katrai telpai ir savs signāla emisijas punkts, signāla stipruma atšķirības visā dzīvojamā telpā tiek samazinātas līdz minimumam.
Otrkārt, ievērojams traucējumu pretestības uzlabojums; izmantojot vadu pārraidi, tiek novērsta bezvadu signālu savstarpēja iejaukšanās.
Vienkārša uzstādīšana ir vēl viena svarīga priekšrocība. Šo sistēmu var izvietot, jauninot esošo kabeļtelevīzijas tīklu, bez nepieciešamības izveidot jaunus vadus. Galvenās iekārtas ietver platjoslas sadalītājus, īpašus termināļu paneļus utt. Jaunināšanas laikā ir jānomaina tikai dažas ierīces un jāpielāgo CATV pastiprinātāja pastiprinājums, lai nodrošinātu, ka vājināšanās pēc signāla sajaukšanas tiek kontrolēta 2 dB robežās.
Šis dizains padara instalēšanas procesu ātru un minimāli traucē ikdienas dzīvi.
No ekonomiskā viedokļa, lai gan sākotnējie ieguldījumi aprīkojumā var būt nedaudz lielāki nekā tradicionālajam maršrutētājam, ņemot vērā pārklājuma efektivitāti, ierīču skaitu un uzturēšanas izmaksas kopā, 4GE AC WIFI CATV sistēma parasti piedāvā augstāku izmaksu efektivitāti.
Īpaši lielām vai daudzstāvu mājām tradicionālajiem risinājumiem bieži ir nepieciešami vairāki maršrutētāji vai Mesh sistēma, lai panāktu līdzīgu pārklājumu ar kopējām izmaksām, kas bieži vien ir augstākas.
Turklāt šādām sistēmām parasti ir labas pārvaldības funkcijas, kas atbalsta attālo konfigurāciju un uzraudzību. Lietotāji var ērti pārbaudīt katra piekļuves punkta statusu, pielāgot iestatījumus un pat ieviest vecāku kontroli.
Arī pašas ierīces ir paredzētas mazjaudas darbībai; piemēram, RL804GCW GPON ONU patērē mazāk par 8 W, kā rezultātā, ilgstoši lietojot, ir zemas elektroenerģijas izmaksas.
Tīkla jaunināšanas projektā trīsstāvu villai Šenžeņā inženieri izvietoja a4GE AC WIFI CATVsistēma, izmantojot esošās CATV līnijas. Vietās, kurās iepriekš bija vāji signāli,{1}}piemēram, otrā stāva guļamistabās un pagrabā-tagad tiek sasniegts stabils lejupielādes ātrums virs 90 Mb/s.
Katrs villas stūris, no viedās kameras dārzā līdz spēļu konsolei augšējā stāva bēniņos, iegūst stabilu tīkla savienojumu, izmantojot to pašu sistēmu.
Tāpat kā mūsdienu pilsētas integrē elektroenerģijas, sakaru un kabeļtelevīzijas līnijas vienotos pakalpojumu koridoros, arī mājas tīkli virzās uz konverģenci un vienkāršošanu. 4GE AC WIFI CATV tehnoloģija nav tikai tehnisko specifikāciju kopums; tā ir inteliģenta esošās mājas infrastruktūras pārprojektēšana.
Tas šos koaksiālos kabeļus, kas paslēpti sienās, pārvērš par neredzamiem lielceļiem, kas nes mūsu digitālo dzīvi.
