Visaptveroša rokasgrāmata par 10 G viena režīma optiskā moduļa pārraides attālumiem: standarta specifikācijas, detalizēts apskats par 2 km opciju un atlases padomi, lai izvairītos no kļūmēm
Mūsdienu tīkla pārraidē optiskie moduļi ir galvenie komponenti, kas savieno optisko šķiedru ar tīkla ierīcēm . 10G viena-režīmu optiskie moduļi ar tādām priekšrocībām kā ātra pārraide, spēcīga pret-traucējumu spēja un zems zudums, ko plaši izmanto tādos gadījumos kā universitātes pilsētiņas tīkli un datu centri. Pārraides attālums ir galvenais atlases rādītājs. Daudzi profesionāļi bieži jauc specifikācijas – piemēram, kādi ir standarta attālumi, vai pastāv 2km iespēja un kā tos saskaņot ar scenārijiem. Šajā rakstā tiks izskaidrotas pamatzināšanas, kas palīdzēs ikvienam izvairīties no atlases kļūdām.
I. Pamata izpratne par 10 G vienmodu{2}}optiskajiem moduļiem
10 G vienmoda optiskie moduļi pārsvarā izmanto SFP+ pakotni, kas ir saderīga ar tādām ierīcēm kā slēdži un serveri, un tie ir jāizmanto ar 9/125 μm OS2 vienmoda{6}}šķiedru. Viena -režīmu šķiedras kodols ir ārkārtīgi plāns, nodrošinot tikai vienu optiskā signāla ceļu, kā rezultātā ir daudz mazāki zudumi, salīdzinot ar daudzmodu šķiedru. Tas ir galvenais, lai sasniegtu{10}kilometra līmeņa pārraides attālumus.
Tās pārraides attālumu ietekmē četri galvenie faktori: optiskais viļņa garums, pārraides jauda, uztvērēja jutība un šķiedras saites zudumi . 1310nm un 1550 nm ir galvenie viļņu garumi. Nozares specifikācijas atbilst IEEE starptautiskajiem standartiem, veidojot skaidrus attāluma līmeņus, kas līdzsvaro veiktspēju un izmaksas.
II. Galvenās standarta pārraides attāluma specifikācijas10 G viena režīma{1}}optiskie moduļi
Tirgū pieejamie 10 G vienmoda optisko moduļu galvenie attālumi atbilst IEEE 802.3ae standartam. Četras galvenās specifikācijas — 10 km, 20 km, 40 km un 80 km — attiecas uz visiem izplatītajiem scenārijiem. To īpašības ir šādas:
10 km specifikācija (10 GBASE-LR): visizplatītākā un visrentablākā iespēja-
Šī ir visplašāk izmantotā standarta specifikācija ar vislabāko cenas{0}}veiktspējas attiecību. Tā pārraides attālums ir 10 km, tiek izmantots 1310 nm viļņa garums, un tas ir piemērots starpsavienojumu veidošanai universitātes pilsētiņās un īsa{4}}līdz{5}}vidēja attāluma kabeļiem datu centros. Tā piedāvā spēcīgu saderību un nobriedušu piegādes ķēdi, padarot to par pirmo izvēli lielākajai daļai uzņēmumu un par pamatu īsa attāluma specifikācijām.

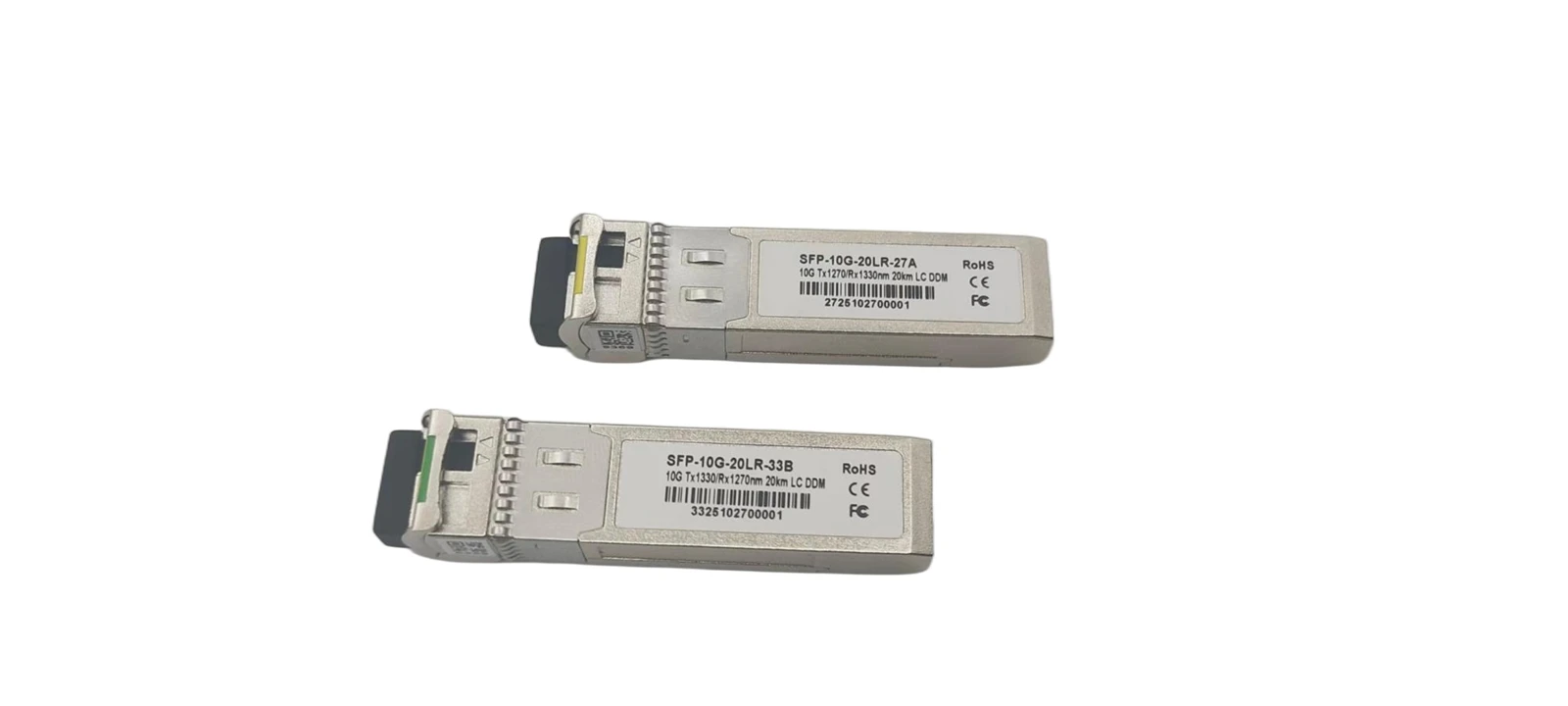

20 km Specifikācija: uzlabota vidēja{1}}attāluma pārejas opcija
Šis nav IEEE bāzes standarts, bet gan uzlabota 10GBASE-LR versija. Tas izmanto arī 1310 nm viļņa garumu, palielinot attālumu līdz 20 km, optimizējot jaudu. Tas aizpilda atstarpi no 10 km līdz 40 km, un tas ir piemērots metro tīkla piekļuves slāņiem un starp-pilsētas savienojumiem. Tas var sadarboties ar 10 km moduļiem, piedāvājot augstu elastību.
40 km specifikācija (10 GBASE-ER): galvenais lielais-distances darba zirgs
Šī ir standarta tālsatiksmes{0}}specifikācija ar pārraides attālumu 40 km. Tas izmanto 1550 nm viļņa garumu (kuram ir mazāks zudums), padarot to piemērotu metro tīkla mugurkaula slāņiem un pārrobežu{4}}reģionālajiem starpsavienojumiem. Parasti tam nav nepieciešams papildu optiskais pastiprināšanas aprīkojums, tas maksā mazāk nekā 80 km moduļus, un tā ir primārā izvēle tālsatiksmes{7}}pārraidei.
80 km specifikācija (10 GBASE-ZR): maksimālā standarta garā-iespēja
Šī ir garākā attāluma standarta specifikācija 10 G vienam režīmam, kas piedāvā 80 km pārraidi. Tas izmanto 1550 nm viļņa garumu, un tam ir ļoti augstas aparatūras prasības. Tas ir piemērots īpašiem gadījumiem, piemēram, starppilsētu-savienojumiem vai attālās bāzes stacijas atvilcei. Izmaksas ir augstas, un enerģijas patēriņš ir ievērojams, tāpēc to nevajadzētu nevajadzīgi izvēlēties ikdienas scenārijiem.
III. Bieži vien-neparedzētā 2 km specifikācija: izdevīga-efektīva izvēle īsiem viena režīma-režīmiem
Daudzi cilvēki brīnās, vai 10 G vienam režīmam ir pieejama 2 km iespēja. Atbilde ir jā. Tas neietilpst IEEE 802.3ae pamatstandartā, bet ir balstīts uz 10GBASE-LRL specifikāciju IEEE 802.3aq standartā. To parasti dēvē par 10 G SFP+ 2km viena{12}režīmu moduli — augstas{13}}vērtības opcija īsiem{14}}attālumiem.
Šis modulis parasti izmanto 1310 nm viļņa garumu, un tam galvenokārt ir LC dupleksais interfeiss. Salīdzinot ar 10 km LR moduļiem, tam ir mazāka pārraides jauda un atvieglotas jutības prasības, kā rezultātā izmaksas tiek samazinātas par 10%-30%. Tas saglabā viena režīma pret-traucējumu priekšrocības, aizpildot attāluma atstarpi no 300 m (daudzrežīms) līdz 10 km (vienā režīmā).
Tās pielietojuma scenāriji ietver šķērs{0}}statņu kabeļus datu centros un neliela attāluma{1}}pilsētu starpsavienojumus. Salīdzinot ar daudzmodu moduļiem, tas pārraida tālāk, un tam ir lielāka pretestība pret traucējumiem. Salīdzinot ar 10 km moduļiem, tam ir zemākas izmaksas un enerģijas patēriņš. Atbilstoši 2 km moduļi var sadarboties ar 10 km moduļiem. Iegādājoties, piešķiriet prioritāti produktiem, kas marķēti kā 10GBASE{10}}LRL, lai nodrošinātu saderību.
IV. Galvenie apsvērumi, izvēloties 10 G vienmodu{2}}optiskos moduļus
Izvēloties, visaptveroši jāņem vērā scenārijs, izmaksas un savietojamība. Pievērsiet uzmanību šādiem 5 galvenajiem punktiem:
Izvēlieties attālumu, pamatojoties uz vajadzībām, izvairieties no "jo ilgāk, jo labāk"
Akli izvēloties garākas{0}}attāluma moduļus, palielinās izmaksas un var rasties signāla pārslodze. Precīzi izmēriet attālumu, rezervējiet 10%-20% rezervi saites zudumam. Izvēlieties 2km LRL distancēm, kas mazākas par 2km, 10km LR līdz 10km, 40km ER 20-40km un apsveriet tikai 80km ZR distancēm, kas pārsniedz 40km.
Saskaņojiet šķiedras veidu, lai izvairītos no nesaderības
Jāizmanto ar OS2 vienmoda{1}}šķiedru. Stingri izvairieties no sajaukšanas ar daudzmodu šķiedru, jo tas radīs pārraides kļūdas. Izvietošanas laikā ievērojiet standarta kabeļu praksi, samaziniet šķiedru līkumus un savienotājus, lai samazinātu saites zudumu.
Pievērsiet uzmanību standarta atbilstībai
Attiecībā uz galvenajām specifikācijām piešķiriet prioritāti produktiem, kas atbilst IEEE standartiem, nodrošinot saderību ar galvenajiem aprīkojuma zīmoliem. Izvairieties no ne-standarta, izslēgtiem{2}}zīmolu moduļiem, lai samazinātu turpmākās apkopes problēmas.
Nosveriet izmaksas un veiktspēju
Mazāks par vai vienāds ar 300 m: dodiet priekšroku 10 G SR daudzmodu moduļiem (zemākas izmaksas).
300 m–2 km (ar traucējumiem): izvēlieties 2 km LRL.
10 km attālumā: izvēlieties 10 km LR.
Garās distances: pēc vajadzības izvēlieties 40km ER vai 80km ZR.
Industriālie scenāriji: izvēlieties pagarinātas temperatūras modeļus.
Iekštelpu scenāriji: izvēlieties komerciālo klasi.
Nodrošiniet pareizu optiskās jaudas saskaņošanu
Savienojot dažādu specifikāciju moduļus, iepriekš pārbaudiet optisko jaudu. Ja jauda ir pārāk liela, pievienojiet vājinātāju, lai nodrošinātu, ka saņemtā jauda ir uztvērēja jutīguma diapazonā, garantējot pakešu pārraidi bez zudumiem.
V. Secinājums: piemērotība ir galvenais
Četras galvenās specifikācijas10 G vienmoda{1}}optiskie moduļi– 10 km, 20 km, 40 km un 80 km — atbilst lielākajai daļai scenāriju, un 2 km LRL aizpilda īso attālumu. Atlases pamatprincips ir saskaņot scenāriju, saskaņot attālumu un līdzsvarot izmaksas. Lai izvēlētos pareizo moduli, nodrošinātu tīkla stabilitāti un kontrolētu izmaksas, ir ļoti svarīgi noraidīt nepareizu priekšstatu, ka "lielāks attālums ir labāks".
