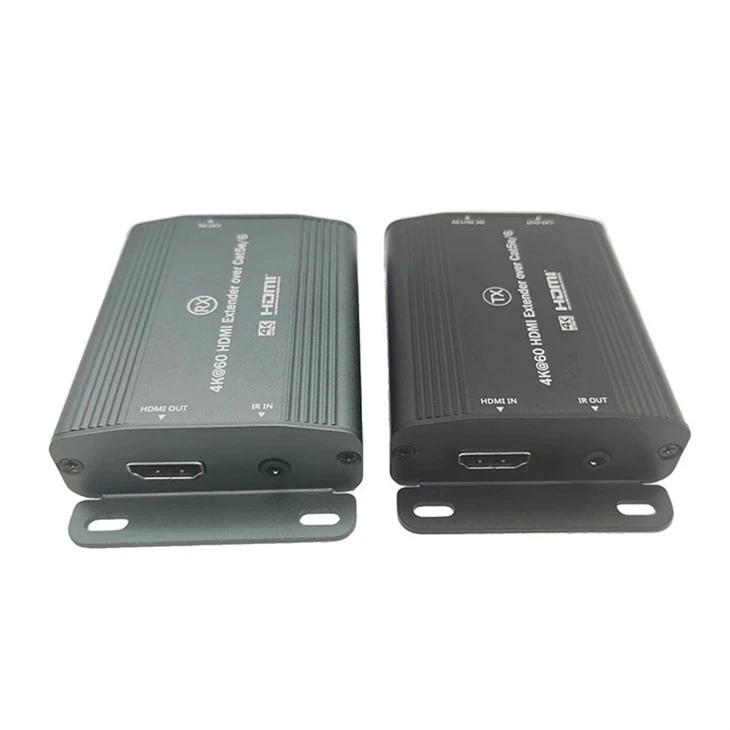

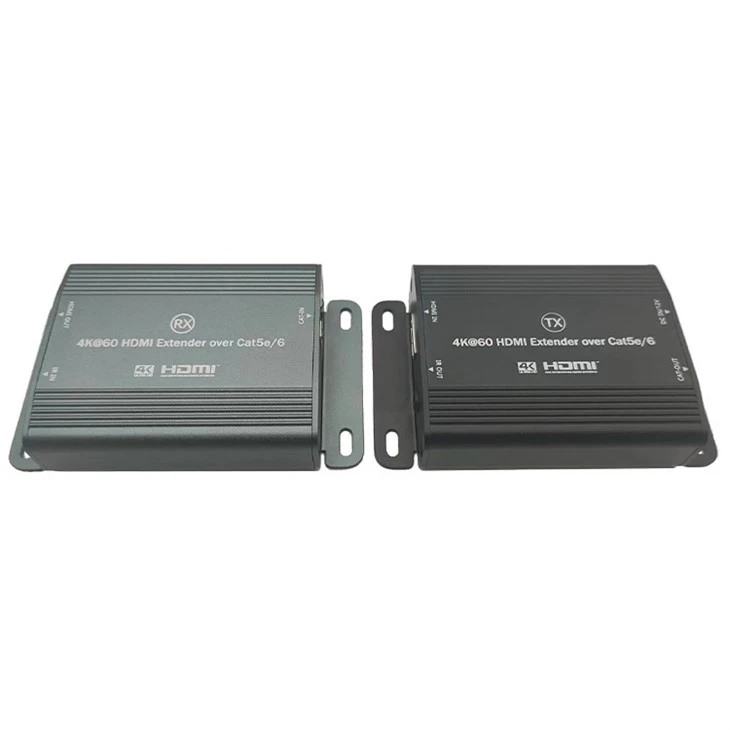

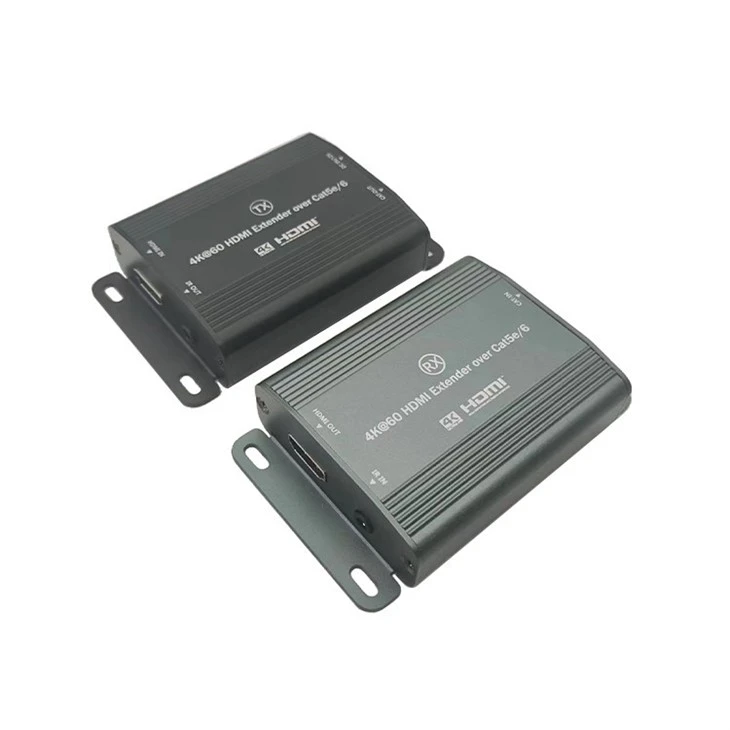

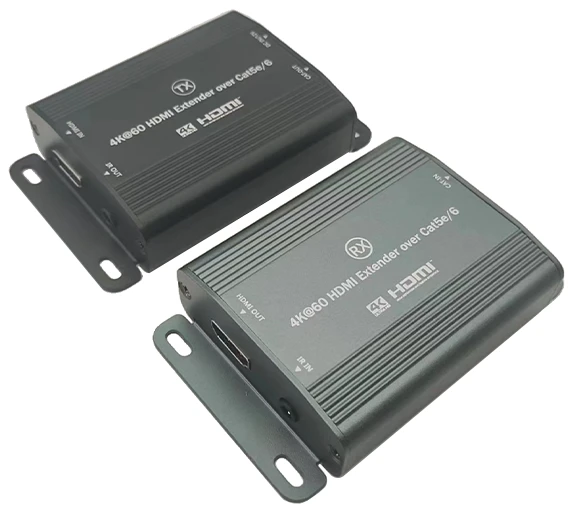

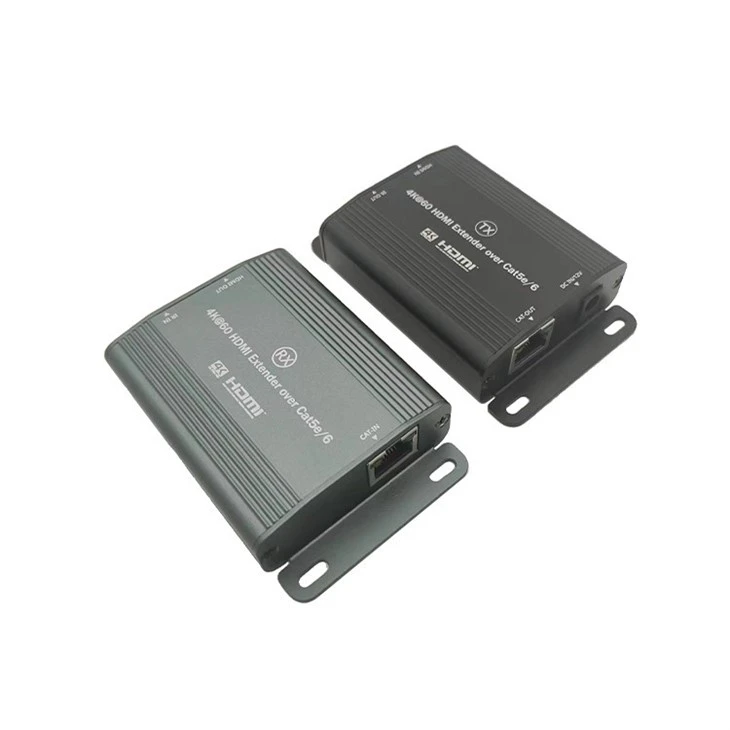

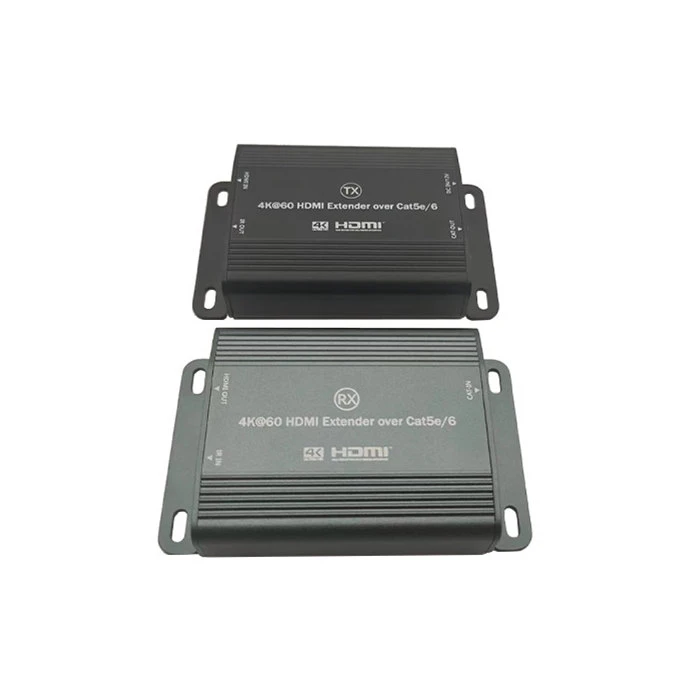

4k 60hz HDMI paplašinātājs

Šis produkts sastāv no raidītāja (TX) un uztvērēja (RX), kas izmanto tīkla kabeli kā pārraides vidi un izmanto jaunāko pastiprināšanas paplašinājuma tehnoloģiju. Raidītājs un uztvērējs var pagarināt pārraidi, izmantojot vienu tīkla kabeli, un ir saderīgi ar CAT5e/6 tīkla kabeļiem. Augstas-izšķirtspējas signālus var pagarināt līdz 100 metriem, izmantojot CAT5e, un īpaši -augstas-izšķirtspējas signālus var pagarināt līdz 70 metriem, izmantojot CAT6, bez latentuma. Produkts atbalsta infrasarkanās atgriešanas funkciju, padarot tālvadības pulti ērtu. Tam ir arī paš-pielāgošanās iespēja tīkla kabeļiem, automātiski pielāgo izšķirtspēju, lai iegūtu optimālus efektus, padarot to vienkāršu un ērtu lietošanu. Šis 4k 60 Hz HDMI paplašinātājs ir piemērots video konferencēm, multivides sporta bāriem, multivides izglītībai, digitālajai reklāmai, publiskiem ziņojumu dēļiem un citam.

1. Izmantojot Cat6 tīkla kabeli, ultra-augstas-izšķirtspējas platekrāna pārraides attālumu var palielināt līdz 100 metriem.

2. Augstas -veiktspējas mikroshēma lieliski atbalsta zemu latentumu un sinhroni izvada 4K60Hz īpaši-augstas-izšķirtspējas audio un video, nodrošinot vienmērīgus un skaidrus attēlus un stabilus signālus.

3. Skaistajam alumīnija sakausējuma korpusam ir īpaši-augsta siltuma izkliedes efektivitāte, nulles trokšņa līmenis, mazs svars, un to var piestiprināt pie sienas-, padarot to kompaktu un izturīgu.

4. Šis 4k 60 Hz HDMI paplašinātājs Ieslēdziet un spēlējiet, neinstalējot draiverus, padarot to viegli pieskaņotu iekštelpu dekorēšanai, ar augstu paslēpšanas pakāpi un vieglu uzstādīšanu.

◆ Palieliniet HDMI pārraidi līdz 70 m, izmantojot Cat6.

◆ Ultra HD: atbalsta video izšķirtspēju līdz 4K@60Hz.

◆ Unibody alumīnija sakausējums nodrošina efektīvu siltuma izlaidi līdz kalpošanas laikam.

◆ Plug & Play: nav draivera instalēšanas.

◆ Iebūvēta IR Passback funkcija, lai kontrolētu avotu no jebkuras vietas jūsu mājās.

◆ Lietojiet POC funkciju ierīces barošanai.

Saturs



Raidītājs (TX) x1

Uztvērējs(RX)x1

Izmantojiet Guidex1

Infrasarkanā raidītāja pagarinātāja kabelis x1 (pēc izvēles)

Infrasarkanā uztvērēja pagarinātāja kabelisx1 (pēc izvēles)

Strāvas adapterisx1



Prasības

1. Signāla avots:
Signāla ierīce ar HDMI izvades portu, piemēram, DVD atskaņotājs, Play stacija, televizora pierīce, personālais dators vai personālais dators utt.

2. Displejs:
Displeja ierīce ar HDMI ievades portu, piemēram, SDTV, HDTV, projektors utt.

3. Tīkla kabelis:
Neekranēts vai ekranēts 5./6. kategorijas tīkla kabelis (UTP/STP CAT5e/6) ar standarta tīkla kabeļa savienotājiem, kas abos galos savienoti paralēli.

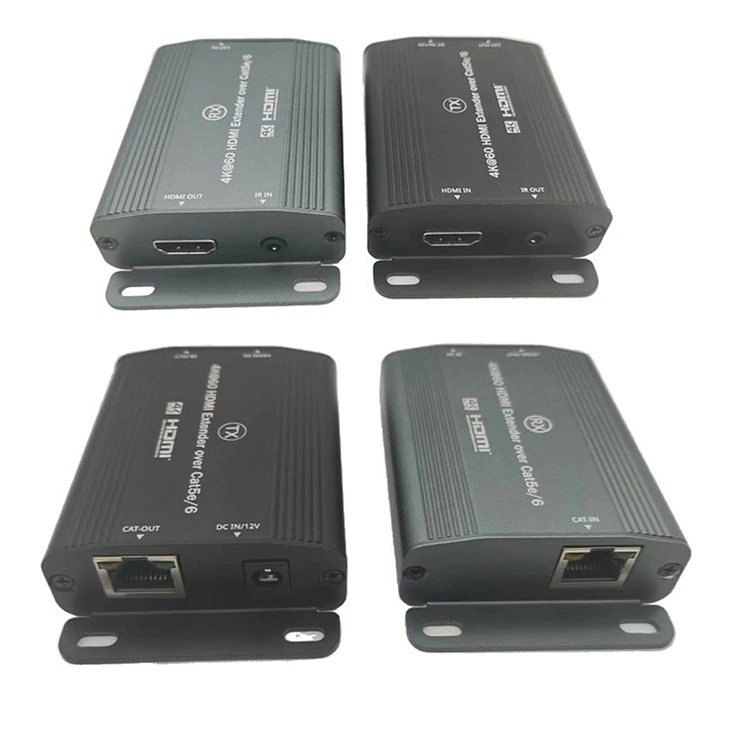

Iepazīstināt

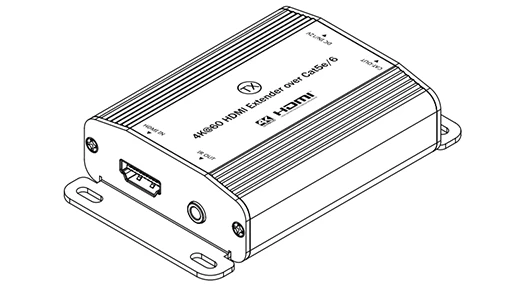

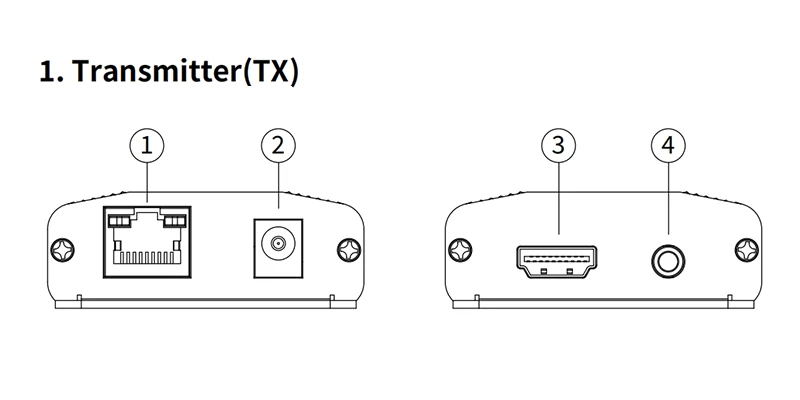

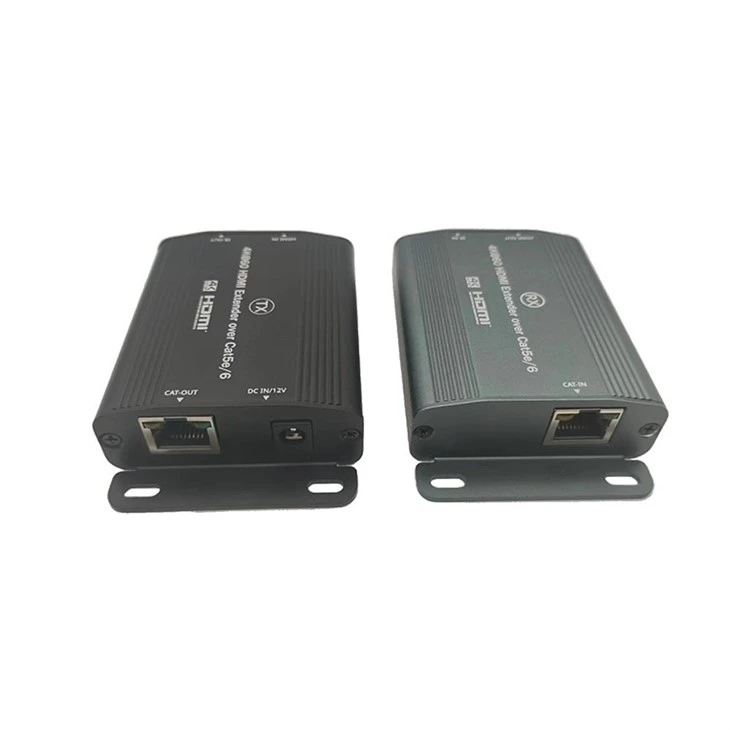

Raidītājs (TX)

①RJ45 izejas ports: savieno raidītāja (TX) un uztvērēja (RX) galveno bloku ar tīkla kabeli.

②Strāvas ievades ports: ievietojiet standarta DC12V/lA strāvas adapteri, kas iekļauti šajā izstrādājumā, vai citus standarta strāvas adapterus, kas atbilst nominālā sprieguma prasībām.

③HDMl ievades ports: savieno signāla avota galveno ierīci ar
raidītāja (TX) galvenā ierīce, izmantojot HDMl kabeli.

④Infrasarkanā raidītāja pagarinātāja kabeļa ligzda: ievietojiet infrasarkanā raidītāja pagarinātāja kabeli, kas tiek piegādāts kopā ar šo izstrādājumu, un novietojiet infrasarkano staru raidītāju pēc iespējas tuvāk uztverošajai ierīcei, lai pārraidītu infrasarkano signālu no uztvērēja.

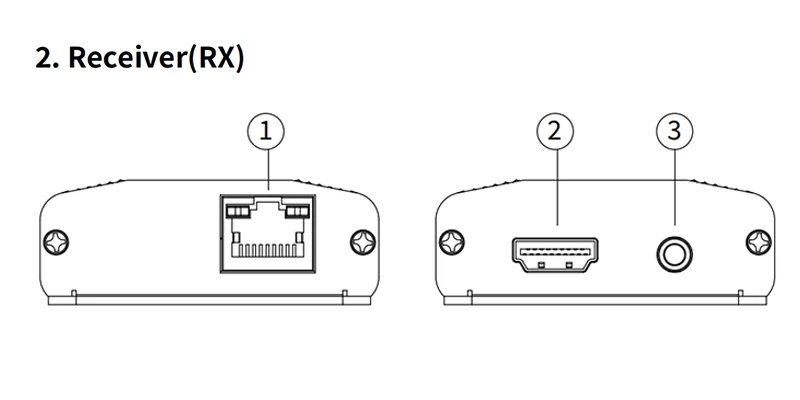

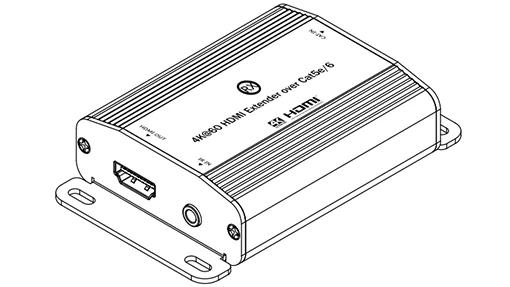

Uztvērējs (RX)

①RJ45 ievades ports: savieno raidītāja (TX) un uztvērēja (RX) galvenās ierīces ar tīkla kabeli.

②HDM ievades ports: izmanto HDMl kabeli, lai savienotu displeja ierīci ar uztvērēja (RX) galveno ierīci.

③Infrasarkanā uztvērēja pagarinātāja ligzda: pievieno iekļauto infrasarkanā uztvērēja pagarinātāja vadu un izmanto tālvadības pulti infrasarkanā uztvērēja darbības rādiusā.

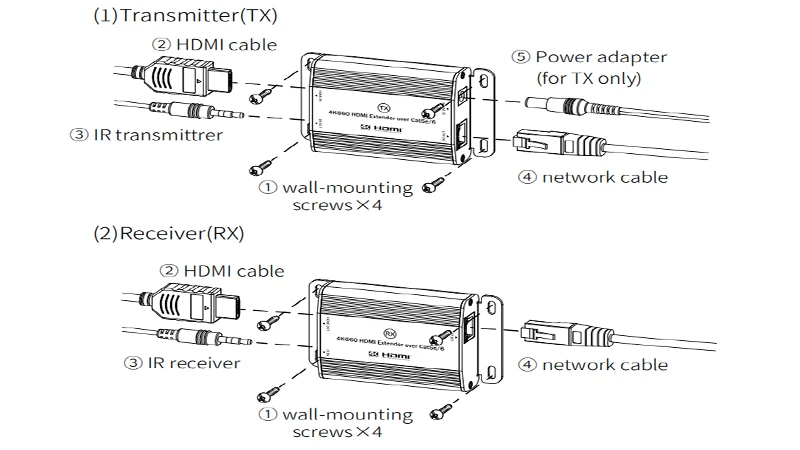

Uzstādīšana un pieslēgšana

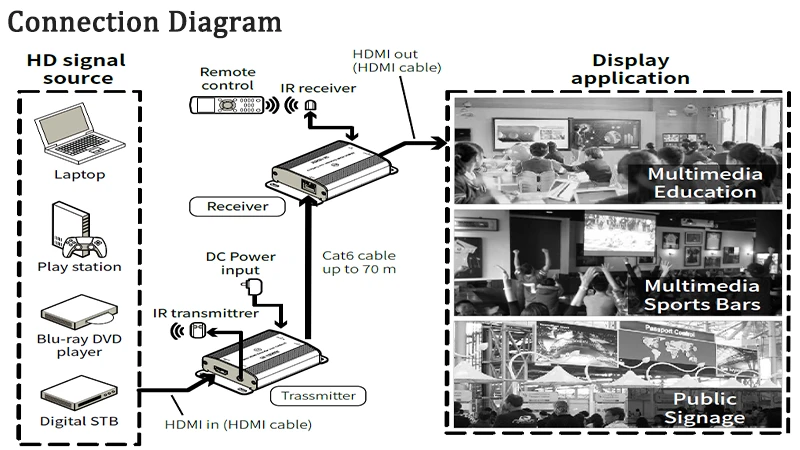

Savienojuma instrukcijas:

①Izmantojiet HDMl kabeļus, lai savienotu signāla avota ierīci ar raidītāju. ter (TX) un displeja ierīci uztvērēja (RX) galvenajai ierīcei.

②Izmantojiet standarta tīkla kabeli ar neekranētu vai ekranētu CAT5e/6(UTP/STP) un paralēlo vadu, lai savienotu raidītāja (TX) galveno ierīci ar uztvērēja (RX) galveno ierīci.

③Pievienojiet strāvas vadu, lai palaistu un darbotos automātiski

Infrasarkanās tālvadības pults instrukcijas:

①Pievienojiet infrasarkanā raidītāja pagarinātāja kabeli raidītāja (TX) ligzdai lR OUT un infrasarkanā uztvērēja pagarinātāja kabeli uz uztvērēja (RX) lR INiack.

②Pagarinātāja kabeļa infrasarkanā raidītāja galva jānovieto pēc iespējas tuvāk signāla avota ierīces infrasarkano staru uztveršanas logam.

③Izmantojiet signāla avota ierīces infrasarkano tālvadības pulti, lai mērķētu uz infrasarkano staru uztvērēja galviņu, kas ir pareizi pievienota uztvērējam (RX), lai attālināti atlasītu kanālus un vadītu atskaņošanas ierakstus.

J: TV ekrāna displejs ir neparasts, mirgo un ir skaņa
stostoties.

A: (1) Pārbaudiet, vai tīkla kabelis ir pareizi fiksēts un vai garums ir atļautajā diapazonā.

(2) Izslēdziet un ieslēdziet TX galu.

J: Oranžā gaisma uz uztvērēja RX gala RJ45 savienotāja nedeg.

A: (1) Pārbaudiet, vai tīkla kabelis ir standarta tīkla kabelis ar paralēliem savienojumiem abos galos.

(2) Pārbaudiet, vai HDMl signāla ieeja TX galā ir normāla.

(3) Izslēdziet un ieslēdziet TX galu.

J: Mirgo oranžā gaisma uz uztvērēja RX gala RJ45 savienotāja, bet nav attēla izvades.

A: (1) Pārbaudiet, vai displejs atbalsta pašreizējo HDMl signāla režīmu.

(2) Pārbaudiet, vai HDMl kabelis un displejs ir pareizi fiksēti.

(3) Mēģiniet vēlreiz atvienot un pievienot tīkla kabeli vai izslēgt un ieslēgt TX galu.
