Apraksts

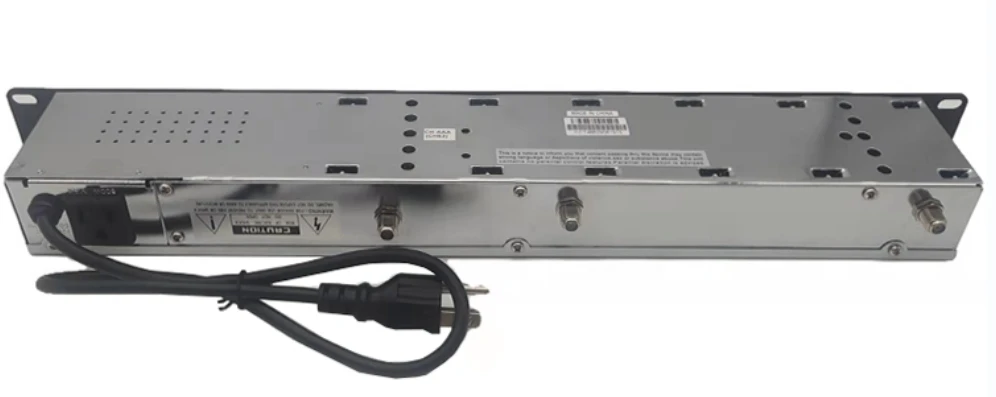

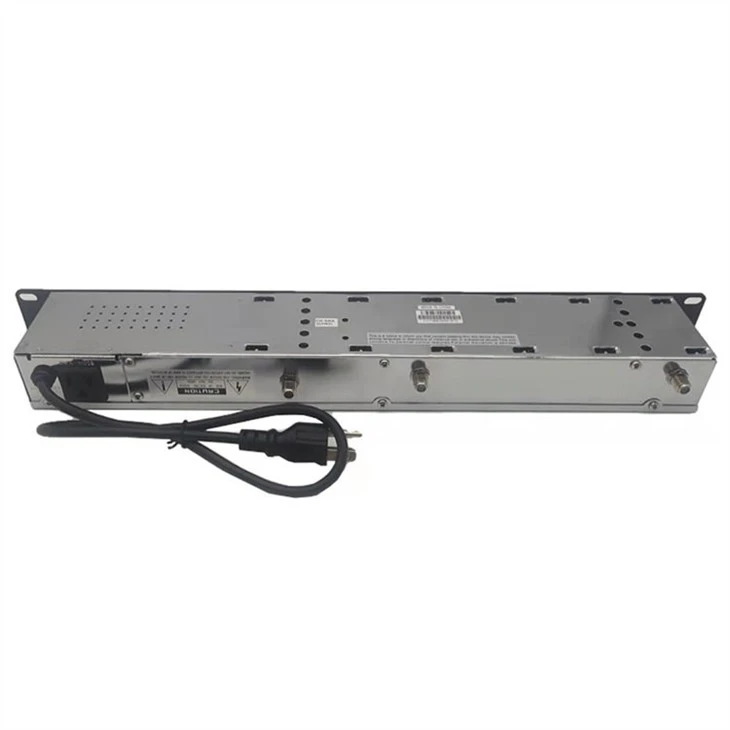

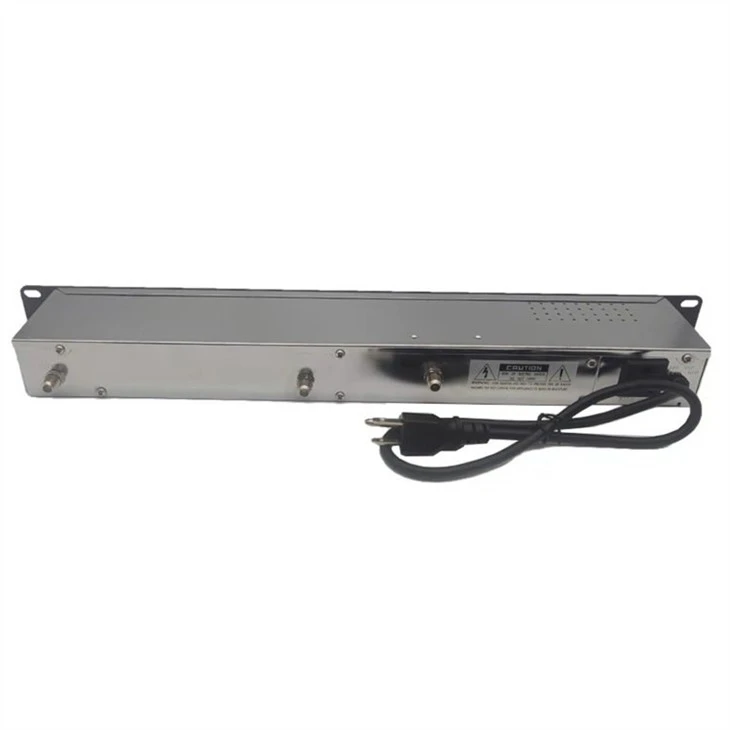

CT-SAW860 ir pilnstāvokļa-audio/video modulators, kas nodrošina modulētu video un skaņas RF nesēja izvadi fiksētā kanālā no 54MHz līdz 860MHz.
SAW Filtered Audio Video Modulator pieņem standarta polaritātes video 0,7-2,5 Vp-p līmenī no tādiem video avotiem kā satelīta uztvērējs, demodulators, TV kamera, DVD atskaņotājs vai videomagnetofons.

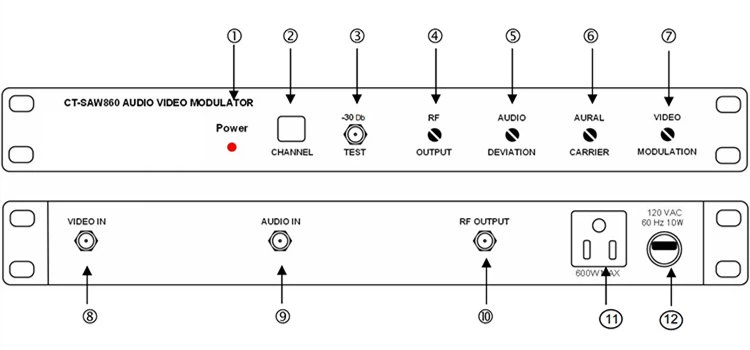

Ierīce nodrošina augstas kvalitātes video, krāsu un audio signālus jebkurā neizmantotā kanālā slēgtas ķēdes MATV, SMATV vai CATV sistēmā. Ērtai lietošanai visas līmeņa vadības ierīces atrodas uz priekšējā paneļa.
Specifikācija
|
Izcelsmes vieta: Guanduna, Ķīna |
|
|
Modeļa numurs: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Izvades kanāli |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Izvades līmenis |
+55 dBmV (minimums) |
|
3. Izvades līmeņa diapazons |
13 dB |
|
4. A/V nesēja attiecība |
-7dB līdz -22dB |
|
5. Nepareiza izvade |
-60 dB zem video nesēja (@A/V nesēja attiecība -15 dB, izvades līmenis: +55dBmV) |
|
6. Frekvences precizitāte/stabilitāte |
±5 KHz |
|
7. Izejas pretestība |
75 omi |
|
8. Izejas atdeves zudums |
9 dB |
|
VIDEO |
|
|
1. Video ievades līmenis |
0,7 Vp-p minimums @87,5% modulācija |
|
2. Diferenciālais pieaugums |
<5% (10 to 90% APL) |
|
3. Diferenciālā fāze |
<5˚ (10 to 90% APL) |
|
4. Dūņa un troksnis |
-60 dB @87,5% Modulācija |
|
5. Vizuālā nesēja un trokšņa attiecība |
60 dB @ 4 MHz BW |
|
6. Frekvences reakcija |
±1,7 dB (30 Hz līdz 4,2 MHz) |
|
AUDIO |
|
|
1. Ievades līmenis |
0,8 Vp-p ±25 KHz novirzei |
|
2. Ieejas pretestība |
600 omi nelīdzsvarots |
|
3. Iepriekš-Uzsvars |
75 µsek |
|
VISPĀRĪGI |
|
|
1. Jaudas ievades diapazons |
120 V maiņstrāva, 60 Hz |
|
2. Darba temperatūra |
32 ˚F ~ 122 ˚F |
|
3. Savienotāji |
Visi "F" tipi |
|
MEHĀNISKI |
|
|
1. Izmēri |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Svars |
4,3 mārciņas |

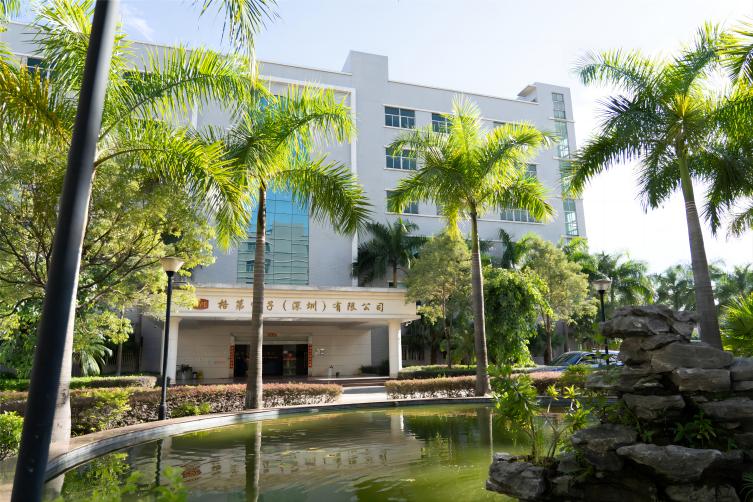

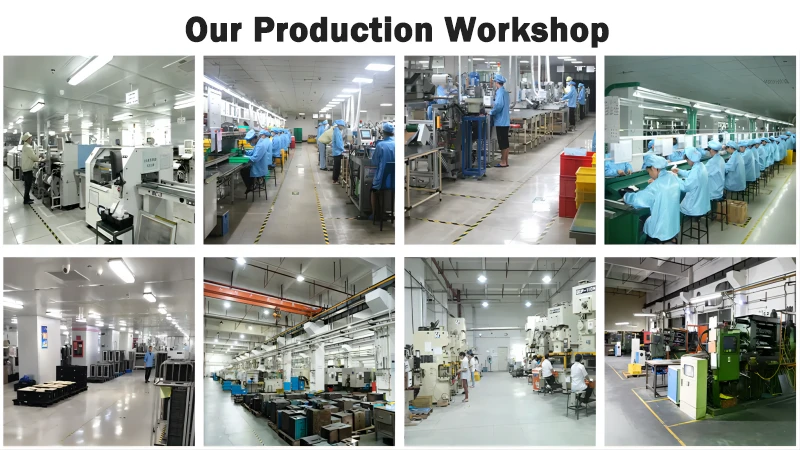

Uzņēmums Goodmind Electronics (Shenzhen) Co., Ltd. tika dibināts 1992. gadā ar pamatkapitālu 18 miljonu ASV dolāru apmērā. Tā rūpnīca atrodas Šeņdžeņā, un tajā strādā vairāk nekā 1000 darbinieku. Tas ir augsto{9}}tehnoloģiju uzņēmums, kas integrē pētniecību un izstrādi, ražošanu, pārdošanu un servisu. Uzņēmums specializējas antenu / tīkla sakaru / Bluetooth / AV piederumu / viedās mājas / automašīnu piederumu profesionālajā ražošanas uzņēmumā. Rūpnīca ir vertikāli integrēta. Rūpnīcā ir plastmasas apstrāde, metāla štancēšana, cinka liešana, SMT, DIP un montāžas centrs. Uzņēmumam ir spēcīga finansiālā spēja, profesionāla pētniecības un izstrādes komanda, izcilas ražošanas iekārtas un ekonomiska ražošana, un tas ir apņēmies klientiem radīt augstas kvalitātes{13}}produktus.
Kas ir SAW filtrēts audio video modulators?
SAW Filtered Audio Video Modulator ir ierīce, ko parasti izmanto analogās televīzijas sistēmās audio un video signālu pārraidīšanai. Tajā tiek izmantots virsmas akustiskā viļņa (SAW) filtrs, lai precīzi veidotu un filtrētu modulēto signālu, nodrošinot atbilstību noteiktiem frekvenču standartiem un samazinot traucējumus.
Kā šajā kontekstā darbojas SAW filtrs?
Virsmas akustisko viļņu (SAW) filtrs ir akustisko viļņu ierīce, kas filtrē un apstrādā elektroniskos signālus radiofrekvencēs. Šajā modulatorā tas palīdz uzlabot audio{1}}video signāla frekvences raksturlielumus, nodrošinot, ka tas paliek norādītajā frekvenču spektrā un samazina traucējumus.
Kāds ir SAW filtra mērķis audio video modulatorā?
SAW filtrs modulatorā kalpo modulētā signāla veidošanai un filtrēšanai. Tas palīdz sasniegt noteiktus frekvenču standartus, novērst traucējumus blakus esošajos kanālos un uzlabot pārraidītā audio{1}}video signāla vispārējo kvalitāti.
SAW filtrēts audio video modulators
SAW (virsmas akustiskā viļņa) filtrētais audio video modulators ir ierīce, ko izmanto analogās televīzijas sistēmās audio un video signālu pārraidīšanai. Tajā ir iekļauts SAW filtrs, kas ir akustisko viļņu ierīce, lai precīzi veidotu un filtrētu modulēto signālu. Tas palīdz nodrošināt atbilstību noteiktiem frekvenču standartiem un samazina traucējumus.
Vai šāda veida modulators joprojām ir aktuāls, pārejot uz digitālo apraidi?
Līdz ar plašo pāreju uz digitālo apraidi, tradicionālie analogie audio{0}}video modulatori ar SAW filtriem kļūst arvien mazāk izplatīti. Digitālās apraides sistēmas bieži izmanto progresīvākas modulācijas un kodēšanas metodes.
Kā modulators novērš traucējumus no blakus kanāliem?
SAW filtrs palīdz samazināt traucējumus no blakus kanāliem vai nevēlamiem signāliem. Tas nodrošina, ka modulētais signāls paliek piešķirtajā frekvenču diapazonā, samazinot traucējumu risku.
FAQ
J: Vai SAW filtrētais audio video modulators var apstrādāt vairākus kanālus?
A: Jā, atkarībā no tā konstrukcijas un specifikācijām modulators var apstrādāt vairākus kanālus. Ir ļoti svarīgi pārbaudīt ierīces iespējas un nodrošināt atbilstību reģionālajiem apraides standartiem.
J: Kā nodrošināt saderību ar reģionālajiem apraides standartiem?
A: Ir svarīgi konsultēties ar ražotājiem vai piegādātājiem, lai pārliecinātos, ka SAW filtrētais audio video modulators atbilst konkrētajiem apraides standartiem un noteikumiem jūsu reģionā.
J: Vai tiek nodrošināts pastāvīgs atbalsts šāda veida aprīkojuma apkopei un jauninājumiem?
A: Tā kā analogās apraides sistēmas tiek pakāpeniski pārtrauktas, atbalsts tradicionālo analogo modulatoru apkopei un jauninājumiem var kļūt ierobežots. Lai nodrošinātu ilgtermiņa dzīvotspēju, apsveriet iespēju pāriet uz digitālajiem risinājumiem.
